Mise en place/remplacement de l’ensemble de filtre
AVERTISSEMENT : Pour sa propre sécurité,
l’utilisateur ne doit jamais brancher la fiche
dans une prise de courant avant la fin de la
procédure de montage, et après avoir lu et
compris les instructions relatives à la sécurité
et au fonctionnement. L’aspirateur ne doit pas
être mis en marche si des pièces sont absentes
ou endommagées.
Si la cage du filtre ou le flotteur doit être rem-
placé, suivez les instructions ci-dessous pour une
mise en place correcte de ces éléments :
1. Saisissez les mécanismes de verrouillage du
tambour (un se trouve sur le côté droit et
l’autre sur le côté gauche de l’ensemble
moteur). Retirez les mécanismes de ver-
rouillage du tambour en tirant dessus douce-
ment. Retirez l’ensemble moteur du tambour
en tirant dessus. Placez l’ensemble de couver-
cle de l’aspirateur sens dessus dessous.
2. Retirez l’écrou du filtre et le filtre.
3. Utiliser un tournevis pour vis à fente et insérer
la lame près de l’une des pattes entre la cage
du filtre et l’anneau central du couvercle. Reti-
rer la patte hors de la rainure. Incliner la cage
et la séparer du couvercle.
AVERTISSEMENT : Pour sa propre sécurité,
l’utilisateur ne doit jamais brancher la fiche
dans une prise de courant avant la fin de la
procédure de montage, et après avoir lu et
compris les instructions relatives à la sécurité
et au fonctionnement. L’aspirateur ne doit pas
être mis en marche si des pièces sont absentes
ou endommagées.
4. Placez le flotteur au centre du couvercle en
couvrant l’ouverture.
5. Aligner les pattes de la cage du filtre avec les
rainures de l’anneau central du couvercle.
Appuyer sur la cage du filtre jusqu’à ce que les
pattes soient fermement à leur place dans les
rainures.

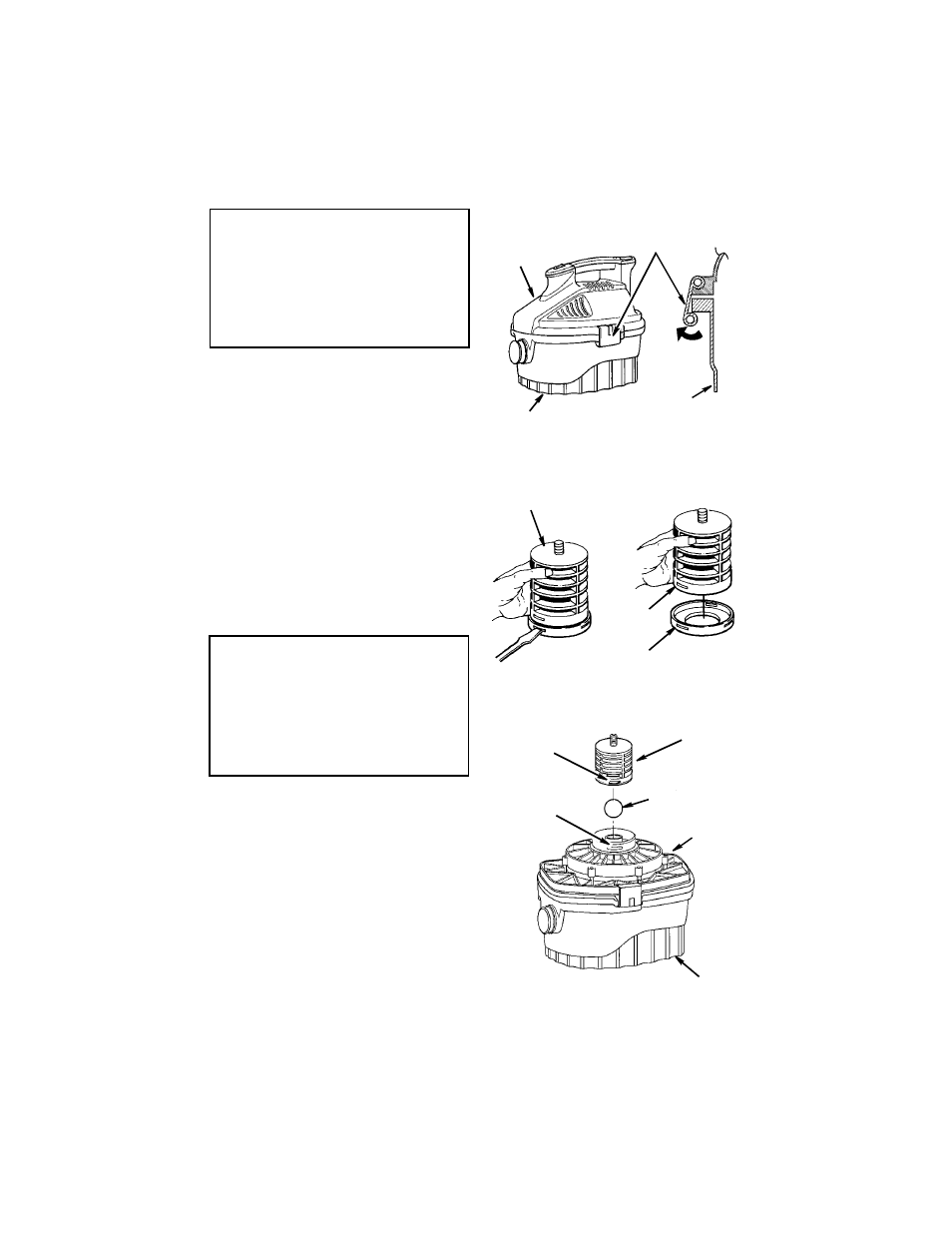

Flotteur
Rainures (3)
Cage du filtre
Ensemble
Loquet du
Tirez et
Tambour
Tambour
Pattes (3)
Rainures (3)
Cage du filtre
Pattes (3)
Tambour
moteur
Ensemble
moteur
soulevez
tambour
