14

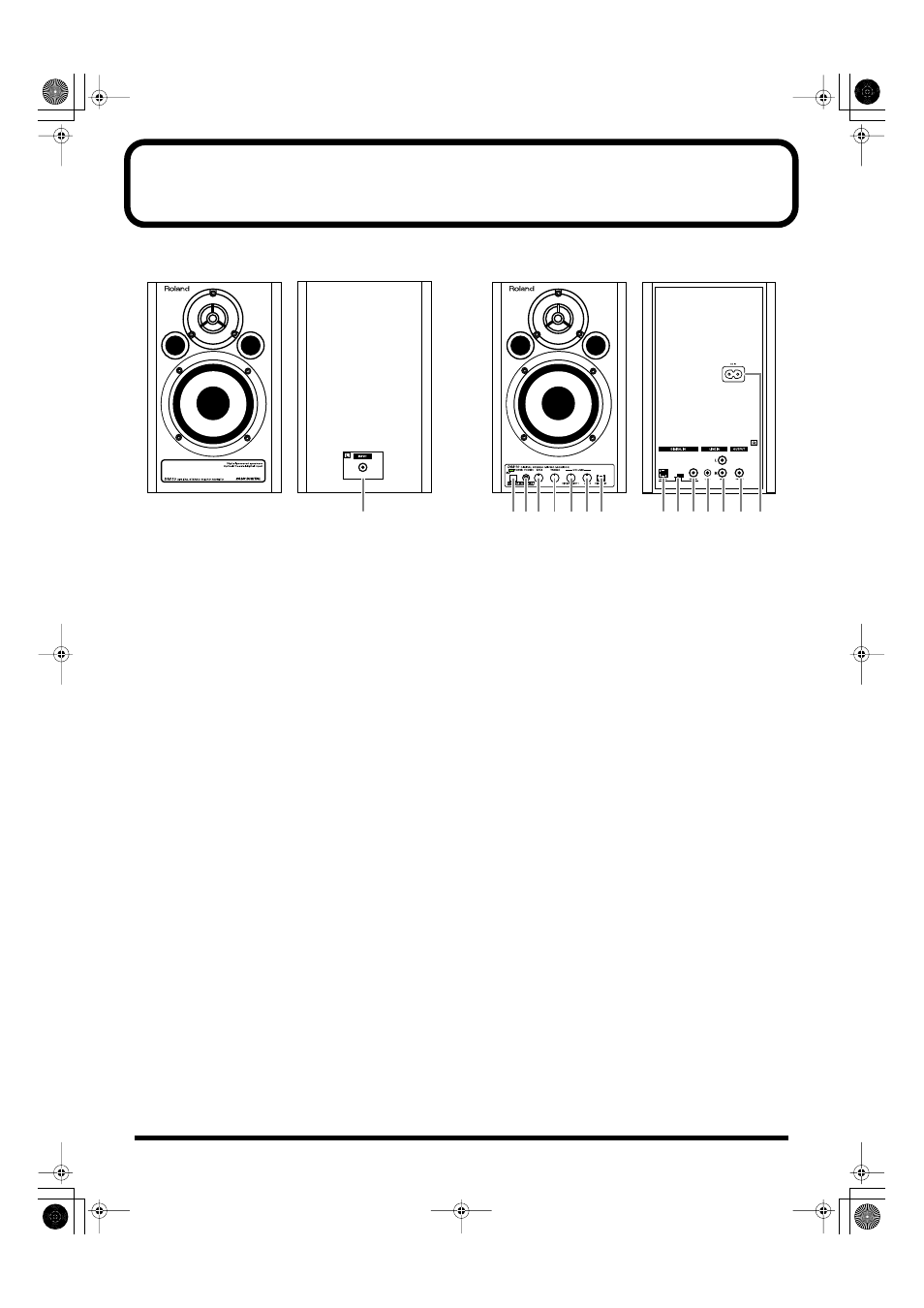

Descripción del panel

Canal izquierdo

Ilustración 2

1.

Jack de entrada del canal izquierdo

Conéctelo al jack de salida del canal izquierdo

14

que se

encuentra en el lado derecho de la unidad. Para la
conexión, utilice el cable del altavoz que viene incluido.

2.

Interruptor POWER, Indicador POWER/STANDBY

El indicador POWER/STANDBY muestra una luz de
color rojo cuando la unidad se encuentra en modo de
espera y una luz de color verde cuando está encendida.

3.

Jack de los auriculares

Cuando conecte los auriculares a este jack, los altavoces
no emitirán ningún sonido.

4.

Control BASS

5.

Control TREBLE

Estos botones ajustan el tono de los bajos y los agudos.
Cóloquelos en el centro para que los tonos queden
nivelados.

6.

Control VOLUME (DIGITAL/LÍNEA 1)

Ajusta el volumen de los aparatos conectados a los
conectores de entrada digital

8

,

9

,

11

, y al jack de

entrada de la LÍNEA 1

12

.

7.

Control VOLUME (LÍNEA 2)

Esto ajusta el volumen del dispositivo conectado a los
enchufes

13

de la LÍNEA 2.

8.

Conector de entrada digital (Optical)

Este es el conector de entrada digital para el cable de
fibra óptica.

* Cuando conecte un cable a este conector, no se podrá oir el

sonido de los aparatos conectados al conector de entrada
digital

9

o

11

.

Canal derecho

Ilustración.3

9.

Conector de entrada digital (Optical)

Este es el conector de entrada digital para el cable de
fibra óptica.

10.

Interruptor de selección de entrada digital

Este interruptor selecciona el conector de entrada digital

9

o

11

en el panel posterior. Seleccione el conector que

se utiliza para la señal de entrada.

* Cuando conecta un cable al conector de entrada digital

8

en el panel frontal, se podrá oir el sonido del aparato
conectado a

8

independientemente de este interruptor.

11.

Conector de entrada digital (Coaxial)

Este es el conector de entrada digital para el cable
coaxial.

12.

Jack de entrada de la LÍNEA 1 (stereo mini type)

13.

Jacks de entrada de la LÍNEA 2 (Izquierda, Derecha)

(tipo de patilla RCA)

Este es el conector de entrada digital para el cable de
fibra óptica.

14.

Jack de salida del canal izquierdo

Conéctelo al jack de entrada del canal izquierdo

1

que se

encuentra en el lado izquierdo de la unidad.

15.

Entrada CA

Conecte aquí el cable de alimentación (Paginas 17).
Enchúfelo de modo que el cable no se pueda desconectar

FROM RIGHT

1

2 3 4 5 6 7 8

12 13 14 15

9 1011
