8
Espa
ñ
ol
I
NSTALACIÓN
Bridged Left Bridged Right

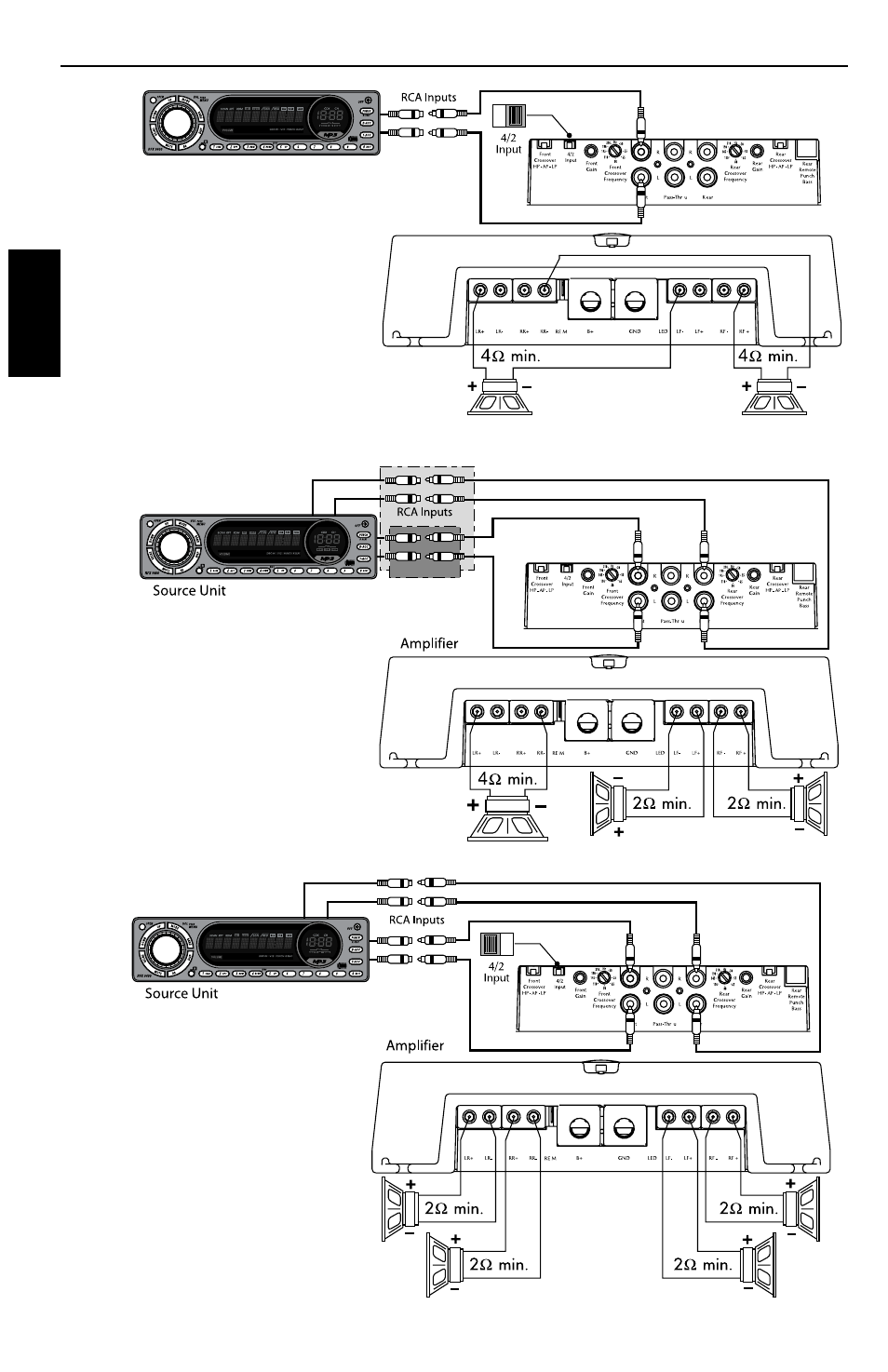

Cableado de 2 canales
Bridged
4-Channel
2-Channel
Cableado de 3 canales
• Las entradas RCA se conectan
al frente
• Interruptor para señal de entrada
puesto en 2
• Ganancia - delantero y trasero
puestos igualmente
• Transición - delanteros y traseros
puestos idénticamente (Ejemplo,
cambia a LP y la frecuencia a 60Hz)
• Las entradas RCA se conectan al
Frente o al Frente y Atrás
• Interruptor para señal de entrada
puesto en 2 o 4
NOTA: Invierta la polaridad del
altavoz para sonidos graves si
el canal del frente está puesto
en HP (Paso Alto) y el canal
trasero está puesto en LP
Cableado de 4 canales
• Las entradas RCA se conectan al
Frente y Atrás
• Interruptor para señal de entrada
puesto en 4
Unidad Fuente
Amplificador
Izquierdo
con puente
Con
puente
Derecho
con puente
