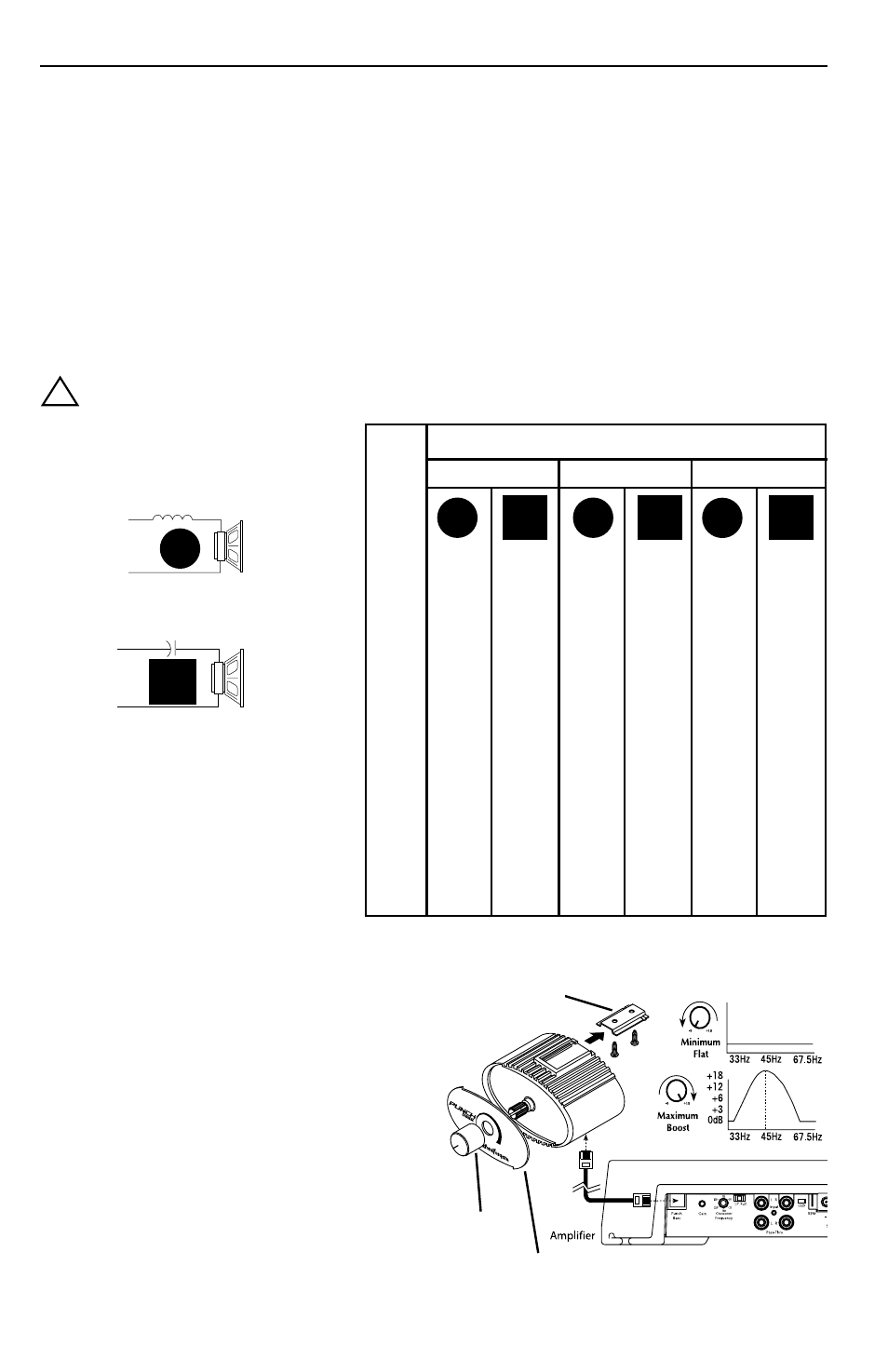

UTILISATION DE FILTRES PASSIFS
Un filtre passif est un circuit utilisant des condensateurs ou bobines qui est placé sur les fils du haut-parleur, entre
l’ampli et le haut-parleur. Le filtre délègue une gamme de fréquences spécifique au haut-parleur afin d’assurer une
performance optimale de l’ampli. Un filtre passif peut accomplir une des trois fonctions suivantes : passe-haut
(condensateurs), passe-bas (inducteurs ou bobines) et passe-bande (combinaison de condensateur et de bobine).
Les filtres passifs les plus fréquemment utilisés sont les filtres de 6dB/octave. Ils sont faciles à fabriquer et nécessitent
un composant par filtre. Placé en série avec le circuit, ce type de filtre réduit la puissance du haut-parleur de
6dB/octave au-dessus et au-dessous du point de fréquence, selon qu’il s’agit d’un filtre passe-haut ou passe-bas. Des
systèmes plus complexes (12dB/octave ou 18dB/octave) peuvent causer des problèmes d’impédance s’ils ne sont pas
conçus par des professionnels.
La précision des filtres passifs dépend directement de l’impédance du haut-parleur et de la valeur du composant. Si
des composants de filtre passif sont utilisés dans des systèmes à plusieurs haut-parleurs, il faut tenir compte de l’effet
du filtre passif sur l’impédance globale ainsi que de l’impédance du haut-parleur pour déterminer les charges de
l’ampli.
MISE EN GARDE : ces amplificateurs ne sont pas recommandés pour des charges
d'impédance inférieures à 2
Ω stéréo et 4 Ω pontées (mono).
9
80 4.1mH 1000mF 8.2mH 500mF 16mH 250mF
100 3.1mH 800mF 6.2mH 400mF 12mH 200mF
130 2.4mH 600mF 4.7mH 300mF 10mH 150mF
200 1.6mH 400mF 3.3mH 200mF 6.8mH 100mF
260 1.2mH 300mF 2.4mH 150mF 4.7mH 75mF
400 .8mH 200mF 1.6mH 100mF 3.3mH 50mF
600 .5mH 136mF 1.0mH 68mF 2.0mH 33mF
800 .41mH 100mF .82mH 50mF 1.6mH 26mF
1000 .31mH 78mF .62mH 39mF 1.2mH 20mF
1200 .25mH 66mF .51mH 33mF 1.0mH 16mF
1800 .16mH 44mF .33mH 22mF .68mH 10mF
4000 .08mH 20mF .16mH 10mF .33mH 5mF
6000 51mH 14mF .10mH 6.8mF .20mH 3.3mF
9000 34mH 9.5mF 68mH 4.7mF .15mH 2.2mF
12000 25mH 6.6mF 51mH 3.3mF 100mH 1.6mF
I
NSTALLATION
Fréq.
Hertz
Impédance de haut-parleur
2 OHMS 8 OHMS 4 OHMS
L L L C C C
Passe-bas 6 dB/octave
Passe-haut 6 dB/octave
L
C
L = passe-bas (inducteur)
C = passe-haut (condensateur)
Pour de plus amples informations,
communiquez avec votre distributeur
agréé Rockford Fosgate.
!
BASSES PUNCH À TÉLÉCOMMANDE
Montage et installation
1. Trouvez un bon emplacement, sous le tableau
de bord ou près de la console centrale, offrant
un accès facile à l’appareil de télécommande.
2. Servez-vous des vis fournies pour installer
l’attache de fixation, les languettes étant
dirigées vers l’arrière.
3. Acheminez le câble de la télécommande et
branchez-le à la télécommande et au
subwoofer amplifié.
4. Glissez la télécommande sur l’attache de
fixation jusqu’à ce qu’elle se mette en place
d’un déclic.
5. Placez l’autocollant et le bouton sur la
télécommande.
Attache de
fixation
Bouton
Autocollant
