FIGURES/FIGURAS/
FIGURES
Continued/Continúa/Suite

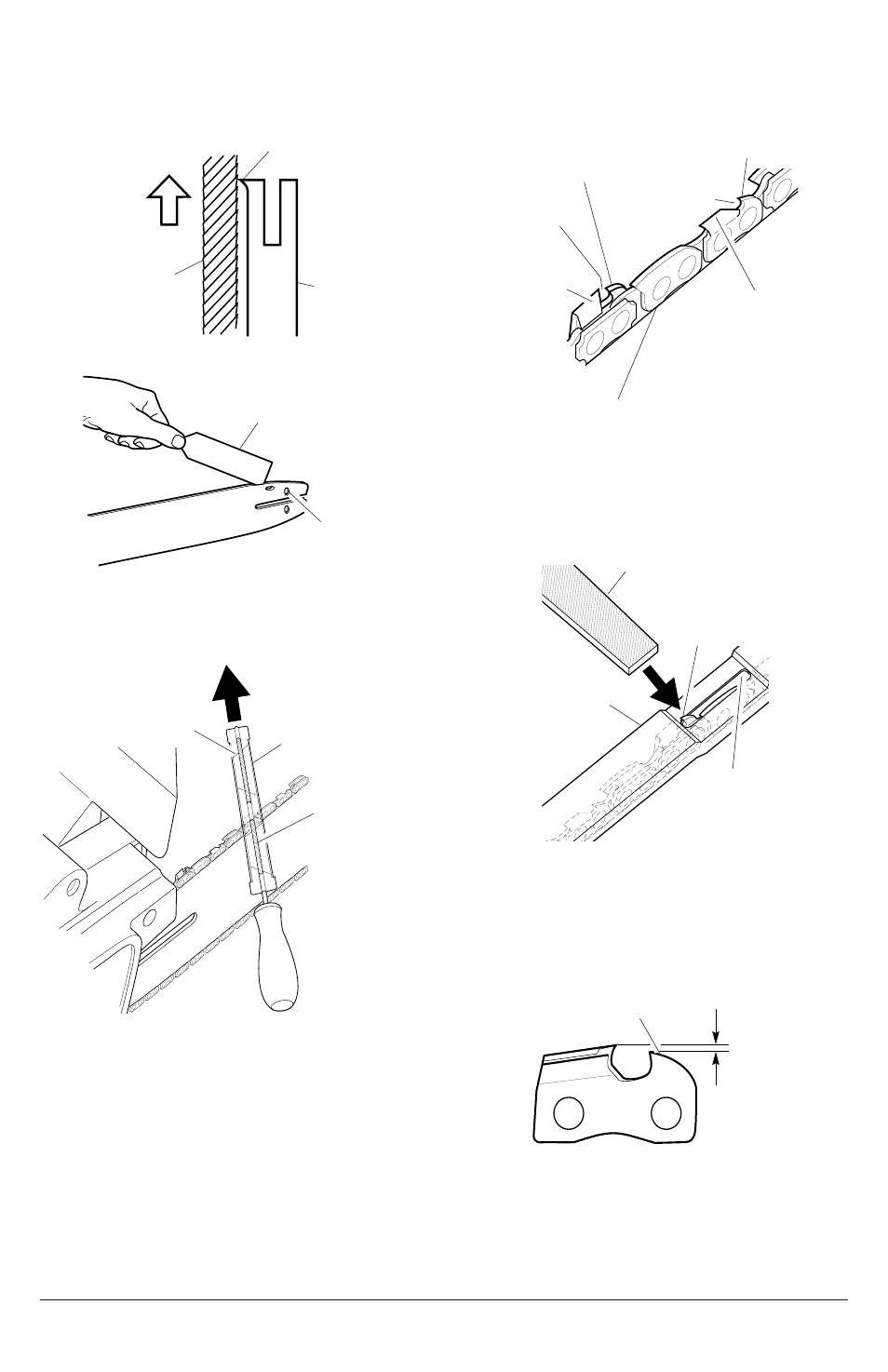

Figure 15 - File and File Guide Placement On
Chain
Figura 15 - Colocación de la guía de escofina y
de la escofina sobre la cadena
Figure 15 - Position de la lime et du guide lime
sur la chaîne
Note: This illustration shows file guide placement and filing
direction for sharpening cutters on left side of chain.
Nota: Esta Figura ilustra la colocación de la guía de
escofina y la dirección del limado para afilar los dientes del
lado izquierdo de la cadena.
Remarque : Cette illustration représente la position du
guide lime et la direction du limage pour l’affûtage des
taillants du côté gauche de la chaîne.
File Guide/Guía de
escofina/Guide lime
Filing Direction/Dirección
del limado/Direction du
limage
5/32" Round
File/Escofina
redonda de 5/
32 pulg/Lime
ronde de 4 mm
(5/32 po)
FILE HOLDER
30
°
Guide Mark/
Marca de guía de
30
°
/Repère guide 30˚
Figure 17 - Depth Gauge Tool On Chain
Figura 17 - Calibrador de medida de profundidad
en la cadena
Figure 17 - Position de l’outil pour limiteur de
profondeur sur la chaîne
Figure 18 - Round Off Front Corner Of Depth
Gauge
Figura 18 - Redondeo del ángulo anterior de la
medida de profundidad
Figure 18 - Arrondir le coin avant du limiteur de
profondeur
Front Corner/Ángulo
anterior/Coin avant
.025"
.635 mm
Flat File/Escofina plana/Lime plate
Depth Gauge Slot/
Ranura de medida de
profundidad/Fente du
limiteur de profondeur
Depth Gauge Tool/
Calibrador de medida
de profundidad/Outil
pour limiteur de
profondeur
Depth Gauge/Medida de
profundidad/Limiteur de
profondeur
Figure 16 - Chain Part Locations
Figura 16 - Posición de las partes de la cadena
Figure 16 - Emplacement des pièces de la chaîne
Groove/Ranura/
Rainure
Depth Gauge (left side of
chain)/Medida de profundidad
(lado izquierdo de la cadena)/
Limiteur de profondeur (côté
gauche de la chaîne)
Top Plate (left
side of chain)/
Placa superior
(lado izquierdo
de la cadena)/
Plaque
supérieure (côté
gauche de la
chaîne)
Right Side of Chain/Lado
derecho de la cadena/
Côté droit de la chaîne
Groove/Ranura/
Rainure
Depth Gauge (right
side of chain)/Medida
de profundidad (lado
derecho de la
cadena)/Limiteur de
profondeur (côté droit
de la chaîne)
Top Plate (right side of
chain)/Placa superior
(lado derecho de la
cadena)/Plaque
supérieure (côté droit
de la chaîne)
Figure 14 - Guide Bar Maintenance
Figura 14 - Mantenimiento de la barra de guía
Figure 14 - Entretien de la guide-chaîne
Flat File/Escofina
plana/Lime plate
Burr/Rebaba/Ébarbure
Oil Slot/Hendija de
aceite/Fente à huile
Cleaning Groove With Putty Knife/
Limpieza de la ranura con una
espátula/Nettoyage de la rainure
avec un couteau à mastic
Guide Bar/Barra
de guía/Guide-
chaîne
