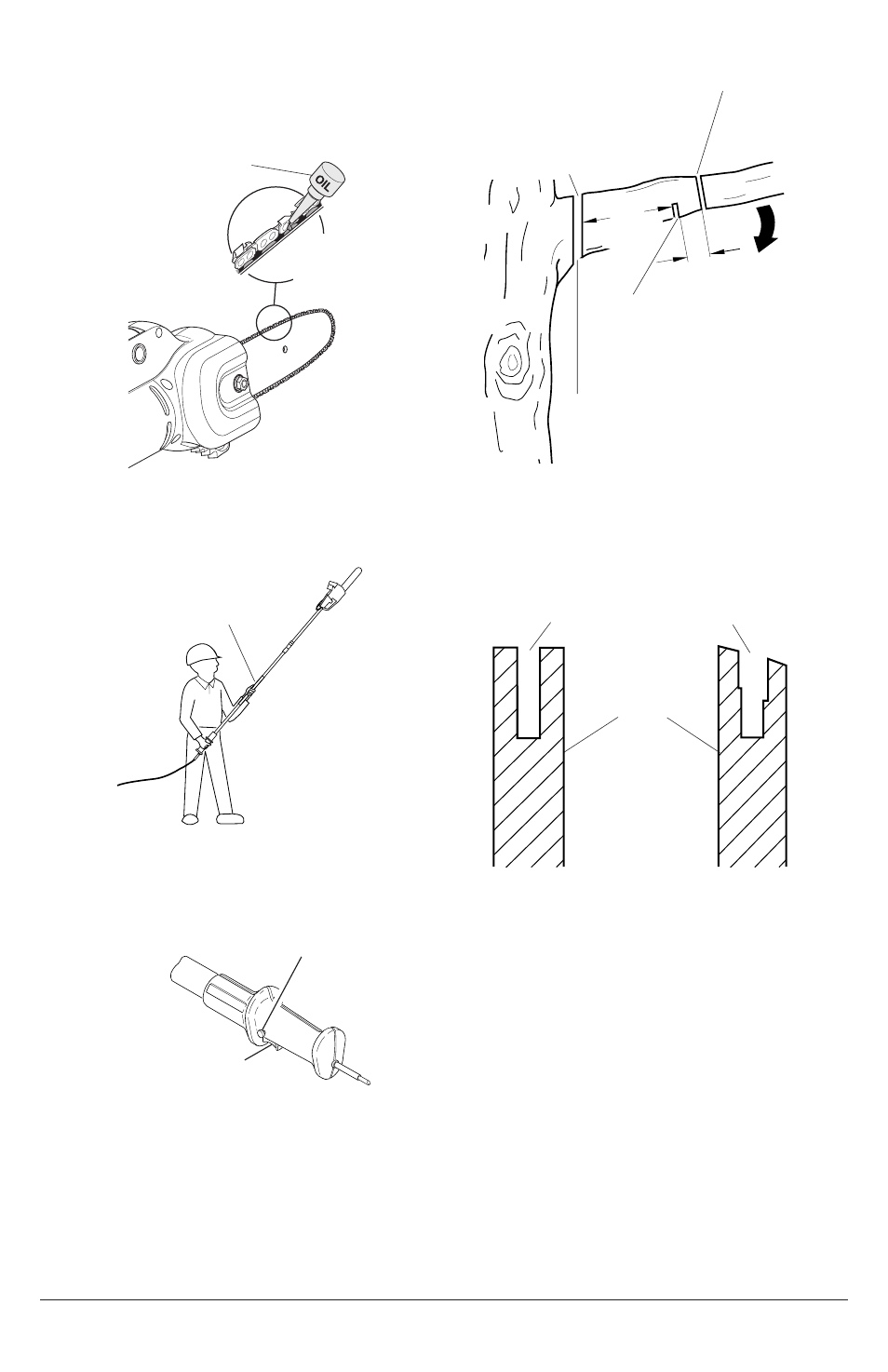

Figure 12 - Cutting A Limb
Figura 12 - Poda de una rama
Figure 12 - Coupe d’une branche
2" to 4"
(5 a 10 cm)
2nd Cut - Pruning Cut (to avoid pinching)/2do corte:
Poda preliminar (para evitar la compresión durante
la poda final)/2ème entaille - entaille d’élagage pour
éviter le pincement
1st Cut - Pruning Undercut (to avoid
splintering)/1er corte: Corte inferior
(para evitar la formación de
astillas)/1ère entaille - entaille par le
dessous pour éviter les éclats
3rd Cut - Stub Undercut (to avoid
splintering)/3er corte: Corte inferior (para
evitar la formación de astillas)/3ème
entaille - entaille par le dessous du reste
de la branche pour éviter les éclats
6"
(15 cm)
4th Cut - Final Stub Cut / 4to corte:
Poda final/4ème entaille - entaille
finale du reste de la branche
FIGURES/FIGURAS/
FIGURES
Continued/Continúa/À suivre
Figure 11 - Pole Saw Handle with Trigger Switch
Lock-out
Figura 11 - Mango de la Sierra de Pértiga con el
Bloqueo del Interruptor de Gatillo
Figure 11 - Poignée de la scie à perche avec
verrouillage d’interdiction de la gâchette
Trigger Switch Lock-out/Bloqueo del Interruptor
de Gatillo/Verrouillage d’interdiction de la
gâchette
Trigger Switch/
Interruptor de Gatillo/
Gâchette
Grip Area/Área de Agarre/Prise
Figure 10 - Designated Grip Areas
Figura 10 - Áreas de Agarre Designadas
Figure 10 - Parties désignées pour la prise
Guide Bar With Uneven
Wear/Barra de guía con
desgaste desparejo/Guide-
chaîne avec usure inégale
Figure 13 - Guide Bar Cross Section Showing
Uneven Bar Wear
Figura 13 - Sección transversal de la barra de
guía que ilustra el desgaste desparejo de la
misma
Figure 13 - Coupe transversale d’une guide-
chaîne montrant une usure inégale
Guide Bar/Barra
de guía/Guide-
chaîne
Normal Guide
Bar/Barra de guía
normal/Guide-
chaîne normale
Guide Bar Groove/
Ranura de la barra de guía/
Rainure de guide-chaîne
Figure 9 - Oil Chain and Guide Bar
Figura 9 - Aceite la cadena y barra guía
Figure 9 - Huiler la chaîne et le guide-chaîne
Guide Bar/Barra de
guía/Guide-chaîne
Chain Oil/Aceite para la
cadena/Huile à chaîne
