ESIGNCHARAKTERISTIKEN
T500-1bd
T1500-1bd
T1000-1bd
4
56
7
8
9
10
12
11
13
14
45
7
8
9
6
10
12
9
61012
11
13
14
4
5
7
8
11
13
14

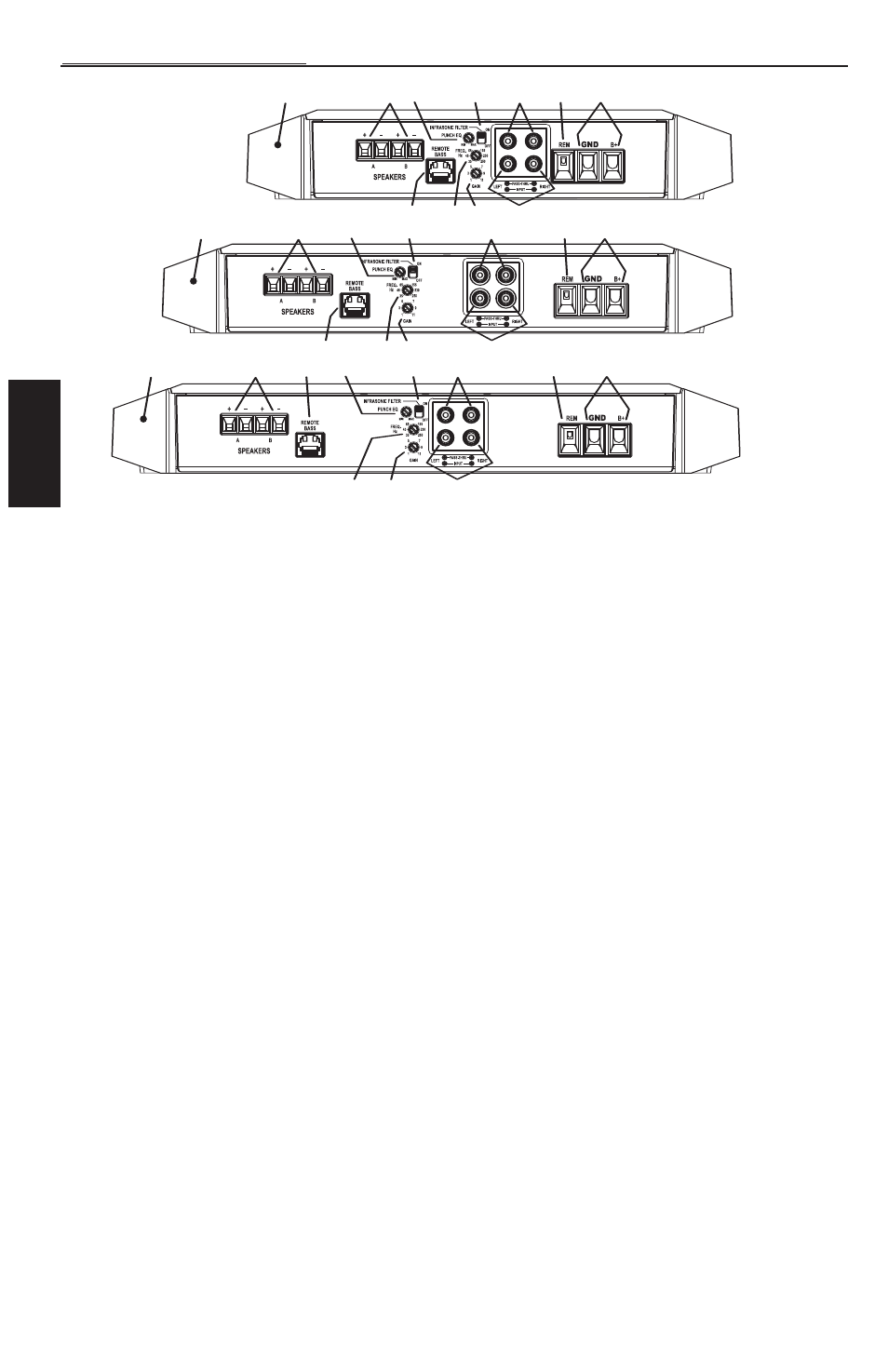

1. Betriebs-LED (Oberseite des Geräts - nicht gezeigt) – Diese blaue LED leuchtet auf,wenn das Gerät
betriebsbereit ist.
2. Thermal-LED (Oberseite des Geräts - nicht gezeigt) - Diese rote LED leuchtet auf,wenn die internen
Komponenten des Verstärkers zu heiß werden und der Thermalschutz aktiviert wird.Der Verstärker schaltet sich
in diesem Fall zum Abkühlen aus.
3. Schutz-LED (Oberseite des Geräts - nicht gezeigt) – Diese gelbe LED leuchtet auf,wenn ein Kurzschluss
oder eine zu geringe Impedanz an den Lautsprecheranschlüssen erkannt wird.Wenn dies eintritt,schaltet sich der
Verstärker automatisch aus.
4. Aluminiumguss-Kühlkörper – Der Aluminiumguss-Kühlkörper des Power-Verstärkers führt die durch die
Schaltungsbauteile des Verstärkers erzeugte Wärme ab.
5. Lautsprecheranschlüsse – Die hochbelastbaren,vernickelten Klemmkabelanschlüsse (+ und -) nehmen Kabel
der Stärken 8 bis 18 AWG auf.
6. Punch-EQ-Fernbedienung (wahlweiser Regler) - Die Fernbedienung des Punch-EQ wird mit einem RJ-45-
Kabel angeschlossen.Bequemer Zugriff kann durch unterschiedliche Einbaumöglichkeiten erzielt werden.Der
Regler dient dazu die Nieder- und/oder Hochfrequenzen anzuheben,um Straßengeräusche zu überkommen.Die
angeschlossene Fernbedienung hebt den Punch-EQ am Verstärker auf.
HINWEIS:
Vor 2007 hergestellte Modelle der Punch-Bass- und Para-Punch-Fernbedienungen können nicht mit
diesen Verstärkern benutzt werden.
7. Punch EQ – Bei diesem Regler handelt es sich um eine von 0 dB bis +18 dB variable Schmalbandeinstellung bei
45 Hz mit einem Gyrater-basierten Punch-EQ,der die bei einer Verstärkung entstehende Frequenzverschiebung
eliminiert
8. Infraschallfilter – Ein 28 Hz-Hochpassfilter,der dazu konzipiert ist,Frequenzen,die unterhalb des Hörbereichs
liegen,daran zu hindern,vom Verstärker auf den Subwoofer übertragen zu werden.Folglich verbessert sich die
Leistung und Belastbarkeit des Subwoofers.
9. Variierbares Crossover – Die Verstärker haben einen eingebauten 24 dB/Oktav Butterworth-Filter mit einem
von 35 Hz bis 250 Hz variierbaren Crossover-Punkt.Das Crossover ist auf Niedrigpass (LP) eingestellt.
10. Lautstärkeregler – Der Eingangslautstärkeregler ist werkseitig so eingestellt,dass er der Leistung der meisten
Source-Geräte entspricht.Er kann den Ausgangspegeln einer Vielzahl von Source-Geräten angepasst werden.
11. RCA-Durchgangsausgänge – Der Durchgang bietet eine bequeme Quelle zum Daisy-Chaining eines
zusätzlichen Verstärkers,ohne einen weiteren Satz von RCA-Kabeln vom vorderen Bereich des Wagens zum
hinten befindlichen Verstärker zu verlegen.
12. RCA-Anschlüsse – Die genormten RCA-Anschlüsse ermöglichen einfaches Anschließen des Signalpegeleingangs.
Sie sind platinplattiert,um der Signalverschlechterung verursachenden Korrosion zu widerstehen.
13. Fernbedienungsanschluss – Der hochbelastbare,vernickelte,unverlierbare C-Klemmkabelanschluss nimmt
Kabel der Stärken 12 bis 24 AWG auf.Dieser Anschluss wird dazu benutzt,den Verstärker per Fernbedienung ein-
bzw.auszuschalten,wenn +12 V Gleichstrom angelegt werden.
14. Stromanschlüsse – Die Strom- und Erdungsanschlüsse sind vernickelte,unverlierbare C-Klemmkabelanschlüsse
und nehmen Kabel bis Stärke 4 AWG auf.
