55
ábra 10
6. Akassza a rácsot a 4 csavarra (lásd a 4. m
űveletet),
FIGYELEM! A rács csatlakozódoboz fel
őli oldala
megfelel a felszerelt elszívó vezérl
őpanel felőli oldalának.
7. A 4 csavart er
ősen csavarozza be.
8. Helyezze be és er
ősen csavarozza be a másik 2 csavart
a szabadon maradt biztosító furatokba.
Megjegyzés csak a kivezetett változathoz: csatlakoztassa
a kivezet
ő cső felső végét a szabadba vezető rendszerhez
(pl.: a mennyezeten lév
ő furat)
9. Rögzítse az er
ősítő kengyelt (lásd 2. művelet) a
tartórácshoz középs
ő állásba, amennyire ez lehetséges.
Szerelje le a zsírfogó sz
űrőket.
A készüléket kösse be a lakás villamos hálózatába. A
hálózatot csak a szerelés teljes befejezése után szabad
feszültség alá helyezni.
ábra 11
10. Akassza a páraelszívót a tartórácsra, ellen
őrizze, hogy
tökéletesen beakadt-e.
Rögzítse a páraelszívót a tartórácsra a 6 darab csavarral.
11. Készítse el a vezérl
őpanel és a világítás elektromos
bekötését.
ábra 12
12. A tartószerkezet takarásaként a kürt
ő két felső darabját
illessze össze úgy, hogy a rajtuk található rések közül az
egyik a vezérl
őpanel felé, a másik az ellenkező irányba
nézzen.
A két darabot csavarozza össze 8 csavarral (oldalanként
4, lásd a két darab összeillesztési sémáját is).
13. 2 csavarral (oldalanként eggyel) rögzítse a tartórácshoz a
fels
ő kürtőegyüttest a mennyezet közelében.
ábra 13
14. Ilessze össze a kürt
ő két alsó darabját, amellyel eltakarja
a tartórácsot, ehhez használjon 6 csavart (3-3 darabot
oldalanként. Lásd a két kürt
őtakaró összeillesztési
sémáját is).
15. Helyezze a kürt
ő alsó részét a kialakított fészekbe, ezzel
a motortér és a csatlakozódoboz teljesen fedve lesz, és
rögzítse két csavarral az elszívó bels
ő oldaláról.
ábra 14
16. Szerelje fel a kürt
ő alsó részének rögzítési pontjaira a
(készülékkel együtt kapott) takarólemezeket (FIGYELEM!
AZ ALSÓ KÜRT
Ő TAKARÓLEMEZEIT ARRÓL
ISMERHETI FEL, HOGY KESKENYEBBEK ÉS
KEVÉSBÉ MÉLYEK).
A szélesebb és mélyebb takarólemezeket tehát a fels
ő
kürt őhez kell használni, méretre vágva.
Szerelje vissza a zsírfogó sz űrőket.
A készüléket a vezérl
őpanel segítségével helyezze áram alá,
és ellen
őrizze az elszívó korrekt működését.
Kiegészítõ összeszerelési utasítások
A burkolópanel beszerelése
(a panelok száma és formája a modellnek megfelel
ően
változhat)
A panelt a berendezés tartozékaként szállítjuk.
A panelt akassza fel a páraelszívó csapjaira, és rögzítse a
berendezéssel adott rögzít
őkészülékkel rögzítse azt (a száma
a modellnek megfelel
ően változik – a biztonsági rögzítés
kötelez ő!)
Fordítsa el a panelt úgy, hogy az elszívó felületet takarja el, és
- határozott mozdulattal megnyomva - akassza a középs
ő
csapra .
Ellen
őrizze, hogy a panel ebben a helyzetben beakadt-e. ábra
15
Ugyanígy járjon el a következ
ő panellal is.
Az elszívó leírása
ábra 1
1. Kapcsolótábla
2. Zsírsz
űrő filter
3. Zsírsz
űrő filter kiakasztó horog
4. Halogénlámpa.
5. Párafogó erny
ő
6. Teleszkópos kürt
ő
7. Leveg
ő kimenet (csak keringtetett üzemmódban történő
használat esetén)
8. Panel
M
űködése
Amikor a konyhában különösen nagy a párakoncentráció,
használja a nagyobb sebességet. Javasoljuk, hogy f
őzés előtt
5 perccel kapcsolja be az elszívót, és a f
őzés befejezése után
15 percig m
űködtesse tovább.

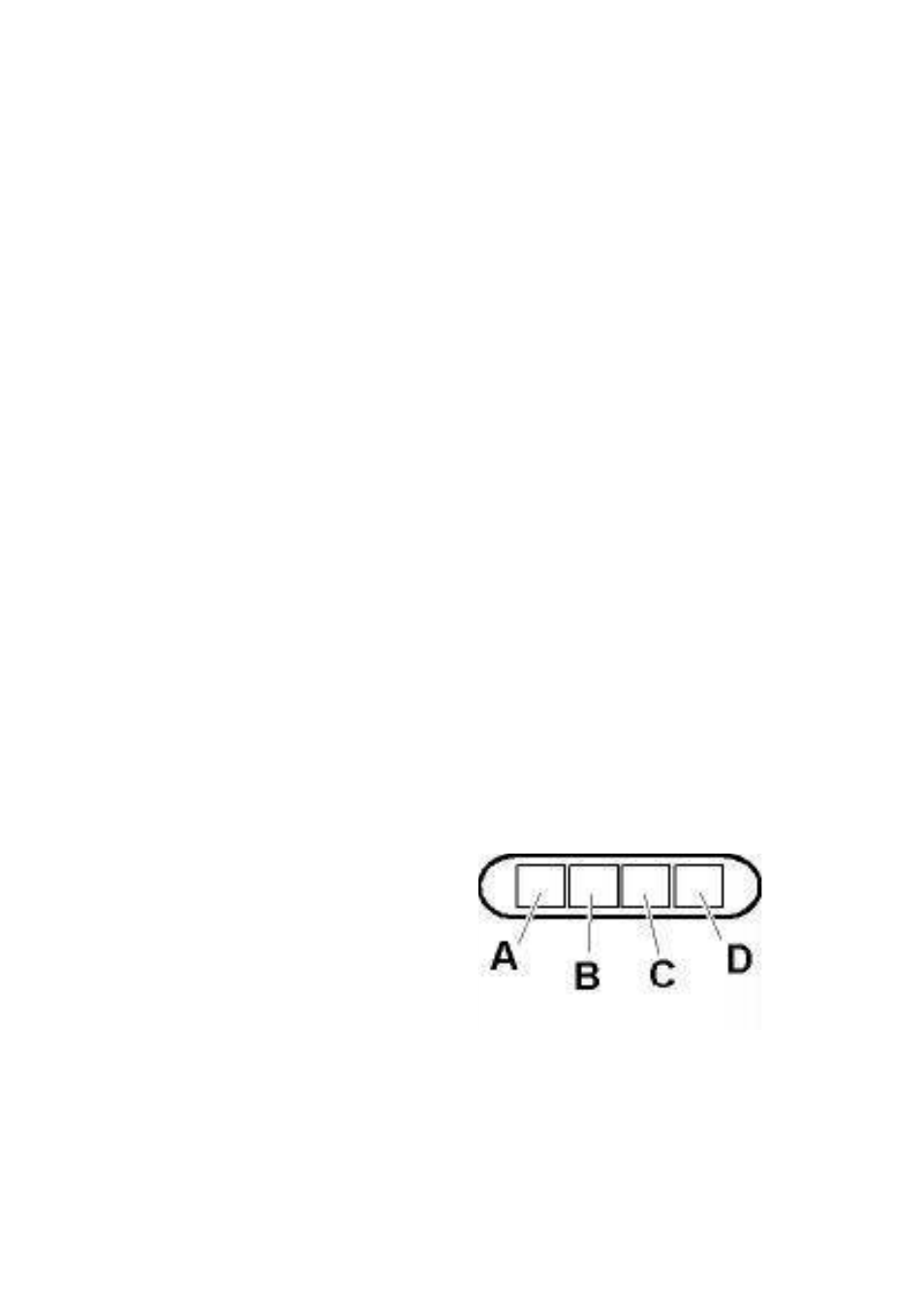

Kezel
őpanel
A. Világítás BE/KI billenty
ű.
B. KI/BE kapcsoló és 1. sebesség választó (kevés füst és g
őz
esetére)
B+C. 2 sebesség választó kapcsoló (közepes mennyiség
ű
g
őz és füst esetére)
B+D. 3 sebesség választó (sok g
őz és füst esetére)
