37


Fig. 10
6.
Engate a armação nos 4 parafusos (vide operação 4).

ATENÇÃO! O lado da armação com a caixa de ligação
corresponde ao lado do painel de controlo com o
exaustor montado.

7. Aperte muito bem os 4 parafusos.
8. Introduza e aperte muito bem os outros 2 parafusos nos

orifícios para a fixação de segurança que permaneceram
livres.


Nota – somente para a Versão aspirante: conectar a
extremidade superior do tubo de descarga ao dispositivo
de descarga para fora do ambiente (ex.: furo no tecto)

9. Fixar o elemento de reforço (ver operação2) à armação

em uma posição mais intermediária possível.


Retire os filtros de gordura.

Efectue a ligação eléctrica à rede doméstica. A rede eléctrica
deverá ser alimentada apenas quando a instalação estiver
concluída.

Fig. 11
10.
Enganchar a coifa à armação, controlar o perfeito

engate.

Fixe o exaustor à armação com 6 parafusos.

11. Executar a conexão eléctrica do painel de comandos e

das lâmpadas.

Fig. 12
12.
Una as duas secções superiores da chaminé por cima da

armação, de maneira que as aberturas existentes nas
secções fiquem colocadas uma no mesmo lado do painel
de comandos e a outra no lado oposto.

Aperte as duas secções com 8 parafusos (4 de cada
lado - vide também o esquema na planta para a ligação
das duas secções).

13. Fixe o conjunto da chaminé superior à armação, próximo

do tecto, com 2 parafusos (um de cada lado).


Fig. 13
14.
Acoplar as duas secções inferiores da chaminé cobrindo

a treliça, utilizar 6 parafusos (3 em cada lado; para o
acoplamento das duas secções ver também o esquema
em planta).

15. Introduza a secção inferior da chaminé na respectiva

sede por cima do compartimento do motor e da caixa de
ligações eléctricas e aparafuse com 2 parafusos no
interior do exaustor.


Fig. 14
16.
Aplique as 2 coberturas fornecidas por cima dos pontos

de fixação das secções da chaminé inferior

(ATENÇÃO! AS COBERTURAS PARA A CHAMINÉ
INFERIOR SÃO MAIS ESTREITAS E MENOS
PROFUNDAS).

As coberturas mais largas e mais profundas são as
utilizadas para a chaminé superior e são cortadas à
medida.


Monte novamente os filtros de gordura.
Volte a ligar a rede eléctrica no painel eléctrico central e
verifique o correcto funcionamento do exaustor.

Instruções adicionais para a montagem

Instalação do painel
(número e forma dos painéis pode variar com base no
modelo)
O painel é fornecido em dotação.
Enganchar o painel nos pinos da coifa e fixar com o trinco S
fornecido em dotação (o número varia com base no modelo –
fixação de segurança obrigatória!).
Girar o painel de cobertura da área de aspiração, e
enganchá-lo no pino central pressionando firmemente.
Verificar que o painel esteja bloqueado na posição. Fig. 15
Proceder do mesmo modo com o painel sucessivo.

Descrição do exaustor

Fig. 1
1.
Painel de controlo
2. Filtro antigordura
3.

Puxador para libertar o filtro antigordura

4. Lâmpada de halogéneos
5. Protecção contra os vapores
6. Chaminé telescópica
7. Saída do ar (só para a utilização na versão filtrante)
8. Painel

Funcionamento

Usar a potência de aspiração no caso de uma maior
concentração de vapores de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.

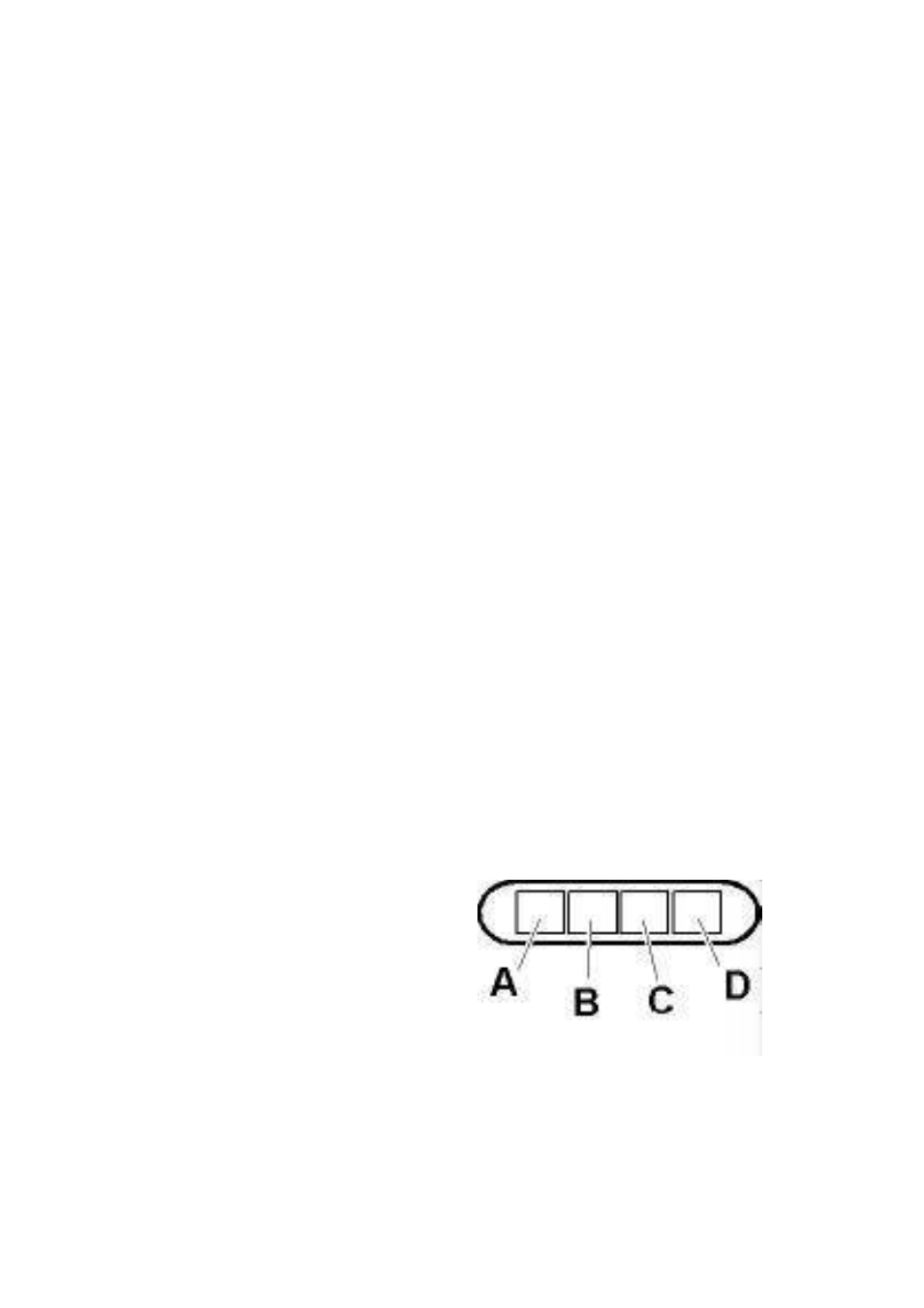

Painel de controlo


A. botão ON/OFF luzes
B. botão OFF/ON aspiração e seleção da potência mínima
B+C. botão de seleção da potência de aspiração média
B+D. botão de seleção da potência de aspiração máxima
