Ridge Tool Company 19
Tronçonneuse à sec modèle 614
Entretien
MISE EN GARDE !
Assurez-vous que l’interrupteur est en position
OFF (arrêt) et que l’appareil est débranché avant
tout remplacement de disque ou entretien de la
tronçonneuse.
Remplacement des disques
1. Débranchez la tronçonneuse et mettez la fiche du cor-
don d’alimentation dans un endroit où elle ne risque
pas d’être rebranchée par erreur.
2. Desserrez les trois (3) vis du carter de protection, puis
rabattez le carter sur sa broche de pivotement jusqu’à
exposer l’axe d’entraînement (Figure 7).
3. Appuyez sur le frein d’axe (Figure 8). Positionnez
la clé Allen sur le boulon de l’axe, dévissez le boulon,
puis retirez le disque précautionneusement.
4. Enfilez le nouveau disque sur l’axe en vous assurant
que le sens de rotation indiqué sur le disque corre-
spond à une rotation à gauche, telle qu’indiquée par
la flèche inscrite sur le carter (Figure 9). Ensuite,
réinstallez la rondelle extérieure et le boulon de l’axe.
MISE EN GARDE !
Assurez-vous que le boulon de l’axe est suffisam-
ment serré.
5. Ramenez le carter de disque et réinstallez les trois (3)
vis de fixation.
Ne jamais utiliser cette tronçon-
neuse sans son carter de disque.

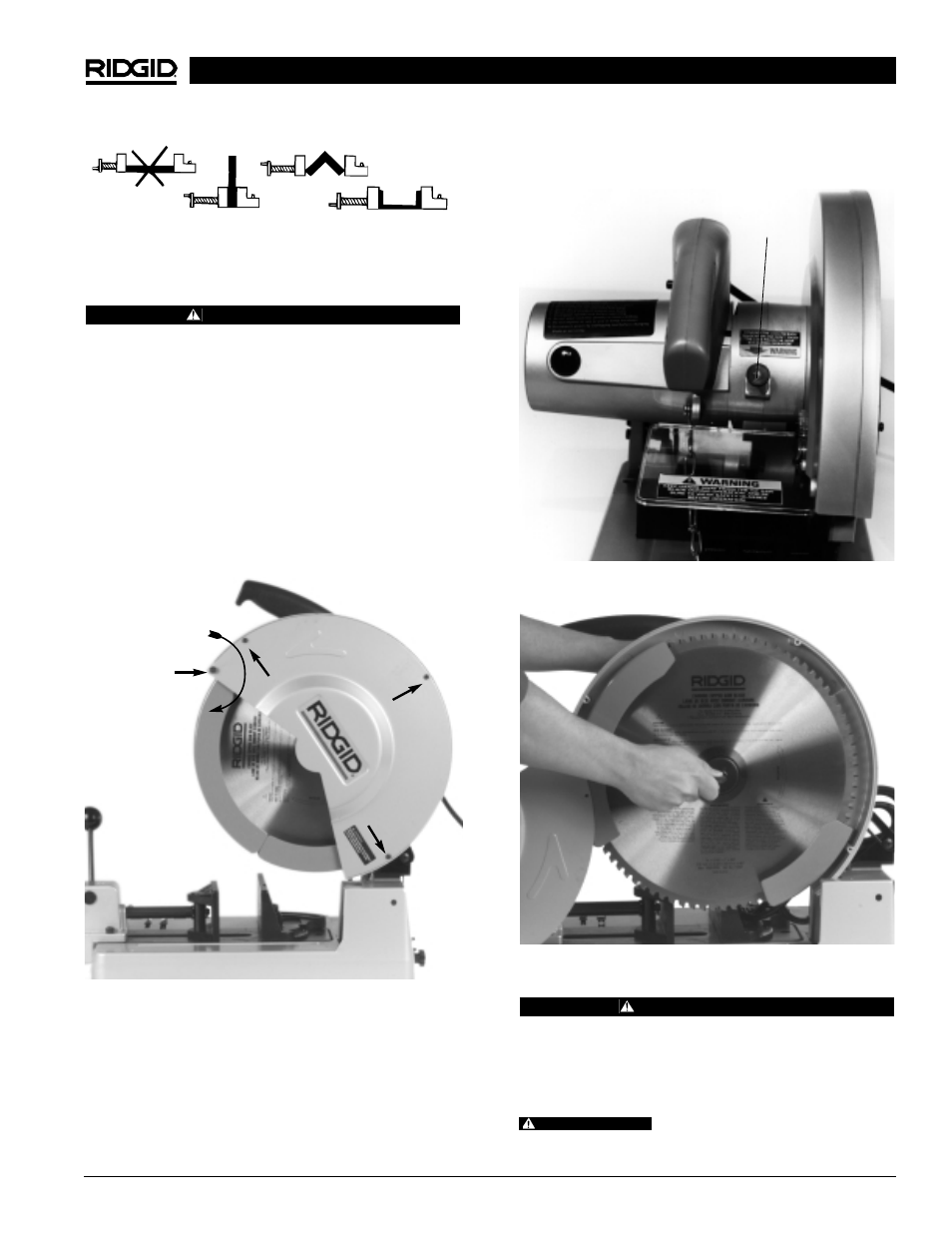

Figure 6 – Arrimage des profilés
Figure 7 – Rotation du carter
Broche de
pivotement
MISE EN GARDE
Figure 8 – Retrait du disque de tronçonneuse
Frein d'axe
Figure 9 – Installation du disque de tronçonneuse
