25

RF-700WPS2

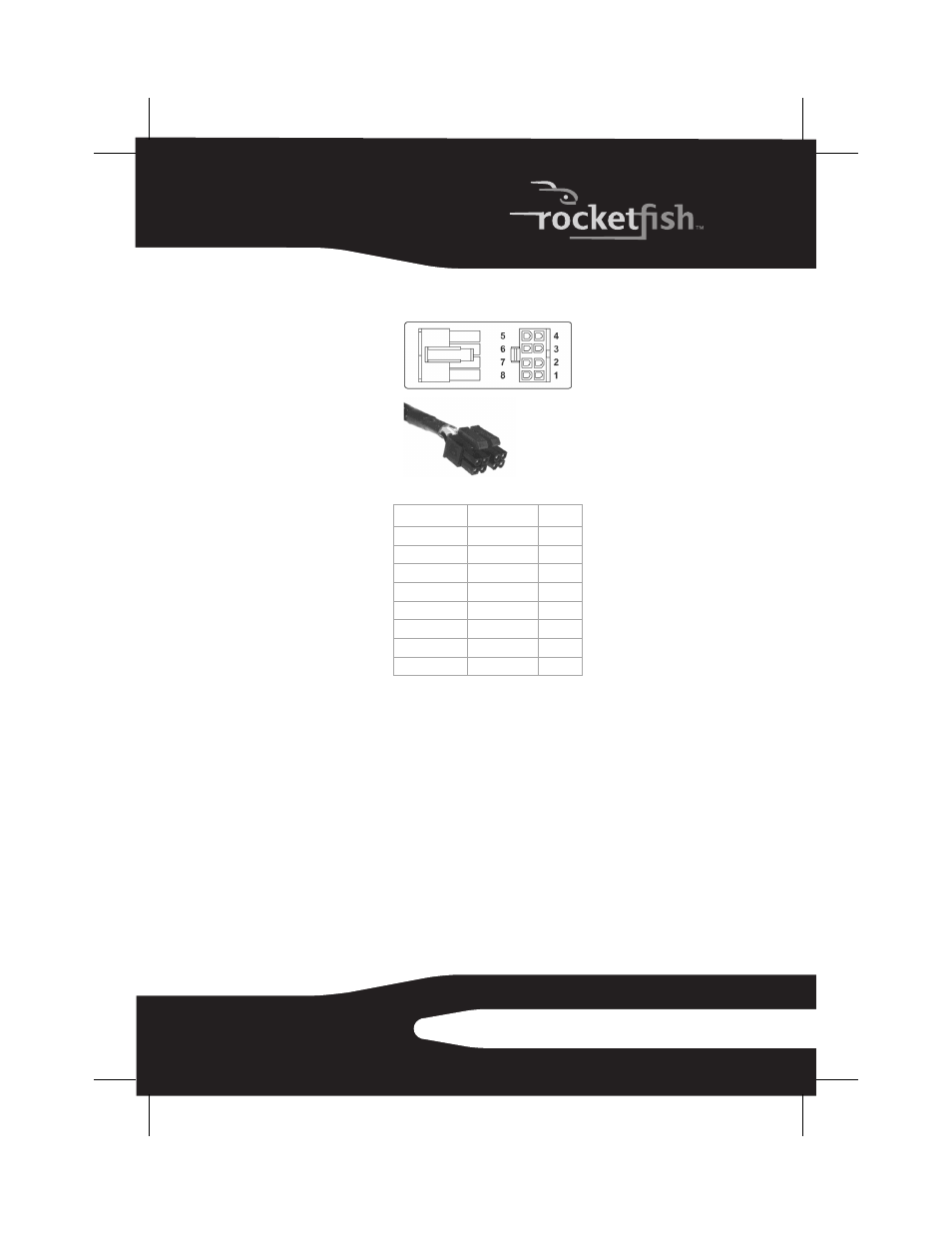

Connecteur 12 V (8 broches (4 + 4))

Couleur

Signal

Broche

Noir

COM

1

Noir

COM

2

Noir

COM

3

Noir

COM

4

Jaune/Noir

+ 12 V CC

5

Jaune/Noir

+ 12 V CC

6

Jaune

+ 12 V CC

7

Jaune

+ 12 V CC

8
