38 110939
TAILLE-HAIE ÉLECTRIQUE À PERCHE
Pour plus de renseignements,
visiter www.desatech.com
®
ENTRETIEN DU
TAILLE-HAIE À
PERCHE
Suite
SERVICE DE
RÉPARATION
Note : Utilisez seulement des pièces de
rechange d’origine. Vous aurez ainsi droit à
la protection de la garantie pour toute pièce
remplacée en vertu de la garantie.
Pour plus de détails sur le centre de service
ou sur la garantie, faites le 1 800 858-8501
(en anglais seulement) ou visitez le site Web
du Service technique à l’adresse
www.de-
satech.com.
SERVICE SOUS GARANTIE
Si le produit doit être réparé pendant la pé-
riode de validité de la garantie, apportez-le au
centre de service autorisé le plus proche. Vous
devrez alors présenter une preuve d’achat.
Si le problème est attribuable à un défaut de
fabrication ou de matériau, nous assurerons
sans frais la réparation ou le remplacement du
produit.
Note : Les dommages attribuables
à l’usure normale, à une utilisation abusive
ou à mauvais escient, à la négligence ou à
un accident ne sont pas couverts aux termes
de la garantie.
SERVICE HORS GARANTIE
Si le produit doit être réparé, apportez-le au
centre de service autorisé le plus proche. Les
frais de réparation vous seront facturés confor-
mément au prix habituel des réparations.
SERVICE
TECHNIQUE
Peut-être aurez-vous d’autres questions sur
l’assemblage, le fonctionnement ou l’entre-
tien de ce produit. Si c’est le cas, visitez le
site Web du Service technique à l’adresse
www.desatech.com ou contactez le
Service technique au 1 800 858-8501 (en
anglais seulement). Vous pouvez aussi nous
écrire à l’adresse suivante :
DESA Specialty Products
MC
ATTN. : Technical Service Specialty Products
P.O. Box 90004
Bowling Green, KY 42101-9004
Lorsque vous contactez DESA Specialty Pro-
ducts
MC veuillez avoir à portée de la main :
• Votre nom
• Votre adresse
• Votre numéro de téléphone
• Le numéro de modèle du produit
• La date d’achat (y compris une copie du
reçu de caisse pour les demandes écrites).
PIÈCES DE
RECHANGE ET
ACCESSOIRES
Pour obtenir des pièces de rechange et des
accessoires d’origine pour ce produit, con-
tactez le détaillant autorisé ou le centre de
service autorisé le plus proche.
Si ces derniers
ne sont pas en mesure de vous fournir la
pièce ou l’accessoire dont vous avez besoin,
contactez le dépôt de pièces le plus proche,
inscrit sur la liste à la page 39.
Chaque dé-
taillant autorisé, centre de service autorisé
et dépôt de pièces est la propriété exclusive
de la personne qui en assure l’exploitation
de façon indépendante.
Consultez las pages 40 et 41 pour une liste
illustrée des pièces.
Pour plus de détails, contactez le Service
technique (consultez la section Service
techique
).
Au Canada, faites le 1 800 561-3372 pour
obtenir plus de détails sur les pièces.
Note : En cas de serrement après le mon-
tage, répétez les étapes ci-dessus en vous
assurant que la came est bien alignée avec
l’ensemble de lames.
MISE EN GARDE : Tous les
éléments doivent être installés et
bien serrés avant de rebrancher le
taille-haie à perche dans une prise
électrique, sinon vous risquez
d’endommager l’appareil ou de
subir de graves blessures.
5. Retirez la vis qui maintient l’ensemble de
lames en place (consultez la Figure 19).
6. Soulevez puis faites tourner l’ensem-
ble de lames de façon à la dégager de
la came.
Note : Aucun dispositif ne
maintient la came en place. Si la came
s’enlève en même temps que l’ensem-
ble de lames, remettez-la en place en
installant la partie la plus large vers le
bas, face au moteur du taille-haie, avant
de réinstaller l’ensemble de lames.
7. Retirez les deux boulons de 5/16 po
du nouvel ensemble de lames. Alignez
l’ensemble de lames avec la rainure,
puis engagez-le sur la came.
8. Remettez en place la vis de l’étape 5 en
la serrant fermement.
9. Remettez en place le couvercle de la
came, puis installez les deux boulons de
5/16 po de l’étape 6.
Note : Lorsqu’il
est bien placé, le couvercle de la came
s’encastre dans le boîtier du moteur.
10. Remettez en place le couvercle du
boîtier au moyen des quatre vis. Serrez
bien ces vis.

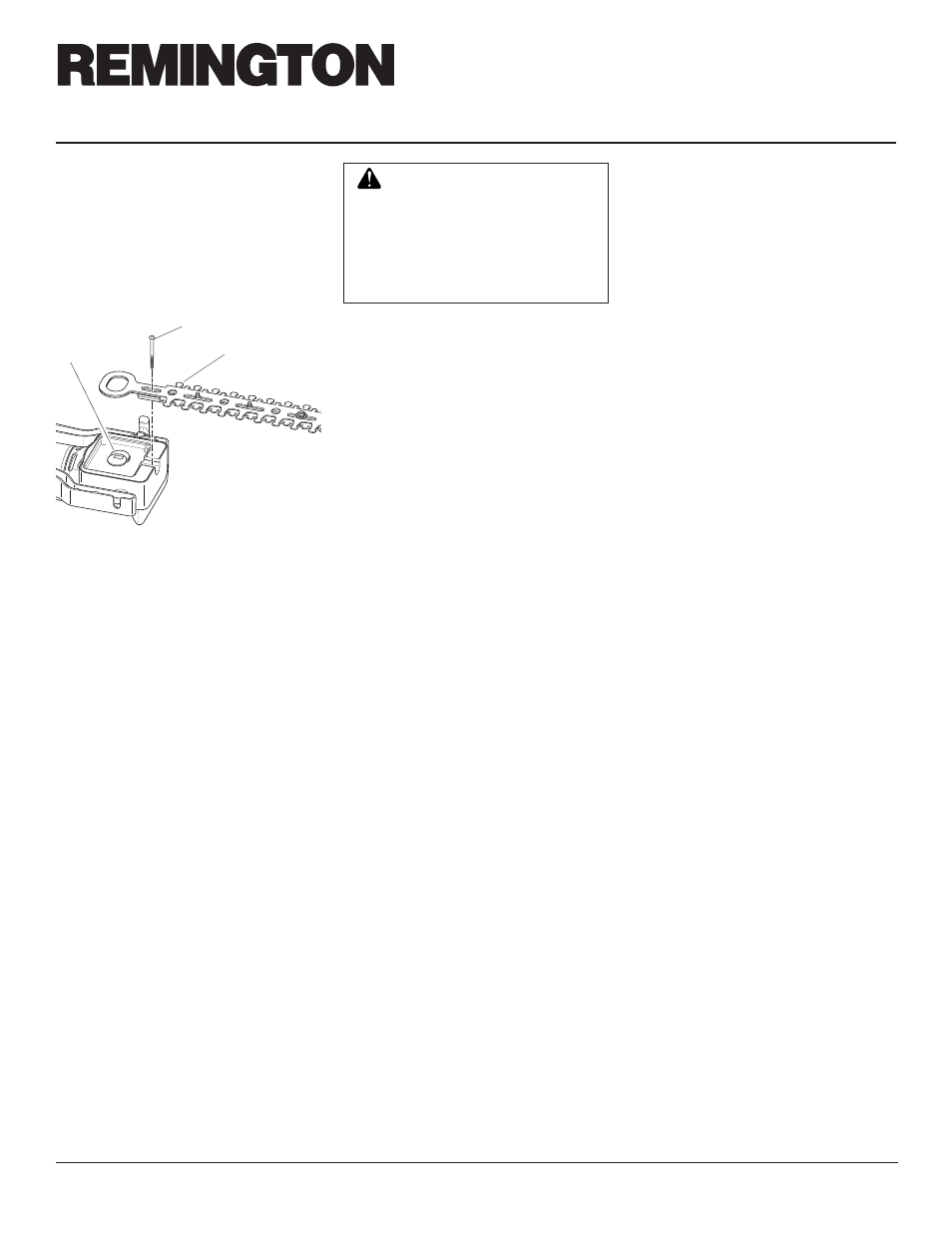

Figure 19 - Retrait de l’ensemble de lames
Vis
Ensemble de
lames
Came
