7
I
NSTALLATION
3. Coupez le fil ROUGE (câble d'alimentation) à moins de 18 po (45,7 cm) de la batterie et épissez un porte-
fusible en ligne.Voir les Spécifications en ce qui concerne la capacité du fusible à utiliser. N'INSTALLEZ PAS le
fusible pour l'instant.
4. Dénudez 1/2 po de l’extrémité de batterie du câble d’alimentation et sertissez une grosse cosse à anneau
sur le câble. Connectez la cosse à la borne positive de la batterie. N’installez pas le fusible pour l'instant.
5. Préparez le fil NOIR (câble de mise à la masse) qui devra être relié à l’ampli en dénudant 5/8 po (1,6 cm) de
son extrémité. Insérez la partie dénudée dans la borne GND, puis fixez le fil en vissant la vis sans tête.
Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique et en nettoyant
soigneusement pour éliminer tout dépôt de saleté et de graisse. Dénudez l’autre extrémité du fil et fixez un
connecteur en anneau. Fixez le câble au châssis à l’aide d’une vis non anodisée et une rondelle en étoile.
REMARQUE : Gardez le fil NOIR (masse) aussi court que possible.Toujours inférieur à 30 po (76,2 cm).
6. Préparez le fil d'activation REM qui devra être relié à l'ampli en dénudant 1,6 cm 5/8 po (1,6 cm) de son
extrémité. Insérez la partie dénudée dans la borne REM, puis fixez le fil en vissant la vis sans tête. Connectez
l'autre extrémité du fil REM à une source positive commutée de 12 volts. La tension commutée provient
généralement du câble d'allumage d'ampli de la source audio. Si la source audio ne comporte pas une telle
sortie, nous recommandons de raccorder un interrupteur mécanique en ligne avec une source de 12 volts
pour activer l'ampli.
7. Montez solidement l’ampli sur le véhicule ou le rack d’ampli. Prenez soin de ne pas le fixer sur des panneaux
en carton ou en plastique. Les vis pourraient en effet se décoller des panneaux sous l’effet des vibrations de
la route ou des arrêts soudains du véhicule.
8. Connectez le signal à l'ampli en branchant les câbles RCA dans les prises d'entrée de l'ampli.9.
Connectez les haut-parleurs : dénudez les fils des haut-parleurs de 1/2 po et insérez la partie dénudée dans
la borne du haut-parleur, puis serrez la vis sans tête pour fixer le tout.Veillez à respecter la polarité des haut-
parleurs. NE mettez PAS les fils de haut-parleur à la masse sur le châssis car cela pourrait causer un
fonctionnement instable.
10. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien mises.
Vérifiez toutes les connexions d’alimentation et de mise à la masse en vue de fils effilochés et de connexions
desserrées pouvant causer des problèmes. Installez le fusible en ligne près de la connexion de la batterie.
REMARQUE : vérifiez les polarités de signal à l’aide des schémas.
MISE EN GARDE :
Ces amplificateurs ne sont pas recommandés pour des charges
d'impédance inférieures à 2 .

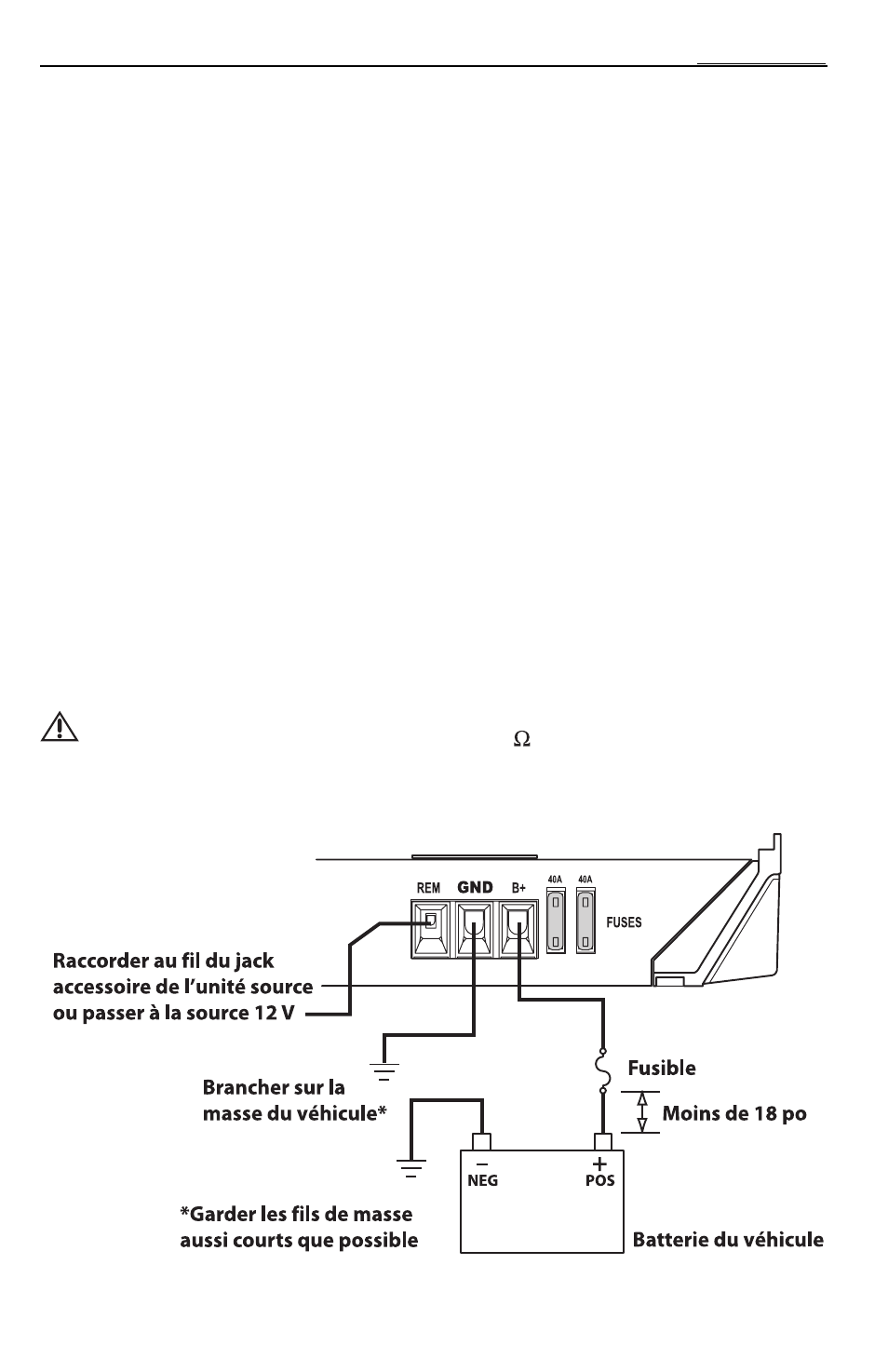

Connexion
d'alimentation
