24
RCD-1072
Lettore CD
Tasto di Accensione
e Spia
di Accensione
L’interruttore di alimentazione è collocato sul
pannello anteriore del vostro lettore CD. Per
attivare il lettore CD, premete il tasto.
L’indicatore LED al di sopra dell’interruttore
e il display si illumineranno, indicando che il
lettore CD è acceso. Per disattivare il lettore
premete nuovamente il tasto e riportatelo nella
poizione iniziale.
NOTA :
Se utilizzate una presa comandata
di un altro componente per attivare e
disattivare il vostro lettore CD, dovreste
lasciare l’interruttore di alimentazione in
posizione “on”. Quando accenderete il
componente, anche il lettore CD si attiverà
in modo totale.
Collegamenti In Uscita
L’RCD-1072 vi offre una scelta di due diversi
tipi di collegamenti in uscita - un segnale di
uscita analogico dal convertitore D/A
incorporato per un utilizzo con componenti
audio analogici e un’uscita digitale coassiale
che fornisce un segnale digitale non elaborato
per un utilizzo con convertitori D/A esterni o
processori digitali.
NOTA :
Per evitare forti rumori assicuratevi
che il lettore CD sia disattivato quando
effettuate qualsiasi collegamento di segnale.
Uscite analogiche
(vedere Figura 3 per l’illustrazione dei
collegamenti dei cavi)
L’RCD-1072 è dotato di una uscita analogica
RCA per collegare un preamplificatore audio,
amplificatore integrato, o un sintoamplificatore
Scegliete cavi di interconnessione audio di alta
qualità. Collegate l’uscita del canale sinistro
dell’RCD-1072 all’ingresso di sorgente del
canale sinistro sul preamplificatore o altro
componente. Collegate l’uscita destra dell’RCD-
1072 all’ingresso di sorgente del canale destro
sul preamplificatore o altri componenti.
Uscita digitale
(vedere Figura 4 per l’illustrazione dei
collegamenti cavi)
Se state utilizzando un convertitore esterno
D/A o un altro processore digitale, avrete
bisogno di un flusso di dati digitali non
elaborati dall’ RCD-1072, prelevati prima del
convertitore D/A incorporato. Questo segnale
viene fornito dal connettore di uscita digitale
posto sul pannello posteriore dell’RCD-1072.
Utilizzando un cavo digitale coassiale stan-
dard da 75 ohm, collegate l’uscita digitale
coassiale dell’RCD-1072 al connettore di
ingresso digitale coassiale sul convertitore
esterno D/A.
Ingresso per segnale 12V
trigger
Il RCD-1072 può essere attivato da un segnale
trigger 12V. L’ingresso per il segnale trigger
accetta ogni tipo di segnale di controllo(AC
o DC) variando da 3 volt a 30 volt. Quando
un cavo è collegato al ingresso 12 V ed è
presente un segnale trigger, il RCD-1072 viene
attivato. Quando il segnale trigger è spento,
l’unità va in modalità stand-by. L’indicatore
di alimentazione sul panello anteriore rimane
accesso ma il display si spegnerà e l’unità non
funziona.
Nota:
Quando si usa la modalità trigger
lasciate il tasto d’accensione in posizione
ON.
Presa Jack EXT REMOTE IN
Questo mini-jack da 3.5mm riceve codici di
comando da trasmettitori a raggi infrarossi di
tipo standard (Xantech, ecc.) attraverso
collegamenti via cavo. Questa caratteristica
potrebbe dimostrarsi utile quando l’unità fosse
installata in un mobile apposito e il sensore sul
pannello anteriore fosse ostruito. Consultate il
vostro rivenditore autorizzato Rotel per avere
informazioni su questi ripetitori esterni e sul
cablaggio corretto del jack da inserire nella presa
del mini-jack.
Funzionamento
L’RCD-1072 può essere comandato utilizzando
i tasti sul pannello anteriore o da i pulsanti
corrispondenti sul telecomando a raggi
infrarossi in dotazione. Istruzioni specifiche
per ognuno di questi comandi sono indicate
più avanti. La maggior parte dei pulsanti sono
riprodotti sul pannello anteriore e sul comando
a distanza a raggi infrarossi. Tuttavia vi sono
alcune eccezioni per cui i pulsanti sono solo
disponibili o su uno o sull’altro. Queste
eccezioni sono indicate nelle istruzioni.
Telecomando a
Raggi Infrarossi
Prima di utilizzare il telecomando a raggi
infrarossi, è necessario inserire due pile “UM-
4/AAA” (in dotazione). Togliete il coperchio
in plastica sul retro del telecomando a raggi
infrarossi, sistemate le batterie ( facendo
attenzione alla polarità + e –, e rimettete a
posto il coperchio.
Per usare il telecomando a raggi infrarossi,
puntatelo verso il sensore a infrarossi
che
si trova nell’angolo inferiore sinistro sul
pannello frontale del RCD-1072.

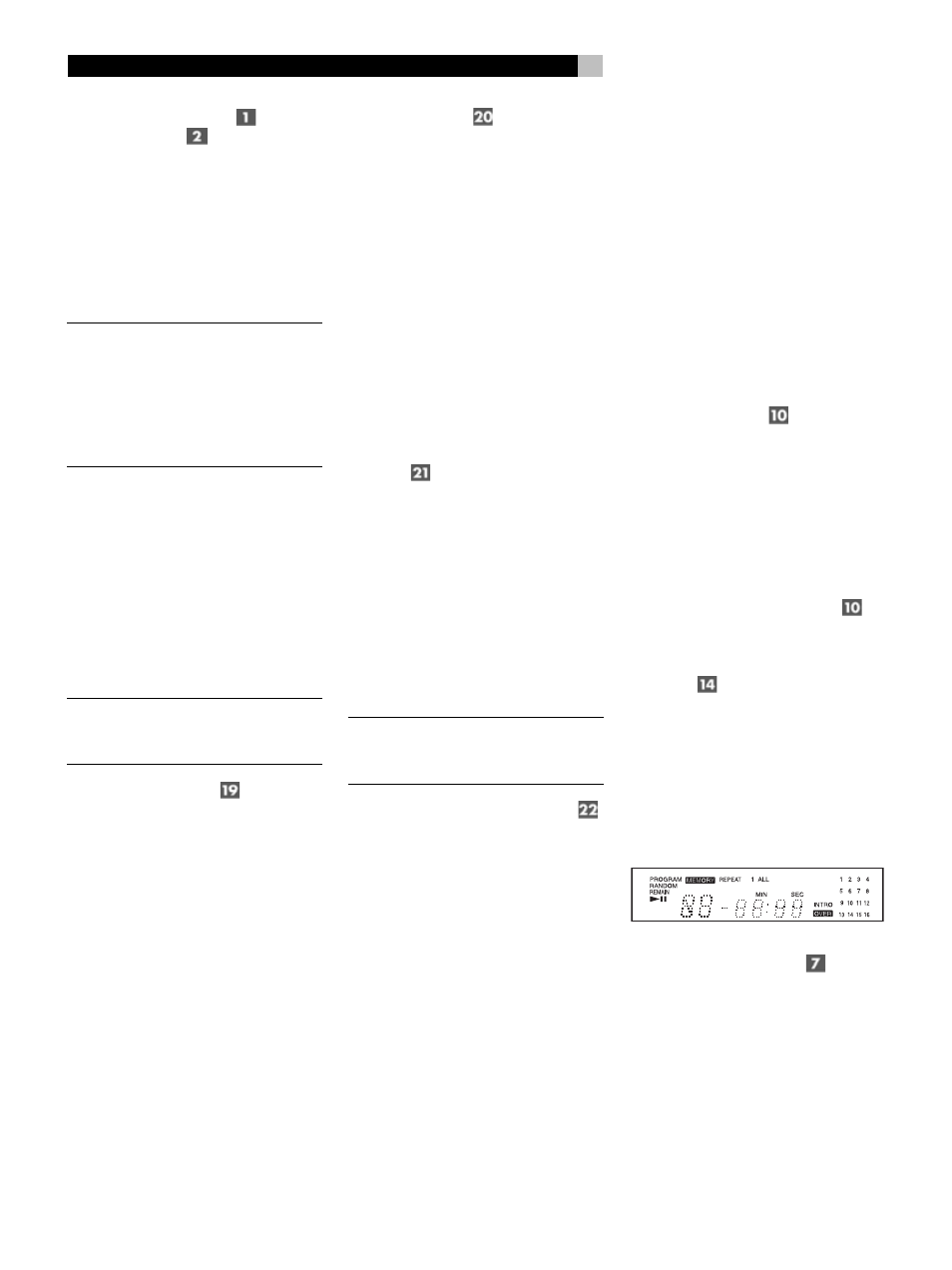

Display
Un display illuminato sul pannello anteriore
dell’ RCD-1072 fornisce utili informazioni sul
funzionamento dell’unità, sull’attivazione di
funzioni speciali e informazioni tempo/traccia
per il disco in ascolto. Ognuno di questi
indicatori è descritto nelle istruzioni di
funzionamento dettagliate che seguono.
Cassetto Porta Disco
Un cassetto motorizzato porta disco, collocato
al centro dell’RCD-1072, scorre in avanti per
accogliere un compact disc e si richiude per
la riproduzione del disco. Ponete il disco nel
cassetto con l’etichetta rivolta verso l’alto.
Assicuratevi che il disco sia centrato
correttamente sul cassetto.
Il cassetto può essere richiuso in due modi :
premendo il tasto OPN/CLS o premendo il
tasto PLAY.
