ASSEMBLAGE DU TAILLE-
BORDURES / COUPE-
BORDURES

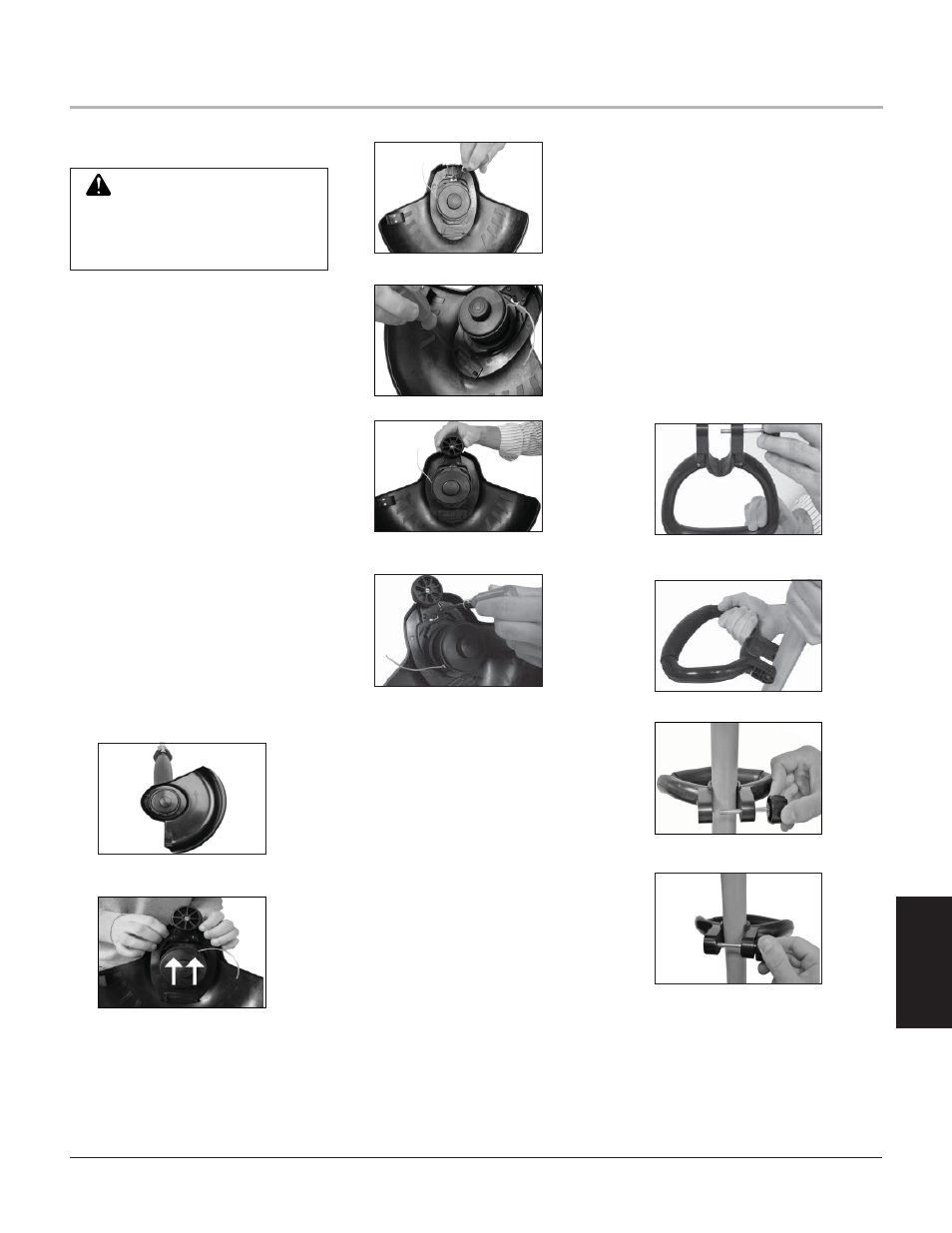

Figure 4 - Installation du protecteur de
coupe sur la tête de l’outil
Figure 5 - Faites glisser le protecteur de
coupe vers l’avant
MISE EN PLACE DU
PROTECTEUR ET DU DISQUE
DE COUPE
1. Retirez les cinq vis de montage fi xées sous
le protecteur de coupe au moyen de ruban
adhésif.
2. Installez le protecteur de coupe sur le
boîtier de la bobine, en formant un angle.
Appuyez sur le protecteur de coupe en
enfonçant les languettes vers l’avant du
protecteur
. (voir la Figure 4). Laissez
en arrière de la coupure de la garde dans
l’endroit
3. Faites glisser le protecteur de coupe vers
l’avant. (Voir la Figure 5)
4. Insérez la vis de montage dans le trou situé
le plus près des languettes du protecteur
de coupe. Serrez solidement la vis. (voir
la Figure 6)
5. Insérez deux vis de montage dans les trous
situés à l’arrière du protecteur de coupe.
(Voir la Figure 7)
6. Placez la bobine de coupe sur les deux
trous de vis qui restent à l’avant du protec-
teur de coupe. Fixez la bobine de coupe
au moyen des deux vis de montage. (Voir
les Figures 8 et 9)
Figure 7 - Insérez les deux vis de montage
FPO
Figure 6 - Insérez la vis de montage
Figure 8 - Mise en place du disque de
coupe sur les orifi ces des vis
FPO
Figure 9 - Fixation du disque de coupe
FPO
ASSEMBLAGE DU TAILLE-BORDURES
N’utilisez pas le taille- bordures
/ coupe-bordures s’il n’est pas
doté de sa poignée ou de son
protecteur.
MISE EN GARDE
MISE EN PLACE DE LA
POIGNÉE AVANT RÉGLABLE
1. Retirez le bouton et l’écrou de la poignée
avant (voir la Figure 10).
2. Insérez la poignée sur l’arbre du taille-bor-
dures / coupe-bordures, entre la poignée
arrière et le bouton de déclenchement de
l’arbre télescopique. Appuyez sur la poi-
gnée de façon qu’elle se fi xe sur l’arbre
(voir la Figure 11).
3. Remettez l’écrou en place dans la poignée
avant (voir la Figure 12).
4. Réglez la poignée à la position la plus
confortable, puis serrez fermement le
bouton. Évitez toutefois de trop le serrer.
(voir la Figure 13).
Figure 10 - Retrait du bouton et de l’écrou
de la poignée
Figure 11 - Insertion de la poignée sur
l’arbre
Figure 12 - Insertion de l’écrou dans la
poignée
Figure 13 - Serrez bouton
