Remington Power Tools BS1812A - Manual (Page 21)

21 www.remingtonpowertools.com
ESP
A
ÑO
L
ENSAMBLE DE LA PODADORA/RECORTABORDES
ENSAMBLE DE
LA PODADORA/
RECORTABORDES

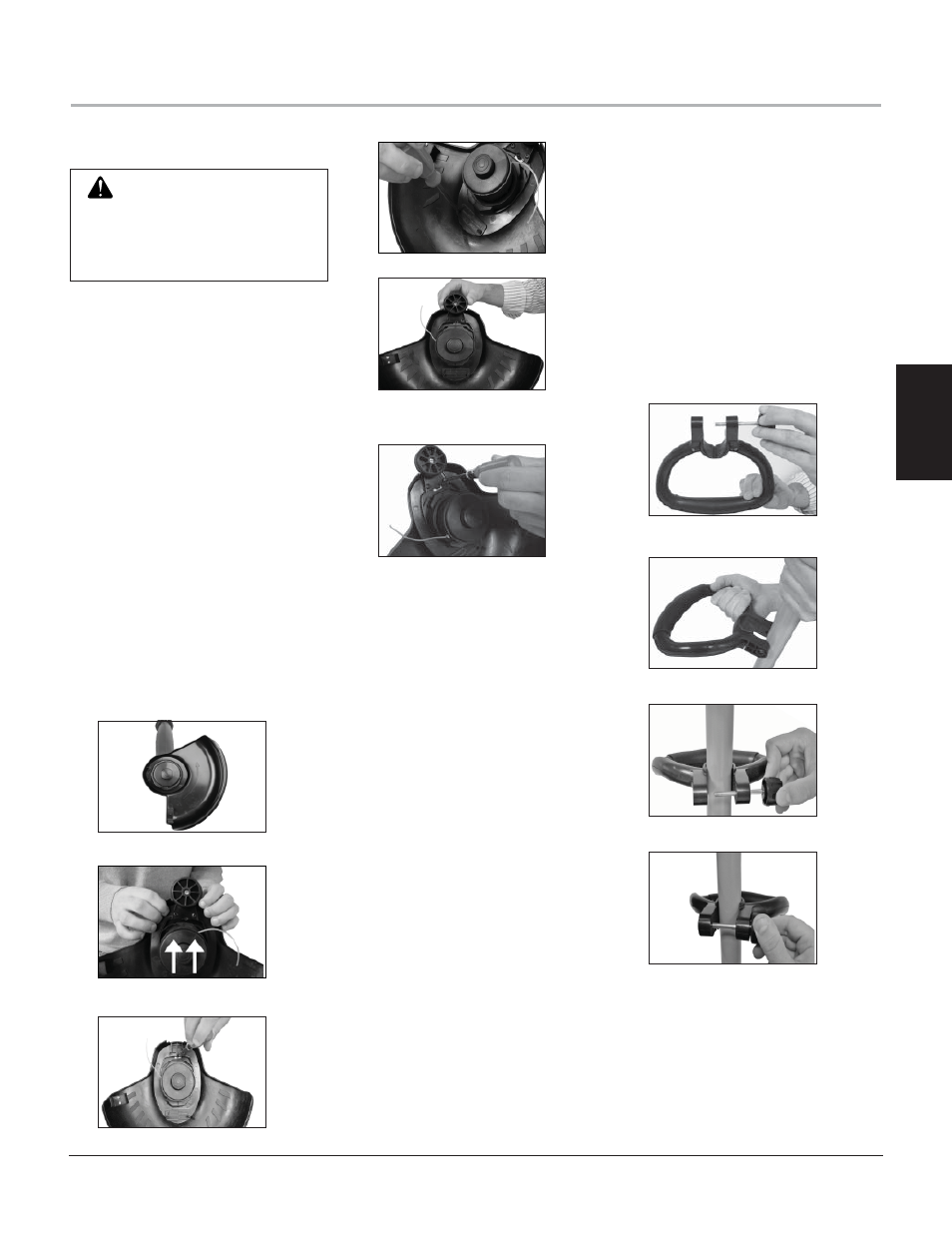

Figura 4 - Colocación del protector de
corte sobre la cabeza de corte
Figura 5 - Deslice hacia delante el protec-
tor de corte
ADVERTENCIA
No opere la podadora/recorta-
bordes si el protector o el asa
no están colocados.
SUJECIÓN DEL PROTECTOR Y
LA RUEDA DE CORTE
1. Quite los cinco tornillos de montaje sujeta-
dos con cinta adhesiva en la parte inferior
de la protección cortadora.
2. Ponga la protección cortadora sobre la
carcasa del carrete a un pequeño ángulo.
Empuje la protección pulsando las aletas
hacia el frente de la protección cortadora.
(Vea la fi gura 4).
Cáigase atrás de la
guardia cortante en el lugar
3. Deslice hacia delante el protector de corte.
(See fi gura 5)
4. Inserte el tornillo de montaje en el agujero
más cercano a las aletas de la protección
cortadora. Ajuste el tornillo con fi rmeza..
(Vea la Figura 6)
5. Inserte dos tornillos de montaje en los agu-
jeros de la parte de atrás de la protección
cortadora. (Vea la Figura 7)
6. Ponga la rueda de corte sobre los agujeros
restantes para tornillos en el frente de la
protección cortadora. Sujete la rueda de
corte con los dos tornillos de montaje.
(Vea las Figuras 8 y 9)
Figura 7 - Inserte dos tornillos de montaje
Figura 6 - Inserte de tornillo
Figura 8 - Colocación de la rueda de la
recortabordes sobre los orifi cios de los
tornillos
FPO
Figura 9 - Sujeción de la rueda de la recor-
tabordes
FPO
1. Retire la perilla y el perno del asa frontal
(vea la Figura 10).
2. Coloque el asa en el eje de la podado-
ra/recortabordes entre el asa posterior y
el botón de desenganche del telescópico.
Acomode el asa en el eje. (vea la Figura
11).
3. Vuelva a insertar el perno en el asa frontal
(vea la Figura 12).
4. Regule el asa a la posición más cómoda y
apriete la perilla con fi rmeza. No apriete la
perilla excesivamente.(vea la Figura 13).
SUJECIÓN DEL ASA FRONTAL
REGULABLE
Figura 10 - Retiro de la perilla y el perno
del asa
Figura 11 - Colocación del asa en el eje
Figura 12 - Inserción del perno en el asa
Figura 13 - Apriete la perilla
