6
Italiano
I
NSTALLAZIONE
CABLAGGIO DEL SISTEMA
ATTENZIONE:
Se aveste dei dubbi circa l’installazione, rivolgetevi ad un tecnico qualificato della
Rockford Fosgate.
ATTENZIONE:
Prima dell’installazione, scollegate il terminale negativo (-) della batteria per evitare
danni all’unità, pericoli d’incendio e/o potenziali lesioni personali.
ATTENZIONE:
Evitate di far scorrere i fili elettrici vicino ai cavi d’entrata a basso livello, alle
antenne, ai cavi di tensione, ad attrezzature sensibili o a cablaggi preassemblati. I fili
elettrici portano una tensione notevole e potrebbero indurre rumori dentro il
sistema audio.
1. Programmate il cablaggio dei fili.Tenete i fili RCA insieme ma isolati dai cavi a tensione dell’amplificatore e da
qualsiasi accessorio auto ad alta tensione, soprattutto i motori elettrici. Ciт и necessario per evitare che il rumore
proveniente da campi elettrici irradiati possa accoppiarsi con il segnale audio. Quando fate scorrere i fili attraverso il
parafiamma o attraverso qualsiasi barriera metallica, proteggeteli con delle guarnizioni di tenuta in gomma o in
plastica per evitare i cortocircuiti. Lasciate i fili piuttosto lunghi a questo punto; più tardi potrete regolare la loro
lunghezza in modo più preciso.
2. Preparare il filo ROSSO (cavo di alimentazione) per il collegamento all’amplificatore, rimuovendo circa 13 mm di
isolante dall'estremità del filo. Inserire la parte scoperta del cavo nel terminale B+ e stringere la vite di arresto per
fissarlo in posizione.
NOTA:Il cavo B+ DEVE avere un fusibile a non più di 45,7 cm dalla batteria del veicolo. Installare il
portafusibili sotto il cofano e verificare che i collegamenti siano a tenuta stagna.
3. Tagliare il cavo ROSSO (alimentazione) entro 45,7 cm dall'amplificatore e inserire un portafusibili in linea. Per
informazioni sulla portata dei fusibili da usare, consultare il capitolo Specifiche. NON installare il fusibile a questo
punto.
4. Spelate via 1,27 cm dall’estremità batteria del cavo a tensione e raggrinzite un grosso terminale ad anello contro il
cavo. Usate il terminale ad anello per effettuare un collegamento al terminale positivo della batteria. NON
installate ancora il fusibile.

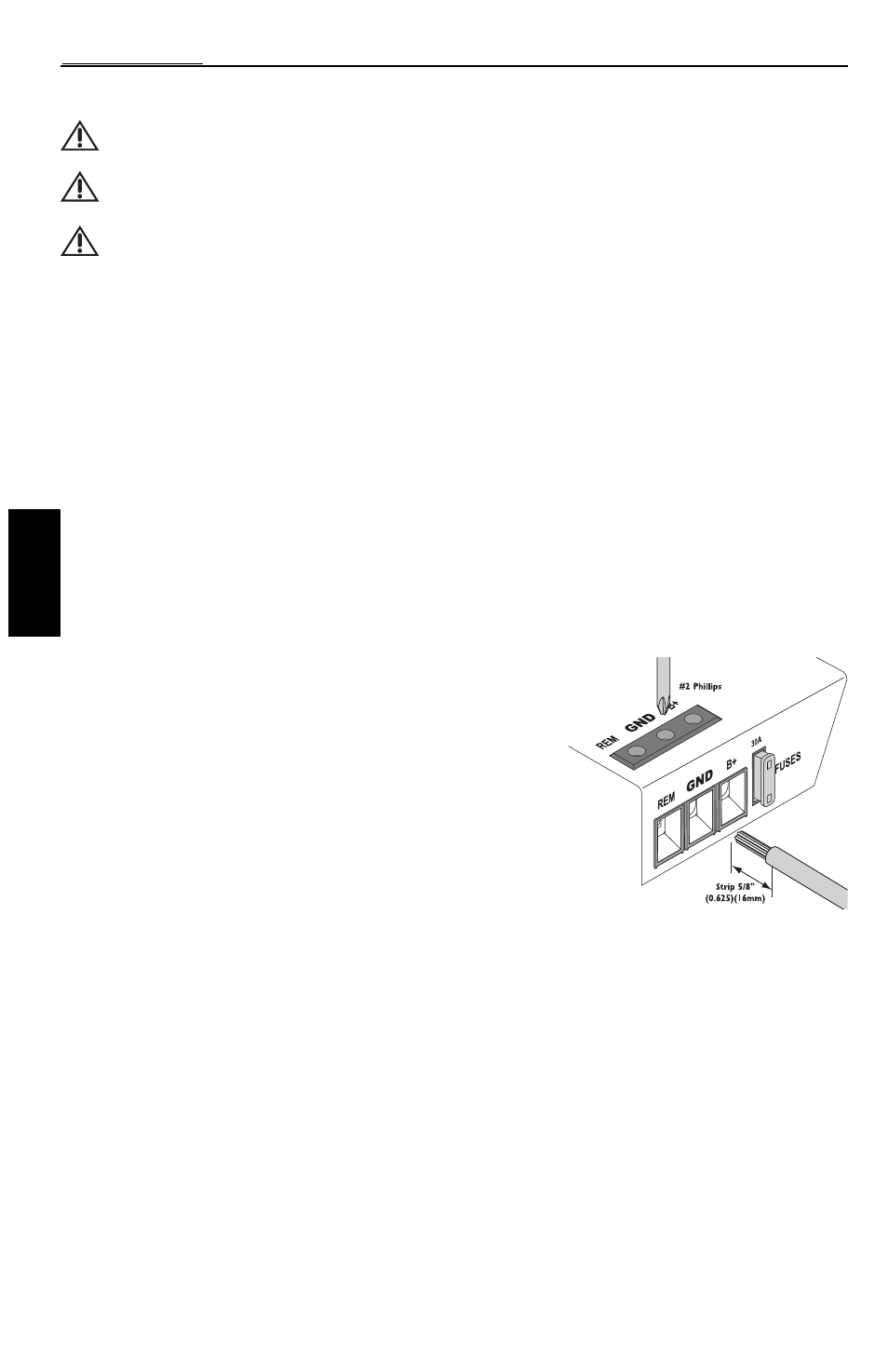

5. Preparate il filo NERO (cavo della messa a terra) per poterlo
attaccare all’amplificatore, spelando via 13 mm di isolante
dall’estremità del filo. Inserite il filo spelato dentro il terminale GND
e stringete la vite di arresto per fissare il cavo. Preparate la messa a
terra del telaio raschiando via la vernice dalla superficie metallica e
pulitela accuratamente, rimovendo ogni traccia di lubrificazione e di
sudiciume. Spelate l’altra estremità del filo e attaccategli un serrafili ad
anello. Fissate il cavo al telaio usando una vite non anodizzata e una
rondella a stella.
NOTA:Far in modo che il cavo NERO (Massa) sia il più corto
possibile. Sempre meno di 76 cm.
6. Preparare il cavo di accensione REM per il collegamento
all’amplificatore, rimuovendo circa 13 mm di isolante dall'estremità del filo. Inserire la parte scoperta del cavo nel
terminale REM e stringere la vite di arresto per fissarlo in posizione. Collegare l'altro estremo del cavo REM a una
fonte positiva commutata a 12 Volt. La tensione commutata proviene generalmente cavo dell'accensione remota
dell'amplificatore dell’unità di fonte. Qualora l'unità sorgente non avesse tali uscite disponibili, la soluzione consigliata
consiste nel cablare un commutatore meccanico in linea con una fonte da 12 volt per attivare l’amplificatore.
7. Montate l’amplificatore saldamente al veicolo o all’apposita struttura di supporto.Assicuratevi di non montare
l’amplificatore su pannelli di plastica o di cartone in quanto ciò potrebbe permettere alle viti di allentarsi e di
fuoriuscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi improvvisamente.
8. Collegate il segnale di fonte inserendo i cavi RCA negli spinotti d’ingresso ubicati sull’amplificatore stesso.
9. Collegate gli altoparlanti. Spelate i fili degli altoparlanti di 1,27 cm e inseriteli nel terminale degli altoparlanti,
stringendo la vite di arresto per fissarli.Assicuratevi di mantenere la corretta polarità per gli altoparlanti. NON
collegate a massa nessuno dei cavi dell’amplificatore in quanto ciò potrebbe dar luogo ad un funzionamento
instabile.
10 Eseguite un controllo finale dell’intero cablaggio del sistema per assicurarvi che tutti i collegamenti siano corretti.
Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di collegamenti allentati che
potrebbero dar luogo a problemi. Installare il fusibile in linea vicino al collegamento della batteria.
NOTA:Seguite i diagrammi per ottenere la corretta polarità di segnale.
