6
Deutsch
E
INBAU
VERKABELUNG DES SYSTEMS
VORSICHT:
Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem
qualifizierten Rockford Fosgate Techniker einbauen.
VORSICHT:
Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät,
Feuer bzw. mögliche Verletzungen zu vermeiden.
VORSICHT:
Vermeiden Sie es, Stromkabel in der Nähe von niedrigaktiven Eingangskabeln, der
Antenne, Stromleitungen, empfindlichem Gerät oder Halterungen zu verlegen. Die
Stromkabel leiten erheblichen Strom und können Geräusche im Audiosystem
verursachen.
1. Planen Sie die Kabelrouten. Die RCA-Kabel sollen dicht zusammen bleiben, aber von den Stromkabeln des
Verstärkers und anderem Hochleistungszubehör, insbesondere von elektrischen Motoren isoliert sein. Dies dient
dazu, die Kupplung von Geräuschen aus elektrischen Strahlungsfeldern in das Audiosignal zu verhindern.Werden
Kabel durch die Feuerwand oder andere Metallbarrieren geführt, die Kabel zur Vermeidung von Kurzschlüssen mit
Plastik- oder Gummiringen schützen. Die Kabel zunächst etwas länger lassen und erst später exakt anpassen.
2. Das ROTE Kabel (Stromkabel) durch Abisolieren von 1,5 cm am Kabelende zur Befestigung am Verstärker
vorbereiten. Das blanke Kabel in den B+-Anschluss einführen und die Einstellschraube zur Befestigung des
Kabels anziehen.
HINWEIS:
Das B+-Kabel muss maximal 45 cm von der Fahrzeugbatterie mit einer Sicherung ausgestattet sein.
Den Sicherungshalter unter der Motorhaube anbringen und gewährleisten, dass die Anschlüsse
wasserdicht sind.
3. Das ROTE Kabel (Stromkabel) maximal 45 cm von der Batterie abisolieren und einen Inline-Sicherungshalter
einspleißen. Der Bemessungsstrom der zu verwendenden Batterie ist in den Technischen Daten aufgeführt.
Zunächst noch KEINE Sicherung einsetzen.
4. Vom Batterieende des Stromkabels 13 mm Isolierung abziehen und
einen großen, ringförmigen Stecker zur Befestigung am positiven
Batteriepol an das Kabel crimpen. Die Sicherung noch nicht
anbringen.

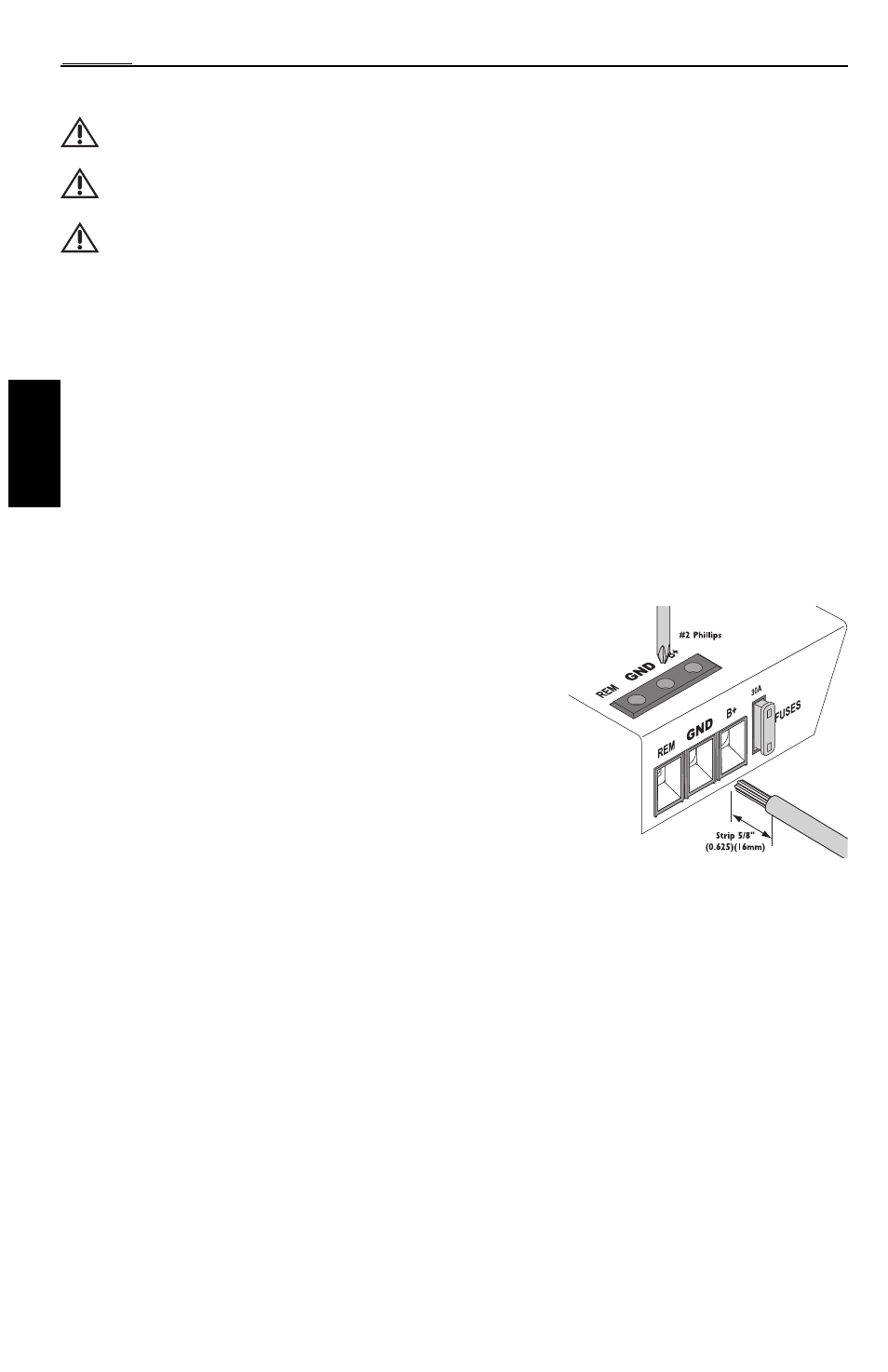

5. Das SCHWARZE Kabel (Erdungskabel) zur Befestigung am
Verstärker durch Abziehen von 1,5 cm der Isolation am Kabelende
vorbereiten. Das freigelegte Kabel in den GND-Pol einführen und die
Befestigungsschraube anziehen. Den Untergrund am Fahrgestell durch
Abkratzen der Farbe von der Metalloberfläche und sorgfältiges
Reinigen des Bereichs von Schmutz und Schmiere vorbereiten. Die
Isolation am anderen Ende des Kabels abziehen und einen
ringförmigen Stecker anbringen. Das Kabel mittels einer
nichteloxierten Schraube und einer Sternunterlegscheibe am
Fahrgestell befestigen.
HINWEIS:
Die Länge des SCHWARZEN Kabels (Erde) sollte so kurz wie möglich gehalten werden, jedoch stets
maximal 75 cm.
6. Das Fernbedienungseinschaltkabel durch Abisolieren von 1,5 cm am Kabelende zur Befestigung am Verstärker
vorbereiten. Das blanke Kabel in den Fernbedienungsanschluss einführen und die Einstellschraube zur Befestigung
des Kabels anziehen. Das andere Ende des Fernbedienungskabels an eine geschaltete, positive 12 V-Quelle
anschließen. Die geschaltete Spannung wird gewöhnlich vom Einschaltanschluss für externe Verstärker am Source-
Gerät genommen. Ist ein solcher Anschluss am Source-Gerät nicht vorhanden, wird empfohlen, einen mechanischen
Schalter in eine Leitung mit einer 12 V-Quelle einzubauen, um den Verstärker zu aktivieren..
7. Den Verstärker gut am Fahrzeug oder Verstärkergestell befestigen. Darauf achten, dass der Verstärker nicht an Papp-
oder Plastikpanelen befestigt wird. Dies kann dazu führen, dass die Schrauben sich durch Straßenvibrationen oder
plötzliches Anhalten aus den Panelen lösen.
8. Vom Quellsignal durch Einstöpseln der RCA-Kabel in die Eingangsbuchsen am Verstärker anschließen.
9. Die Lautsprecher anschließen.Von den Enden der Lautsprecherkabel 13 mm Isolation abziehen, dann die Kabel in
das Lautsprecheranschlussstück einführen und die Befestigungsschraube fest anziehen. Die Lautsprecherkabel
NICHT über das Fahrgestell erden, da dies zu unstabilem Betrieb führen kann.
10. Eine abschließende Prüfung des gesamten Kabelsystems durchführen, um zu gewährleisten, dass alle Verbindungen
akkurat sind.Alle Strom- und Erdungsverbindungen auf durchgeriebene Kabel und lose Verbindungen prüfen, die
Probleme verursachen könnten. Inline-Sicherung in der Nähe des Batterieanschlusses einbauen.
HINWEIS:
Beachten Sie die Diagramme zur ordnungsgemäßen Signalpolarität.
