Pour raccorder le moniteur MultiSync LCD au système,suivez les directives ciaprès:
. Mettez l’ordinateur hors tension.
2. Pour le MAC ou le PC avec sortie numérique DVI Branchez le câble de signal DVI au
connecteu de la carte d’écran de votre système (Figure A.1). Serrez toutes les vis avant
de continuer Pour le PC avec sortie analogique: Branchez le mini D-SUB à 5 broches
du câble de signal au connecteur de la carte d’écran de votre système (Figure A.2).
Serrez toutes les vis.
Pour une configuration MAC: Branchez l’adaptateur de câble Macintosh à l’ordinateur
(non fourni), puis fixez le mini D-SUB à 5 broches du câble de signal à l’adaptateur
de câble Macintosh (Figure A.3). Serrez toutes les vis.
REMARQUE : Pour obtenir un adaptateur de câble Macintosh pour le MultiSync appelez
NEC Display Solutions of America, Inc. au (800) 632-4662.
Mise en marche rapide
Figure Figure 2

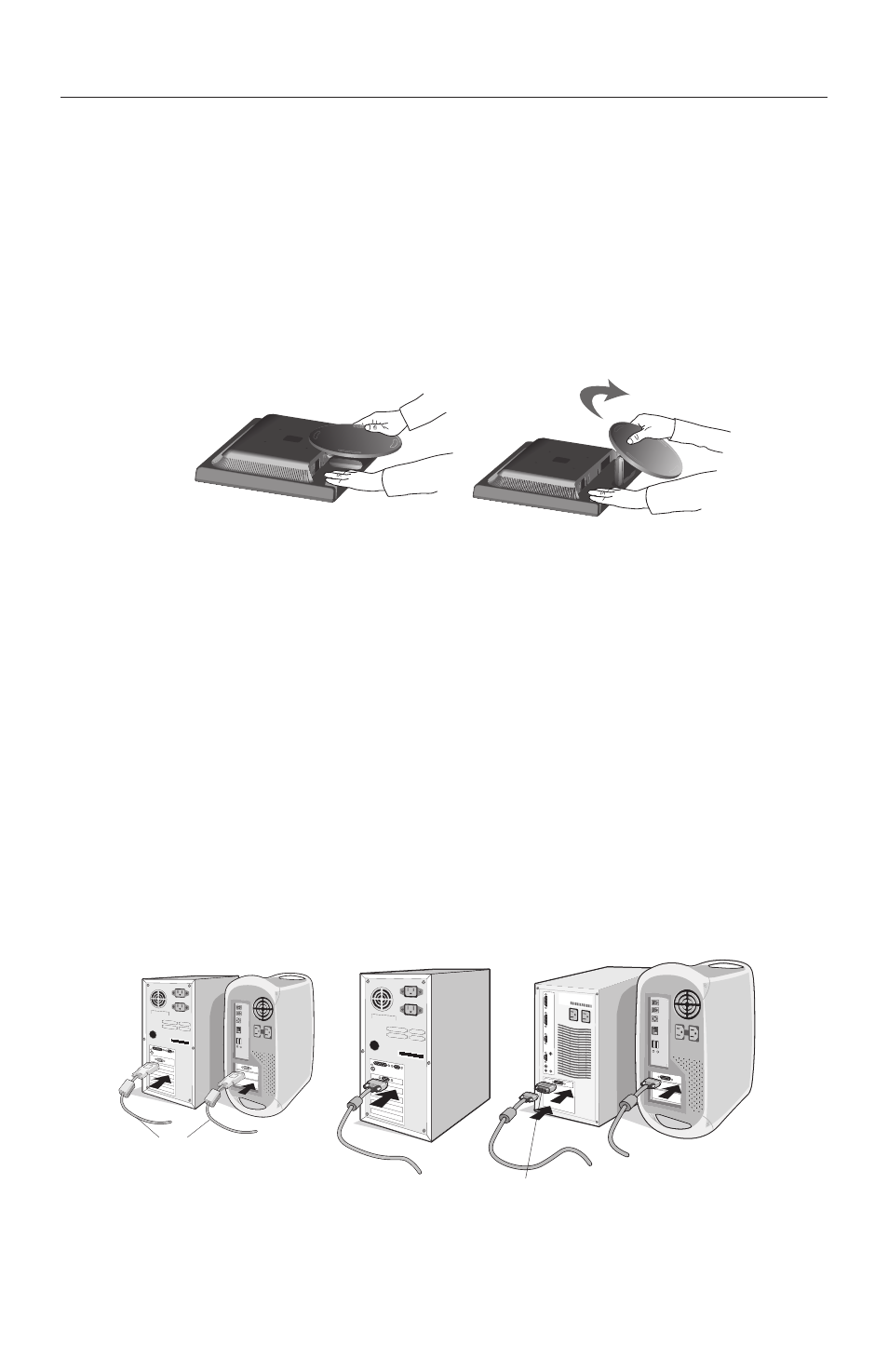

Pour tirer le support, suivez les instructions suivantes :
. Placez le moniteur face vers le bas sur une surface non abrasive (Figure 1).
2. Tirez sur le support tout en maintenant le moniteur avec l’autre main, jusqu’à ce que
vous entendiez un clic en provenance du support (Figure 2).
REMARQUE : Manipulez le moniteur avec soin en tirant le support.
REMARQUE : Inversez cette procédure si vous devez remettre le moniteur dans son
emballage.
Figure A.2 Figure A.3 Figure A.
Câble DVI
(non fourni)
Remarque : Certains systémes Macintosh
ne nécessitent pas un adaptateur
de câble Macintosh.
Adaptateur Macintosh (non fourni)
