MODELOS QTREN080FLT • QTREN110FLT
TAPA DE TECHO *
CODO REDONDO
DE 4 PULG. *
CONDUCTO
REDONDO DE
4 PULG. *
TAPA
DE
PARED*
* Se compran
por separado

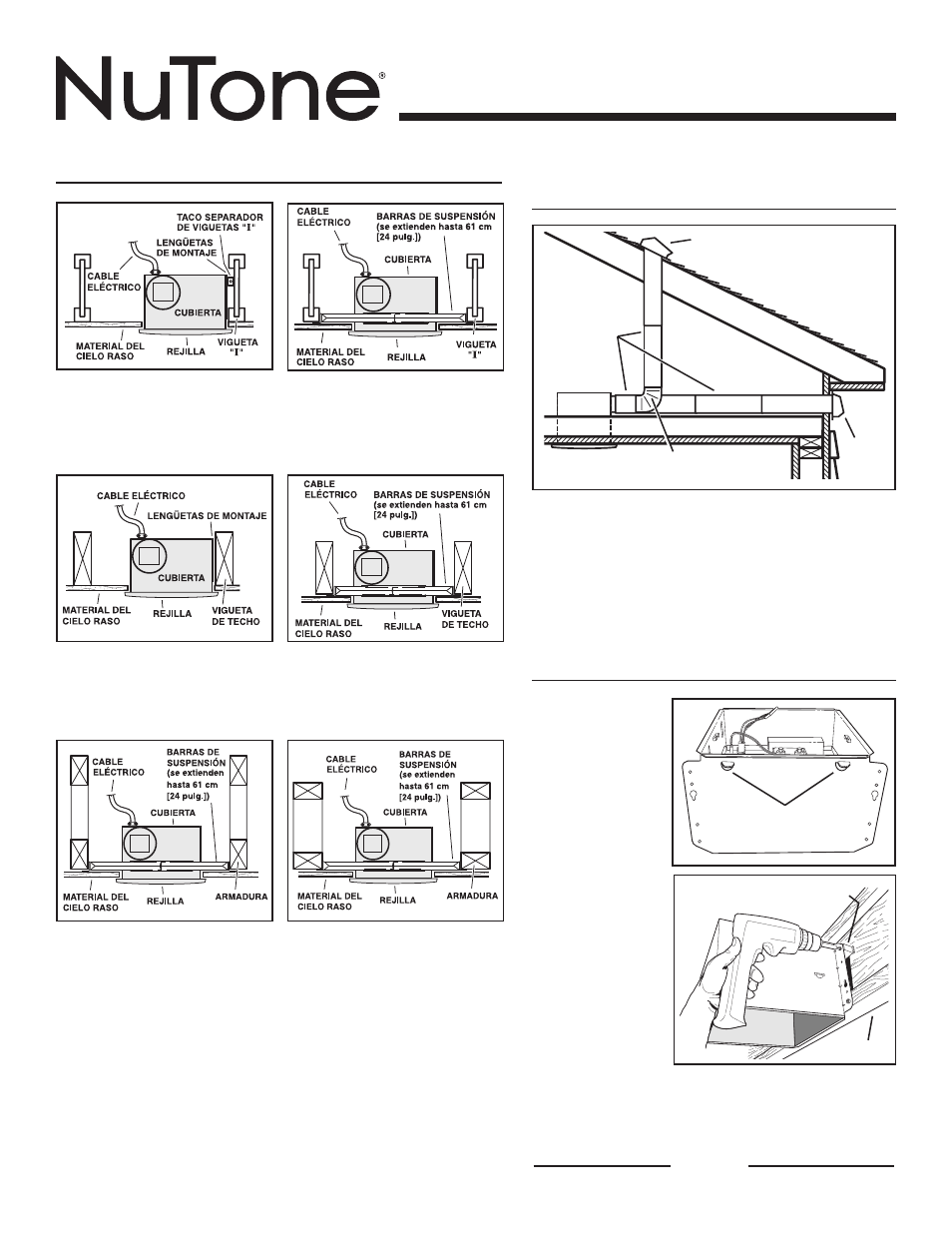

INSTALACIONES TÍPICAS PLANIFICACIÓN DE LA
INSTALACIÓN
Montaje de la cubierta en viguetas “I”.
Montaje de la cubierta en cualquier
parte entre armaduras por medio
de barras de suspensión.
Montaje de la cubierta en cualquier
parte entre las viguetas “I” por
medio de barras de suspensión.
Montaje de cubierta en viguetas. Montaje de la cubierta en cualquier
parte entre las viguetas por medio
de barras de suspensión.
Montaje de la cubierta en cualquier
parte entre armaduras por medio
de barras de suspensión.
El ventilador funcionará con más eficiencia y menos ruido si se
ubica en un sitio donde requiera el tramo de conducto más corto
posible y un mínimo número de codos.
Instale una tapa de techo o de pared que tenga un regulador de
tiro incorporado a fin de reducir los contratiros.
Alimente la unidad con el voltaje de línea y el cable eléctrico
apropiados.
O BIEN
INSTALE LA CUBIERTA Y
EL CONDUCTO
1a. Instale la
cubierta en
las viguetas
o viguetas
“I”.
Con un alicate,
doble las
LENGÜETAS de
la cubierta a 90°.
Sostenga la
cubierta en su
lugar de manera
que las lengüetas
de la cubierta
hagan contacto
con la parte
inferior de la
vigueta. Para el
montaje de la
cubierta se
utilizan cuatro (4)
tornillos o clavos.
Atornille o clave
la cubierta a la
vigueta a través de los orificios más bajos de cada brida
de montaje, y seguidamente a través de los más altos.
NOTA: Para el montaje en la VIGUETA “I”, tal como se
ilustra, se requiere utilizar SEPARADORES (incluidos)
entre el orificio más alto de cada brida de montaje y la
vigueta “I”.
VIGUETA “I”
SEPARADOR (se usa para
el montaje a la vigueta “I”)
LENGÜETA
