MODELOS QTXEN050 • QTXEN080 •

QTXEN110 • QTXEN150

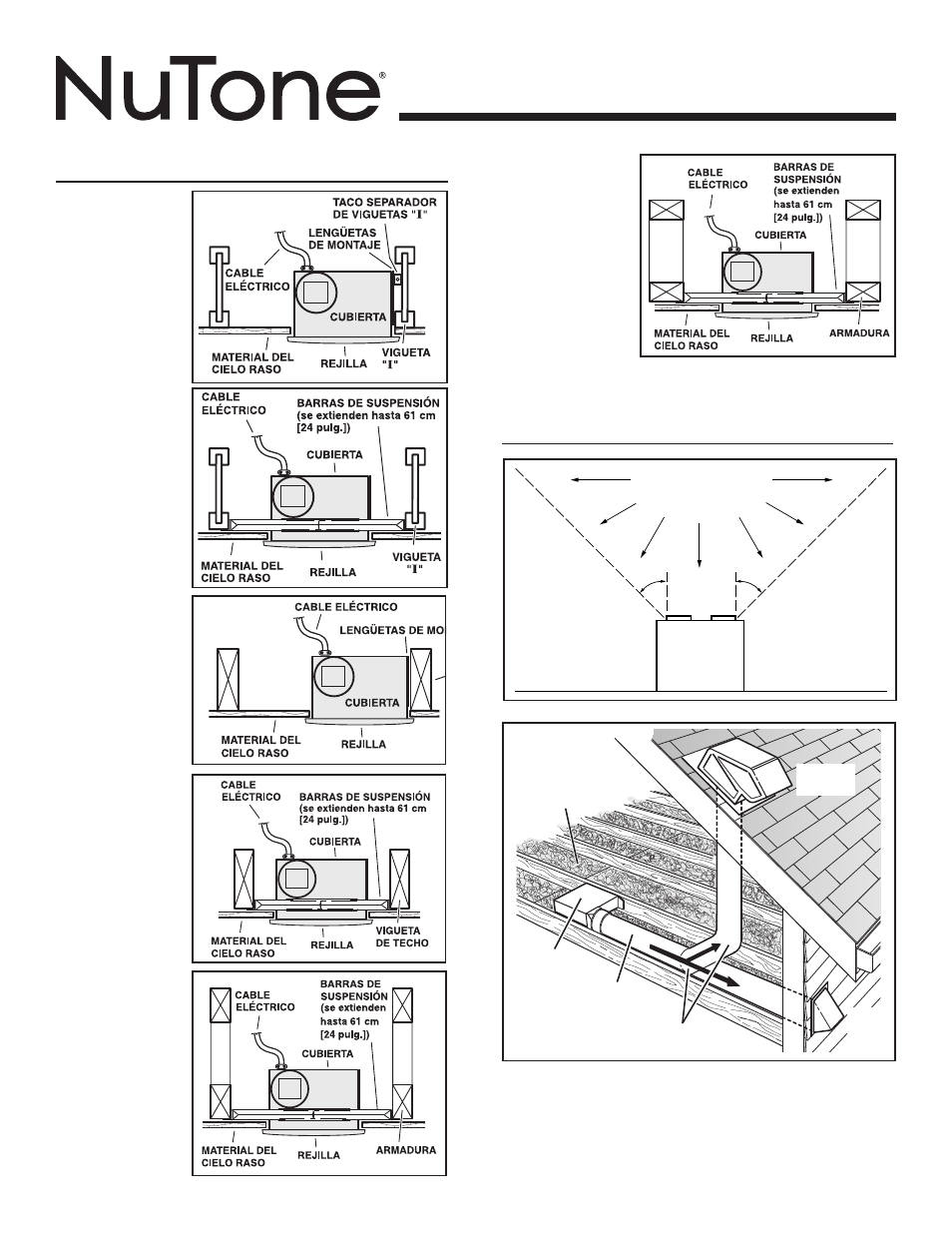

INSTALACIONES TÍPICAS

PLANIFICACIÓN DE LA
INSTALACIÓN

Montaje de la
cubierta en vigu-
etas “I”.

Montaje de la
cubierta en
cualquier parte
entre armaduras
por medio de
barras de sus-
pensión.

Montaje de la
cubierta en cu-
alquier parte en-
tre las viguetas
“I” por medio de
barras de sus-
pensión.

Montaje de cubi-
erta en viguetas.

Montaje de
la cubierta
en cualquier
parte entre
las viguetas
por medio
de barras de
suspensión.

Montaje de la
cubierta en
cualquier parte
entre armaduras
por medio de
barras de sus-
pensión.

El ventilador funcionará con más eficiencia y menos ruido si se ubica

en un sitio donde requiera el tramo de conducto más corto posible

y un mínimo número de codos.
Instale una tapa de techo o de pared que tenga un regulador de tiro

incorporado a fin de reducir los contratiros.
Alimente la unidad con el voltaje de línea y el cable eléctrico apro-

piados.

CODO REDONDO

DE 6 PULG.

*

Equipo

para cocinar

Piso

ÁREA QUE COCINA

No instale sobre o dentro

de esta área.

45

o

45

o

NO PARA EL

USO EN UN

ÁREA QUE COCINA.

CUBIERTA DE

vENTILADOR

CONDUCTO

REDONDO DE

6 PULG.

*

* Se compran

por separado

TAPA

DE

PARED*

TAPA DE

TECHO *

AISLAMIENTO

(Puede ser colocado

alrededor y sobre

de la cubierta del

ventilador.)
