Mini-fiche D-SUB à 15 broches
Câble d'interface

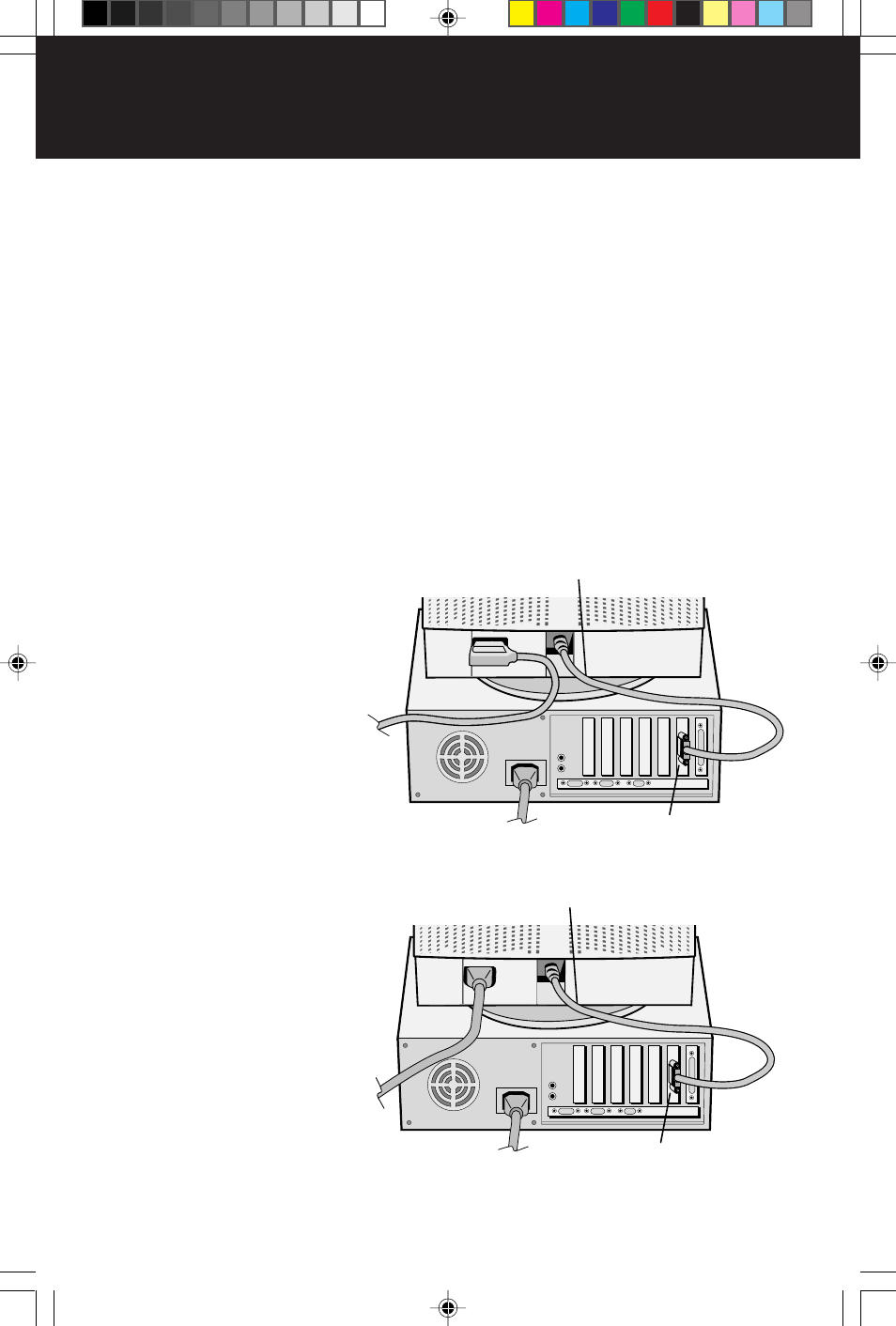

Figure A.1
Mini-fiche D-SUB à 15 broches
Câble d'interface
Figure A.2
21
Mise en marche rapide
Pour raccorder le moniteur MultiSync ® de série E au système, suivre
les directives ci-après :
1. Mettre l'ordinateur hors tension.
2. Si nécessaire, installer la carte vidéo dans le système. Pour plus d'informations, se
reporter au guide de l’utilisateur de la carte vidéo.
3. Pour le PC : Connecter la mini-fiche D-SUB à 15 broches du câble d’interface au
connecteur de la carte vidéo du système (Pour MultiSync E 750 MC : Figure A.1 et Pour
MultiSync E 950 MC : Figure A.2). Serrer toutes les vis.
Pour le Mac : Connecter l'adaptateur de câble MultiSync E 750 ou MultiSync E 950
Macintosh (non fourni) au connecteur de moniteur sur le Macintosh (Figure B.1). Fixer
l'extrémité de la mini-fiche D-SUB à 15 broches du câble d’interface à l'adaptateur de
câble MultiSync E
750 ou MultiSync E 950 Macintosh sur l'ordinateur (Figure B.1).
Serrer toutes les vis.
REMARQUE : Pour obtenir un adaptateur de câble MultiSync E 750 ou MultiSync
E 950 Macintosh, appeler NEC Technologies au (800) 820-1230.
4. Pour les informations de
téléchargement sur le fichier
INF Windows
® 95/98 pour
le moniteur MultiSync, se
reporter à la section
Références
de ce guide.
5. Connecter une extrémité du
cordon d'alimentation au
moniteur MultiSync de série E
et l'autre extrémité à la prise
de courant (Pour MultiSync
E
750 : Figure C.1 et Pour
MultiSync E 950 : Figure C.2).
6. Allumer le moniteur (Figure D.1) et
l'ordinateur.
REMARQUE : En cas de problème,
prière de se reporter à
la section Dépannage
de ce guide.
