Prima del montaggio
Rendimento ottimale della cappa
aspirante:
❑ Tubo di scarico corto, liscio.
❑ Il minor numero possibile di gomiti di tubo.
❑ Diametri di tubo possibilmente grandi e
gomiti grandi.
L'impiego di lunghi tubi di espulsione
ruvidi, di più gomiti di tubo o di
diametri piccoli causa una difformità
dall'indice di ricambio aria ottimale e
contemporaneamente un aumento del
rumore.
ṇ
Il produttore delle cappe aspiranti
non concede garanzia per reclami che
sono da attribuire alla progettazione ed
all’esecuzione del percorso dei tubi.
❑ Tubi tondi:
Consigliamo
un diametro interno di 150 mm, e
comunque min. 120 mm.
❑ I canali a sezione quadra devono avere
una sezione trasversale interna equivalente
a quella dei tubi tondi.
Essi non dovrebbero presentare forti
deviazioni.
l
120 mm ca. 113 cm 2
l 150 mm ca. 177 cm 2
❑ Nel caso di diametri di tubo diversi:
applicare il nastro di tenuta.
❑ Nel funzionamento a scarico d'aria
provvedere ad una sufficiente
alimentazione dell'aria.
Funzionamento a ricircolo d'aria
❑ Con filtro a carbone attivo, se non è
disponibile nessun'altra possibilità per il
funzionamento a scarico d'aria.

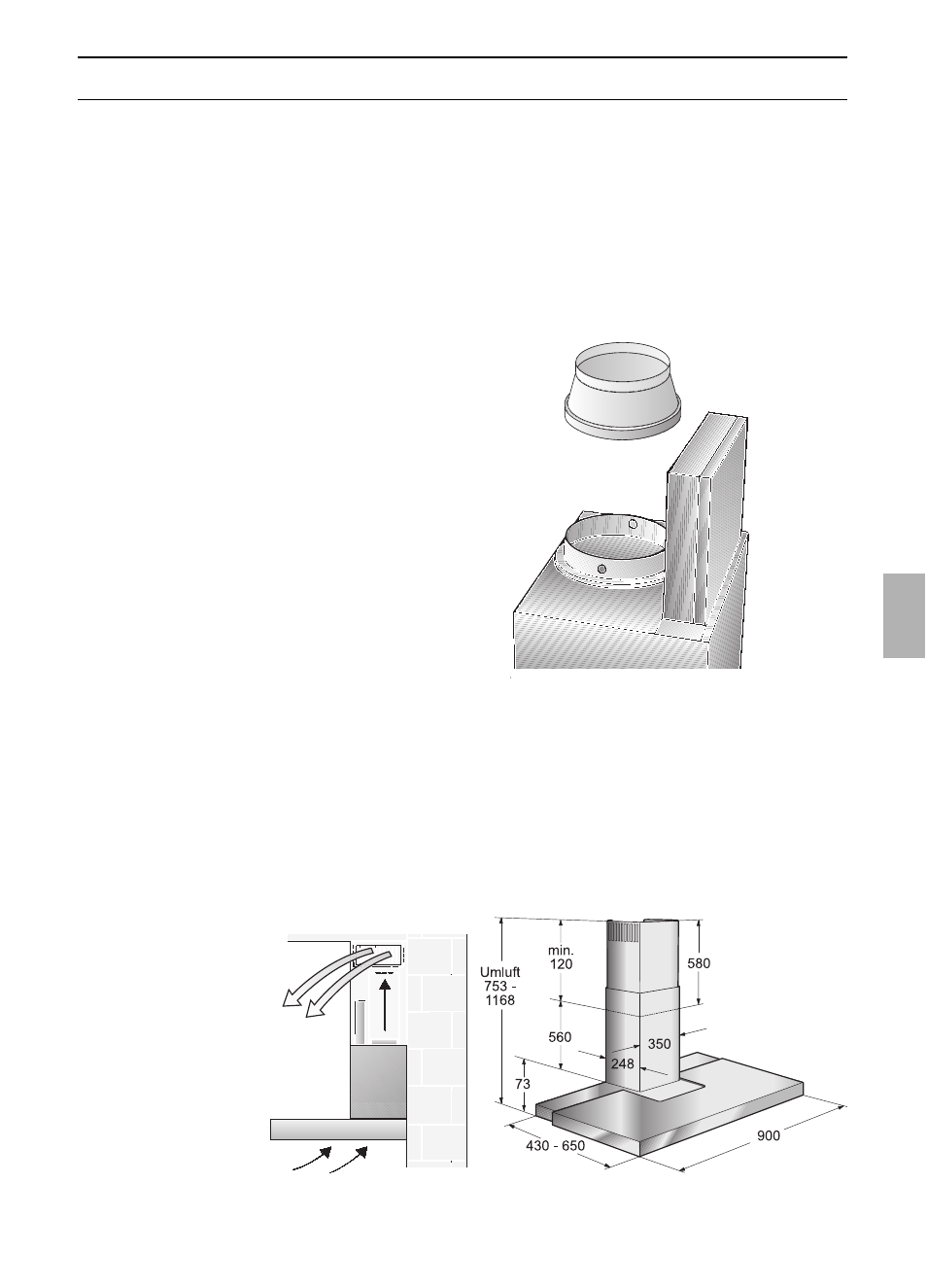

❑ Fissare il tubo di scarico dell'aria al
manicotto di riduzione.
Collegamento del tubo di scarico
l
150 mm:
❑ fissare il tubo di scarico direttamente al
manicotto dell'aria.
Collegamento del tubo di scarico
l
120 mm:
❑ Fissare il manicotto di riduzione
direttamente sul manicotto dell’aria.
ṇ
Potete acquistare
presso il fornitore
specializzato il set di
montaggio completo.
Trovate i relativi numeri
degli accessori
alla fine di queste
istruzioni per l'uso.
