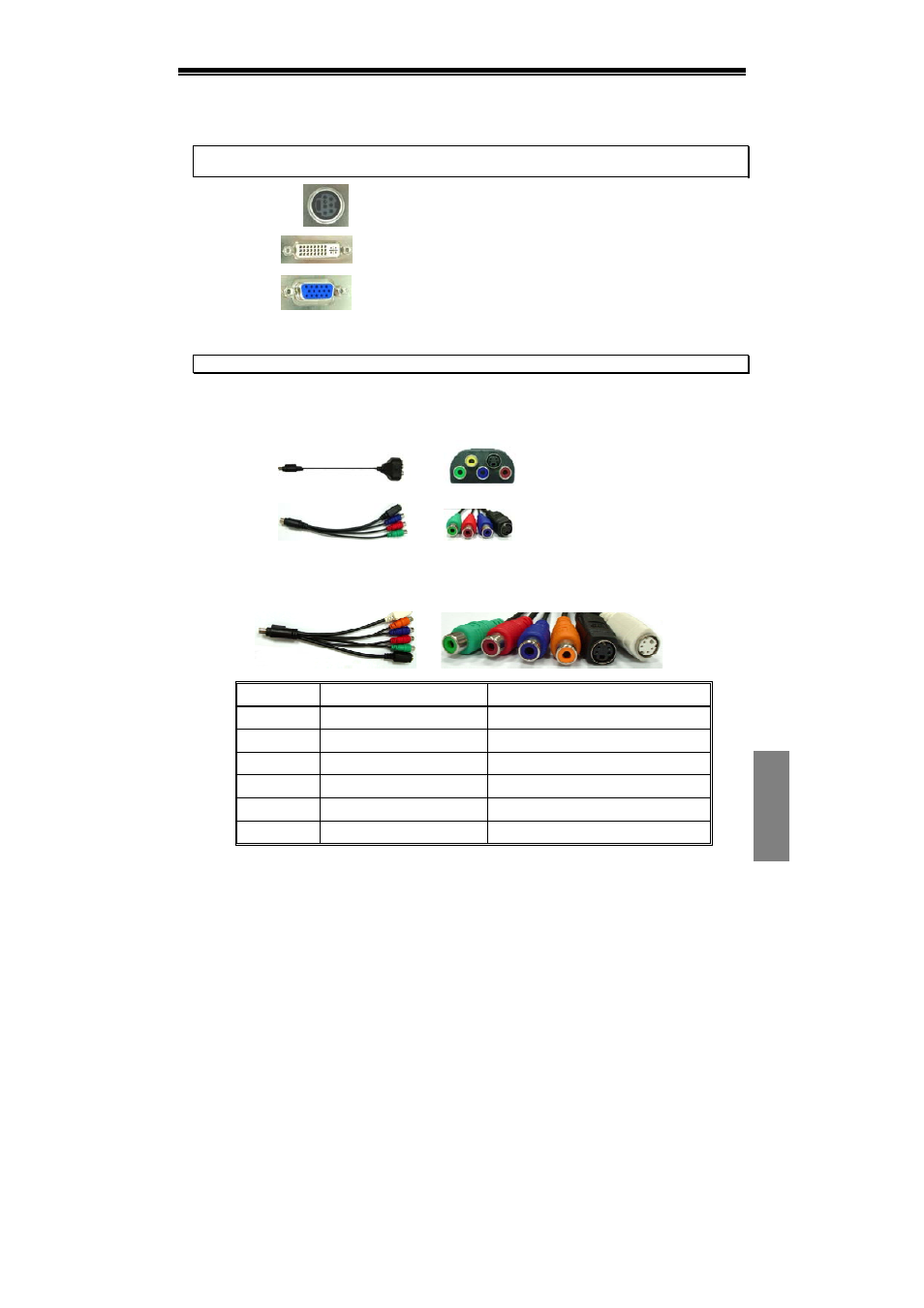

2.2 显卡接口
据你所购买的类型，您的 VGA 卡必须与下面接口一致。显示器与下列显卡中的其
中一个输出端连接，并确认显示器设置正确。查阅显示器安装说明更多相关细节。
注意: 基于每个显卡都有其特殊性能，您的图形卡上的 S-Video/HDTV/VIVO 接口可能
与以下图片所示的有所不同。
S-Video S-Video 常用于传输视频信号到 S-Video 兼容显示设备。
DVI-I
DVI-I (集成数字视频接口)接口应用 DVI-I 技术为数字显示装置提
供高速数字视频信号。
VGA
(D-Sub)
VGA (D-Sub) 15- pin 接头连接 CRT 或液晶显示器。
2.3 视频信号数据线
注意: 以下图示仅供参考。封装内的数据线可能跟图示稍有差别。
HDTV 数据线
通过 VGA 卡上特殊设计的 S-Video 接口，HDTV 数据线可传输高保真视频信号到您
的显示器。
类型 1 (AV-Out / S-Out &HDTV AV-Out x 3)
类型 2 (S-Out & HDTV AV-Out x 3)
视频输入 & 视频输出(VIVO 数据线)
通过 VGA 卡上特殊设计的 S-Video 接口，带视频输入功能的 VGA 卡模组可发送和
接收视频信号。使用 VIVO 数据线可同时传输内外的视频信号。
接口颜色 定义 功能
绿色 Y OUT HDTV AV-Out
红色 Pr OUT HDTV AV-Out
蓝色 Pb/COMP OUT HDTV AV-Out / Video-out (AV)
橙色 COMP IN Video-In (AV)
黑色 S-VID OUT S-Video Out
白色 S-VID IN S-Video In
