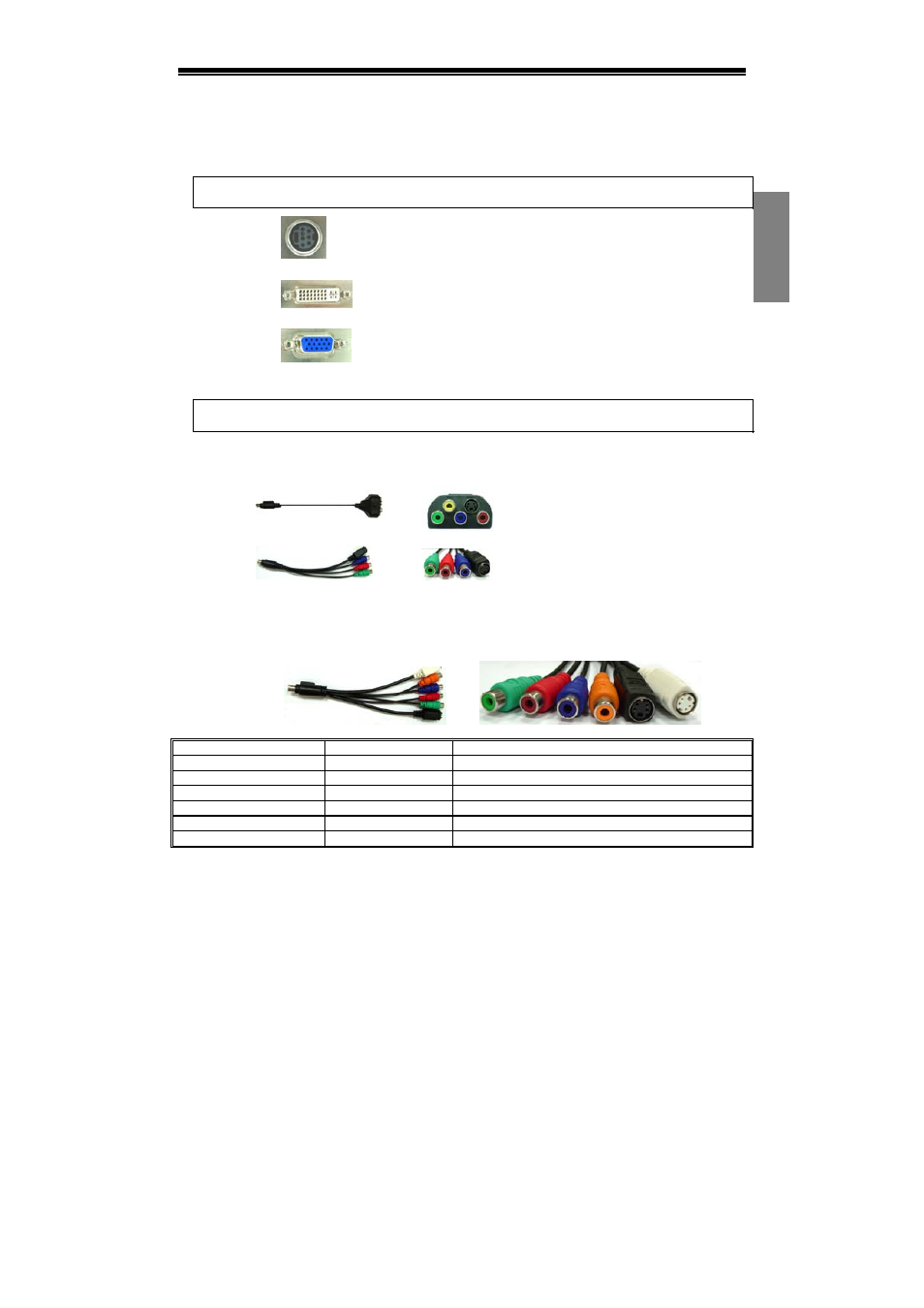

2.2 Anschlüsse an der Karte
Je nach dem erworbenen Modell kann Ihre VGA-Karte mit den folgenden Anschlüssen
ausgestattet sein. Verbinden Sie Ihren Monitor mit einem der folgenden
Ausgangsanschlüsse an der Grafikkarte. Stellen Sie dabei sicher, dass der Monitor
richtig konfiguriert ist. Für Einzelheiten hierzu sehen Sie bitte in der Installationsanleitung
Ihres Monitors nach.
Hinweis: In Abhängigkeit der in der Grafikkarte integrierten speziellen Funktionen kann der
S-Video/HDTV/VIVO-Anschluss auf Ihrer Grafikkarte von der folgenden Abbildung abweichen.
S-Video
Der S-Video-Anschluss wird verwendet, um Videosignale an ein
S-Video-kompatibles Anzeigegerät abzugeben.
DVI-I
Der DVI-I (Digital Video Interface – Integrated)-Anschluss verwendet
die DVI-I-Technologie, um High-Speed Digital-Videosignale an ein
digitales Anzeigegerät abzugeben.
VGA
(D-Sub)
Dieser analoge VGA (D-Sub)-Anschluss wird verwendet, um mit dem
herkömmlichen 15-poligen Anschluss eines CRT- oder LCD-Monitors
eine Verbindung herzustellen.
2.3 Videosignalkabel
Hinweis: Das folgende Bild gilt nur zur Darstellung. Das Kabel in Ihrem Paket kann etwas von dem
Bild abweichen.
HDTV-Kabel
Das HDTV-Kabel kann über den speziell konzipierten S-Videoanschluss an der
VAG-Karte hochauflösende Videosignale zu Ihrem Anzeigegerät übertragen.
Typ 1
(AV-Ausgang / S-Ausgang &HDTV
AV-Ausgang x 3)
Typ 2
(S-Ausgang &HDTV AV-Ausgang x 3)
Videoeingang & Videoausgang (VIVO-Kabel)
Die VGA-Kartenmodule mit der Videoeingabefunktion können über den speziell
konzipierten S-Videoanschluss an der VAG-Karte Videosignale senden und empfangen.
Verwenden Sie ein VIVO-Kabel, um gleichzeitig eingehende und ausgehende
Videosignale zu übertragen.
Anschlussfarbe Definition Funktion
Grün Y OUT HDTV AV-Ausgabe
Rot Pr OUT HDTV AV-Ausgabe
Blau Pb/COMP OUT HDTV AV-Ausgabe / Videoausgabe (AV)
Orange COMP IN Videoeingabe (AV)
Schwarz S-VID OUT S-Videoausgabe
Weiß S-VID IN S-Videoeingabe
