13
2
Placez le gabarit fourni sur le mur et
marquez l’emplacement des 4 trous où sera
fixé le support mural.
3
Avec l’aide d’une autre personne, placez la
plaque sur le mur et utilisez le niveau fourni
pour vous assurer qu’elle est parfaitement
horizontale.
4
Pendant que l’autre personne tient la
plaque en place, marquez l’emplacement
des 4 trous où sera fixé le support mural.
5
Mettez la plaque de côté et percez un trou
de guidage de 12 mm sur chaque marque.
Enlevez l’excès de poussière dans les trous.
6
Enfoncez une cheville pour mur de
béton (P) dans chaque trou, pour qu’elle
soit bien encastrée sans dépasser le mur, en
utilisant un marteau au besoin.
7

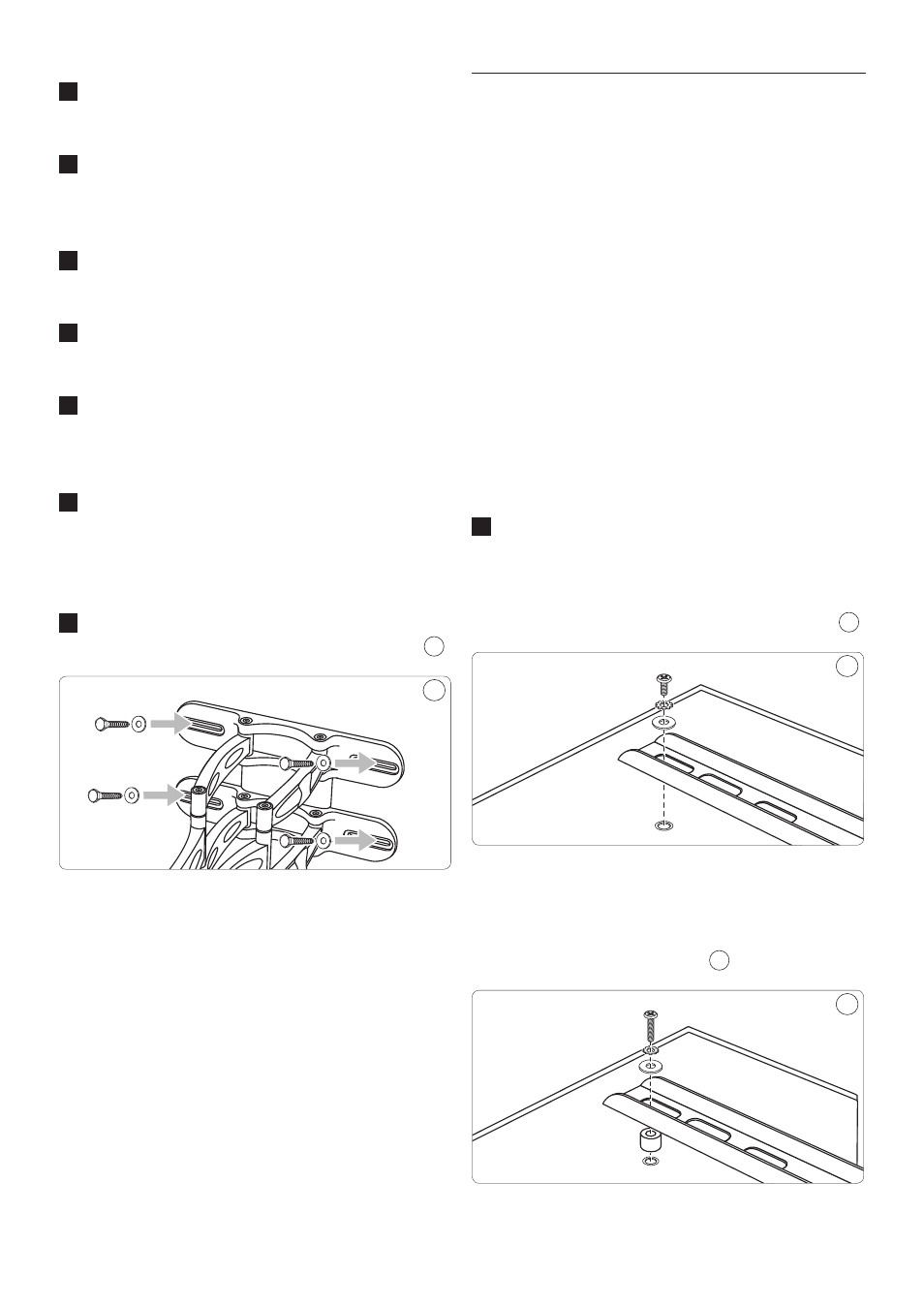

Positionnez le support dos au mur et fixez-
le à l’aide des boulons (Q) et des rondelles
de boulons (R) fournis. Ne serrez pas trop
les boulons et tenez le support jusqu’à ce
que tous les boulons soient bien en place.
8
Une fois les 4 boulons placés, vissez-les
chacun solidement. Ne les serrez pas trop.
2
2
D Remarque
Si le mur de maçonnerie est recouvert
de plâtre ou de gypse, les chevilles
doivent traverser complètement la
surface externe, sans dépasser le mur
de maçonnerie.
3.3 Fixation des bras sur l’écran
B Avertissement
Prenez toutes les précautions qui
s’imposent lors de cette partie de
l’installation. Évitez de poser l’écran
du téléviseur face au sol, car la surface
de visionnement risquerait d’être
endommagée.
D Remarque
Le support mural est vendu avec une
série de boulons de divers diamètres et
longueurs convenant à une vaste gamme
de modèles de téléviseurs. Les pièces de
quincaillerie contenues dans la trousse ne
seront pas toutes utilisées.
1
Déterminez la longueur de boulon requise
pour fixer le téléviseur au support mural en
examinant l’arrière du téléviseur.
A. Si l’arrière du téléviseur est plat :
utilisez les boulons courts (A, D, G ou J).
3
3
B. Si l’arrière de votre écran est courbé
ou en retrait : utilisez les boulons longs
(B, E, H, ou K) avec des rondelles
d’espacement (M ou N).
4
4
