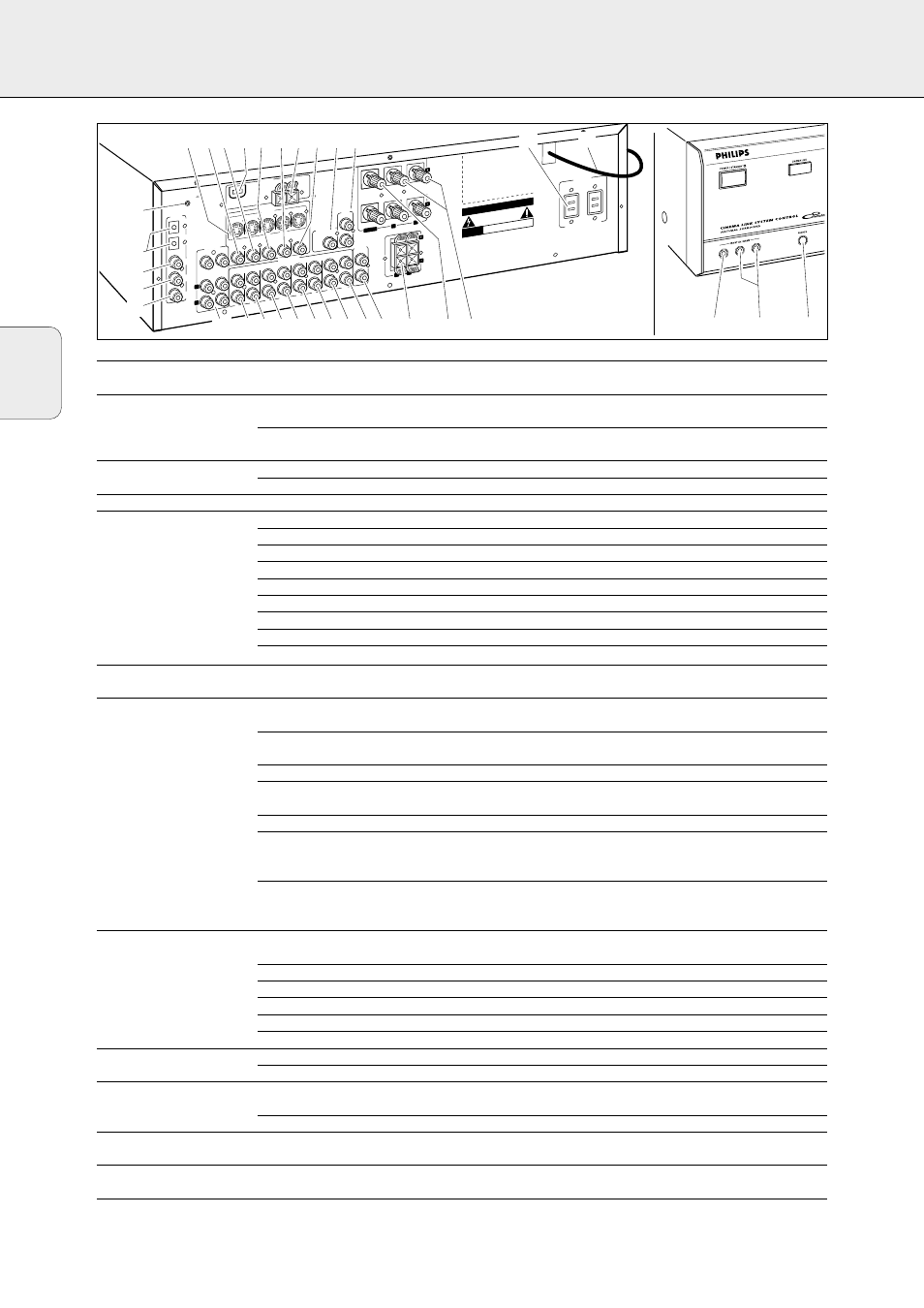

CONECTORES
Conectores
Nombre del conector
Conexiones
Toma de auriculares de
1 PHONES
Para la toma de auriculares de 6,3 mm en la parte frontal.
6,3 mm en la parte frontal.
Entradas de audio y vídeo 2 FRONT AV / GAME
Enchufes de salida de audio izquierdo y derecho para aparatos
lde a parte frontal (sólo como
cámaras de vídeo y consolas de videojuegos.
con el FR 995, FR 996).
3 FRONT AV / GAME
Enchufes de salida de vídeo para aparatos como cámaras de vídeo
y consolas de videojuegos.
FRONT SPEAKERS
4 R, L
Para los altavoces frontales izquierdo y derecho.
5 CENTER
Para el altavoz central.
SURROUND SPEAKERS
6 R, L
Para los altavoces envolventes izquierdo y derecho.
AUDIO IN/OUT
8 CDR/TAPE OUT
Para la entrada de una grabadora de CD o una platina de cintas.
9 CDR/TAPE IN
Para la salida de una grabadora de CD o una platina de cintas.
0 CD IN
Para la salida de un reproductor de CD.
! SAT IN
Para la salida de un sistema de satélite.
@ VCR OUT
Para la entrada de una grabadora de vídeo.
# VCR IN
Para la salida de una grabadora de vídeo.
$ TV IN
Para la salida del televisor.
% PHONO IN
Para la salida de un giradiscos de bobina MM.
¡ PHONO GND f
Cable a tierra del giradiscos.
Entrada de 6-canales
^ 6 CHANNEL / DVD INPUT Para la salida de 6-canales de aparatos como DVD o reproductores
de discos láser.
DIGITAL AUDIO IN/OUT
& COAX 1 IN
Para la salida coaxial de aparatos digitales (entrada predeterminada
para fuentes de DVD). (sólo con el FR 994, FR 995, FR 996)
& COAX OUT
Para la entrada coaxial de aparatos digitales como grabadoras de CD
o MD (sólo con el FR 963, FR 985, FR 986).
* COAX 2 IN
Para la salida coaxial de aparatos digitales.
( COAX OUT
Para la entrada coaxial de aparatos digitales como grabadoras de CD
o MD (sólo con el FR 994, FR 995, FR 996).
( COAX 1 IN
Para la salida coaxial de aparatos digitales (sólo con FR 963, FR 985, FR 986).
) OPTICAL IN
Para la salida óptica de aparatos digitales como reproductores DVD,
reproductores de CD, grabadoras de CD o reproductores MD
(sólo con el FR 963, FR 985, FR 986, FR 994).
) OPTICAL 1 (2) IN
Para la salida óptica de aparatos digitales como reproductores DVD,
reproductores de CD, grabadoras de CD o reproductores MD
(sólo con el FR 995, FR 996).
VIDEO IN/OUT
™ S-VIDEO
Entradas y salidas de vídeo S para aparatos de vídeo para obtener
una mejor calidad de vídeo (sólo con el FR 994, FR 995, FR 996).
£ DVD IN
Para la salida de un reproductor DVD.
≤ MON OUT
Para la entrada de un monitor (p. ej. de TV).
§ VCR IN
Para la salida de una grabadora de vídeo.
≥ VCR OUT
Para la entrada de una grabadora de vídeo (para la grabación).
ª SAT IN
Para la salida de un sistema satélite.
Conectores de antena
∞ AM LOOP
Para la antena de cuadro incluida.
• FM 300 Ω
Para la antena alámbrica incluida o antena exterior.
Salidas preamplificadas
7 CENTER PRE-OUT
Para la entrada de un televisor cuando se utiliza como altavoz central (es
posible sólo cuando se tiene conectado un sistema en bus CINEMA LINK).
º SUBWOOFER PRE-OUT Para la entrada de un subwoofer activo.
Sistema de control en bus ⁄ CINEMA LINK
Para salidas del Sistema de control en bus de un televisor Philips
con CINEMA LINK.
Para salidas de alimentación ¤ AC OUTLET
Aplica el mismo voltaje que el de la red de alimentación. Se permite
(no en todas las versiones)
una carga de hasta 120 W/1A en total.
Cable de alimentación
‹
Después de efectuar todas las conexiones, conecte el cable de
alimentación al enchufe mural.
