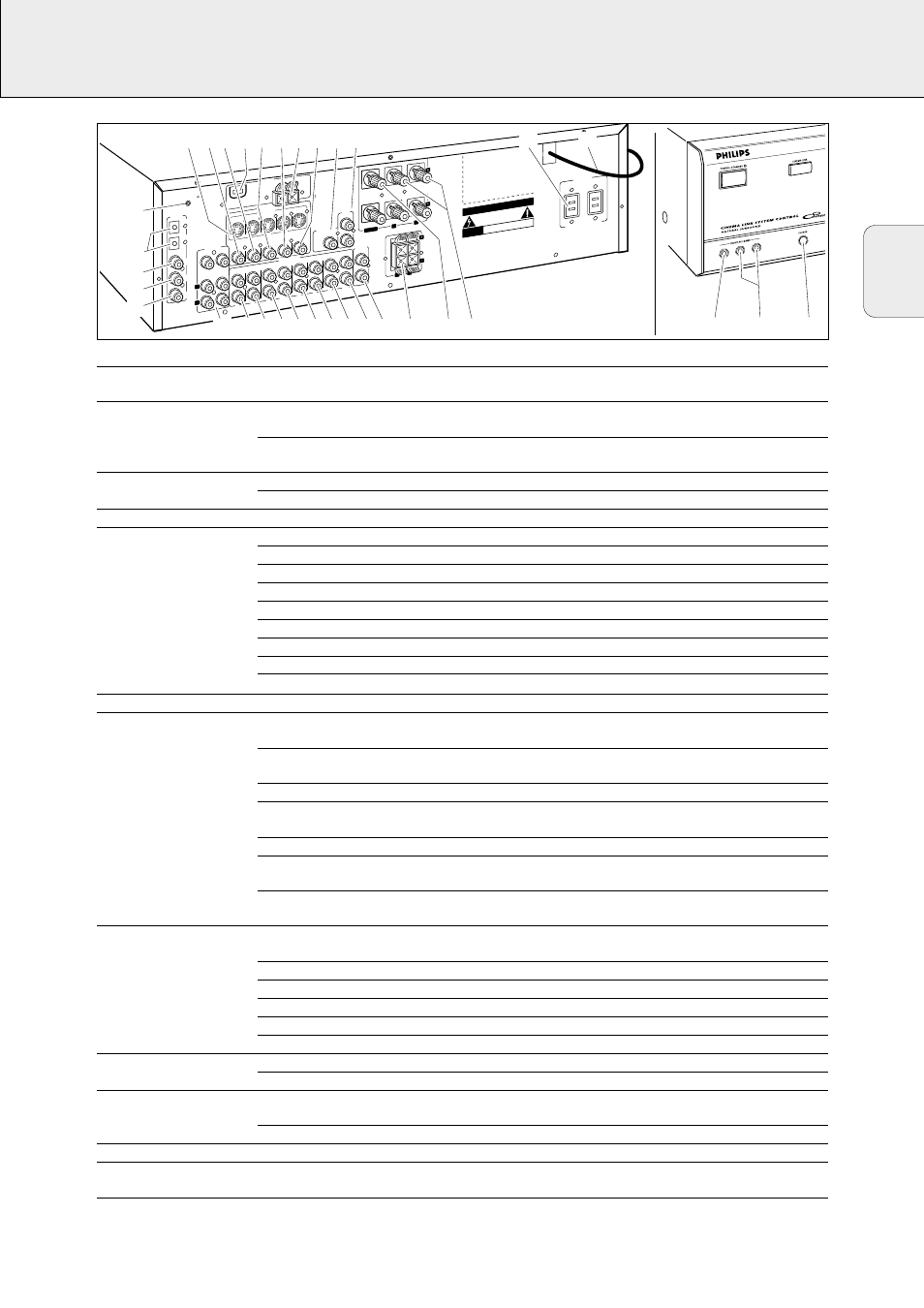

CONNECTEURS
Connecteurs
Nom des connecteurs
Connectez à :
Douille écouteur 6,3 mm
1 PHONES
Ecouteur avec fiche 6,3 mm.
à l‘avant.
Entrées audio et vidéo
2 FRONT AV / GAME
Prises de sortie audio gauche et droite pour des appareils tels que
à l‘avant (uniquement pour
caméras vidéo et consoles de jeux.
FR 995, FR 996).
3 FRONT AV / GAME
Prises de sortie vidéo pour des appareils tels que caméras vidéo et
consoles de jeux.
FRONT SPEAKERS
4 R, L
Enceinte avant droite et gauche.
5 CENTER
Enceinte central.
SURROUND SPEAKERS
6 R, L
Enceinte surround droite et gauche.
AUDIO IN/OUT
8 CDR/TAPE OUT
Entrée d‘un enregistreur CD ou d‘une platine cassette.
9 CDR/TAPE IN
Sortie d‘un enregistreur CD ou d‘une platine cassette.
0 CD IN
Sortie d‘un lecteur CD.
! SAT IN
Sortie d‘un système satellite.
@ VCR OUT
Entrée d‘un enregistreur vidéo.
# VCR IN
Sortie d‘un enregistreur vidéo.
$ TV IN
Sortie d‘un téléviseur.
% PHONO IN
Sortie d’un tourne-disques avec bobine MM.
¡ PHONO GND f
Câble de terre d’un tourne-disques.
Entrée à 6 canaux
^ 6 CHANNEL /DVD INPUT Sortie à 6 canaux des applications telles que DVD ou lecteurs Laserdisc.
DIGITAL AUDIO IN/OUT
& COAX 1 IN
Sortie coaxiale des applications numériques (entrée par défaut pour
le DVD source). (uniquement pour FR 994, FR 995, FR 996)
& COAX OUT
Entrée coaxiale des applications numériques telles que les enregistreurs CD
ou les enregistreurs MD (uniquement pour FR 963, FR 985, FR 986).
* COAX 2 IN
Sortie coaxiale des applications numériques.
( COAX OUT
Entrée coaxiale des applications numériques telles que les enregistreurs
CD ou les enregistreurs MD (uniquement pour FR 994, FR 995, FR 996).
( COAX 1 IN
Sortie coaxiale des applications numériques (uniquement FR 963, FR 985, FR 986).
) OPTICAL IN
Sortie optique des applications numériques telles que lecteurs DVD, lecteurs CD,
enregistreurs CD ou lecteurs MD (uniquement FR 963, FR 985, FR 986, FR 994).
) OPTICAL 1 (2) IN
Sortie optique des applications numériques telles que lecteurs DVD, lecteurs
CD, enregistreurs CD ou lecteurs MD (uniquement FR 995, FR 996).
VIDEO IN/OUT
™ S-VIDEO
Entrées/sorties S-Video des appareils vidéo, permettant une meilleure
qualité vidéo (uniquement pour FR 994, FR 995, FR 996).
£ DVD IN
Sortie d‘un lecteur DVD.
≤ MON OUT
Entrée d‘un moniteur (par ex. le téléviseur).
§ VCR IN
Sortie d‘un enregistreur vidéo.
≥ VCR OUT
Entrée d‘un enregistreur vidéo (pour enregistrement).
ª SAT IN
Sortie d‘un système satellite.
Connecteurs d‘antenne
∞ AM LOOP
Antenne-cadre comprise dans la livraison.
• FM 300 Ω
Antenne câblée ou antenne extérieure.
Sorties préamplifiées
7 CENTER PRE-OUT
Entrée d‘un téléviseur utilisé comme enceinte central (uniquement
possible lorsque le bus de système CINEMA LINK a été connecté).
º SUBWOOFER PRE-OUT Entrée d‘un subwoofer alimenté.
Bus de commande système ⁄ CINEMA LINK
Douille de commande système d‘un téléviseur Philips avec CINEMA LINK.
Sorties secteur (pas valable ¤ AC OUTLET
Alimente la même tension que le secteur. Charge totale utilisée
pour toutes les versions)
jusqu‘à 120 W/1A.
Cordon secteur
‹
Une fois que toutes les autres connexions ont été faites,
branchez le cordon secteur à la prise murale.
OUT
VCR
CAUTION
RISK O
F ELECT
RIC SH
OCK
DO NO
T OPEN
AVIS
RISQUE DE CHO
C ELECTRIQU
E
NE PAS OUVRIR
Designed and developed by Philips in the European
Community.
Manufac
tured under license fro
m Dolby Laboratories.
”DOLBY“, ”DOLBY DIG
ITAL“, ”PRO
LOGIC“ and the
double-D Symbol are tradem
arks of Dolby Laboratories.
Confidential Unpublished W
orks.
©1992–1997 Dolby Laboratories. All rights reserved.
Manufactured under license from Digital Theater
Systems. Inc. US Pat. No. 5,451,942 and other world-
wide patents issued and pending. ”DTS“ and ”DTS
Digital Surround“ are trademarks of D
igital Theater
Systems, Inc. Copyright 1996 Digital Theater System
s,
Inc. All Rights Reserved.
SURRO
UND
SPEAK
ERS
L
EACH
SPEAKER
≥ 6 Ω
R
R
L
FRONT
SPEAKERS
EACH SPEAKER
≥ 6 Ω
PHONO G
ND.
CENTER
IN
PLAY
IN
IN
OUT
REC
IN
PLAY
OUT
REC
COAX
OUT
FM 300 Ω
DIGITAL
AUDIO
IN/OUT
OPTICAL
1
IN
COAX 2
IN
PHONO
VCR
TV
SAT
CD
CDR/TA
PE
AUDIO IN
/OUT
IN
IN
PRE-O
UT
120W/1A MAX. SWITCHED
AC OU
TLET
120V - 60 Hz
CENTE
R
OUT
REC
IN
PLAY
DVD
IN
MON
OUT
VCR
SAT
IN
SUBW
OOFER
PRE-OU
T
CINEMA
LINK
AM LO
OP
OPTICAL
2
IN
CENTE
R
SUBW.
6 CHAN
NEL/
DVD INP
UT
COAX 1
IN
L
R
4
5
6
7
8
9
0
!
@
#
$
¤
‹
⁄
%
^
&
*
(
)
¡
™ £ ≤ ∞ § ≥ • ª º
SURR.
FRONT
IDEO IN
/O
S-VIDEO
DVD
MON
VCR
SAT
IN
ANTENN
A
1
2
3
