22
Fr
AVERTISSEMENT
L’alimentation de l’ordinateur personnel doit toujours être coupée avant
la connexion des câbles.

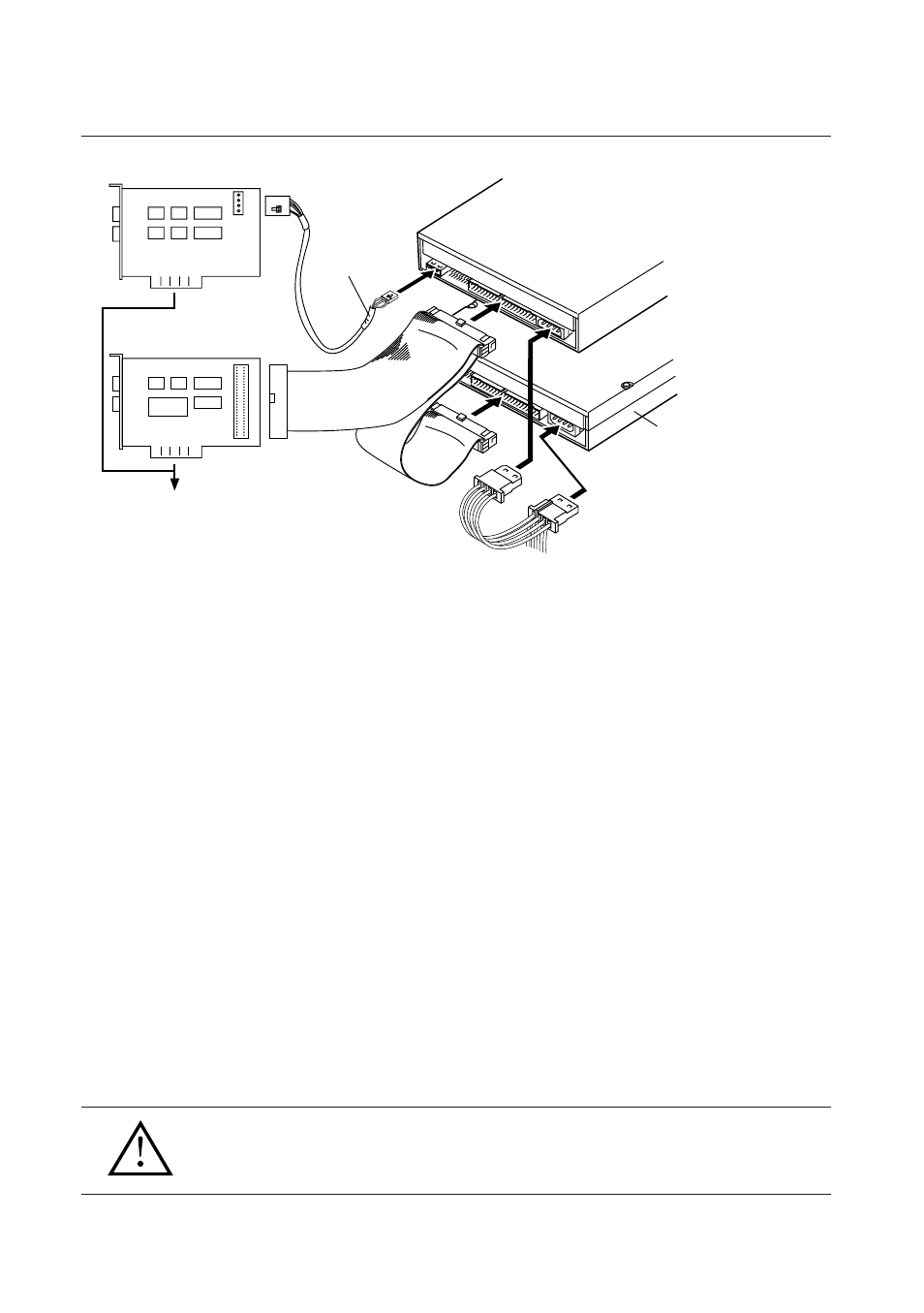

Fig. 4
CONNEXION DU LECTEUR AU MILIEU
D’UNE CHAINE SCSI
Lorsqu’un disque dur SCSI ou un autre équipement SCSI est également installé dans
l’ordinateur, connecter en fonction de la méthode suivante.
¶ Couper l’alimentation de l’ordinateur personnel.
¶ Régler le numéro ID SCSI pour qu’il soit différent des numéros ID de toutes les
autres unités SCSI.
¶ Mettre la terminaison OFF.
¶ Connecter le câble d’alimentation de l’ordinateur personnel. Au moment de la
connexion, faire attention à la polarité des câbles. Utiliser un câble d’alimentation
ayant deux connecteurs ou plus en parallèle.
¶ Connecter le connecteur d’interface SCSI. A ce moment, confirmer que la broche
1 du connecteur SCSI est correctement connectée à la broche 1 du câble. Utiliser
un câble ayant deux connecteurs ou plus en parallèle.
¶ Lorsqu’une plaque sonore est utilisée, connecter la sortie audio avec un câble audio
à la plaque sonore.
Broche 1
Broche 1
DVD-U02
Câble
d’interface
SCSI
Câble audio
Dans une fente d’extension
de l’ordinateur personnel
Adaptateur
hôte SCSI
Plaque sonore
Vers l’alimentation de
l’ordinateur personnel
Disque dur SCSI
