Page 66

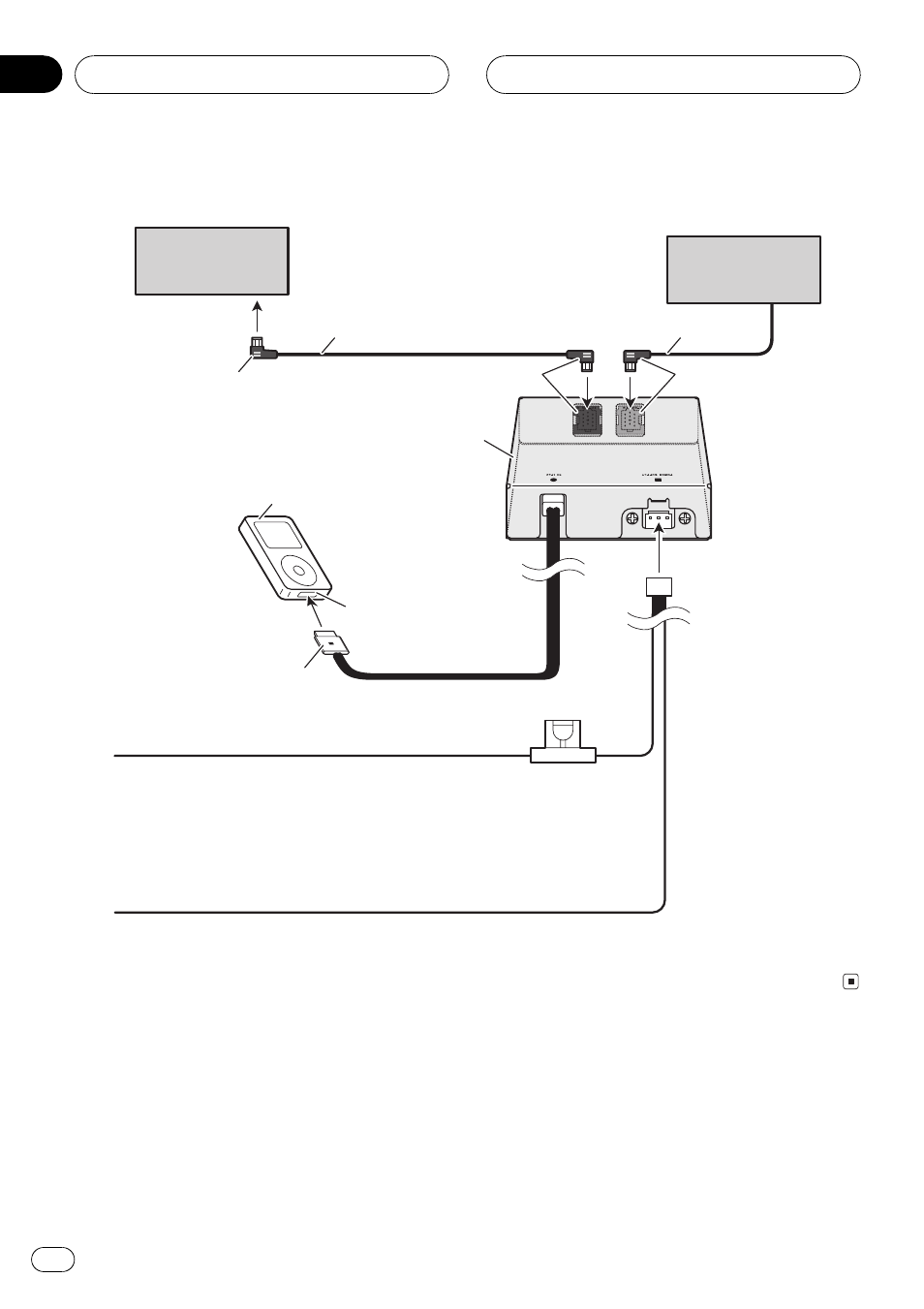

Collegamento delle unità
Nero (terra)
Alla scocca del veicolo (in metallo).
Fusibile (2 A)
Giallo
Al terminale sempre alimentato,
indipendentemente dalla posizione
dell’interruttore della chiave di
avviamento.
1,5 m
1,5 m
Cavo IP-BUS
Cavo IP-BUS
Blu
All’ingresso IP-BUS
(blu)
Porta connettore Dock
Connettore Dock
iPod, iPod mini o iPod Photo
Lettore multi-CD
(venduto a parte)
Unità principale
Nero
Questa unità
Collegamenti
It
66
Sezione
04
