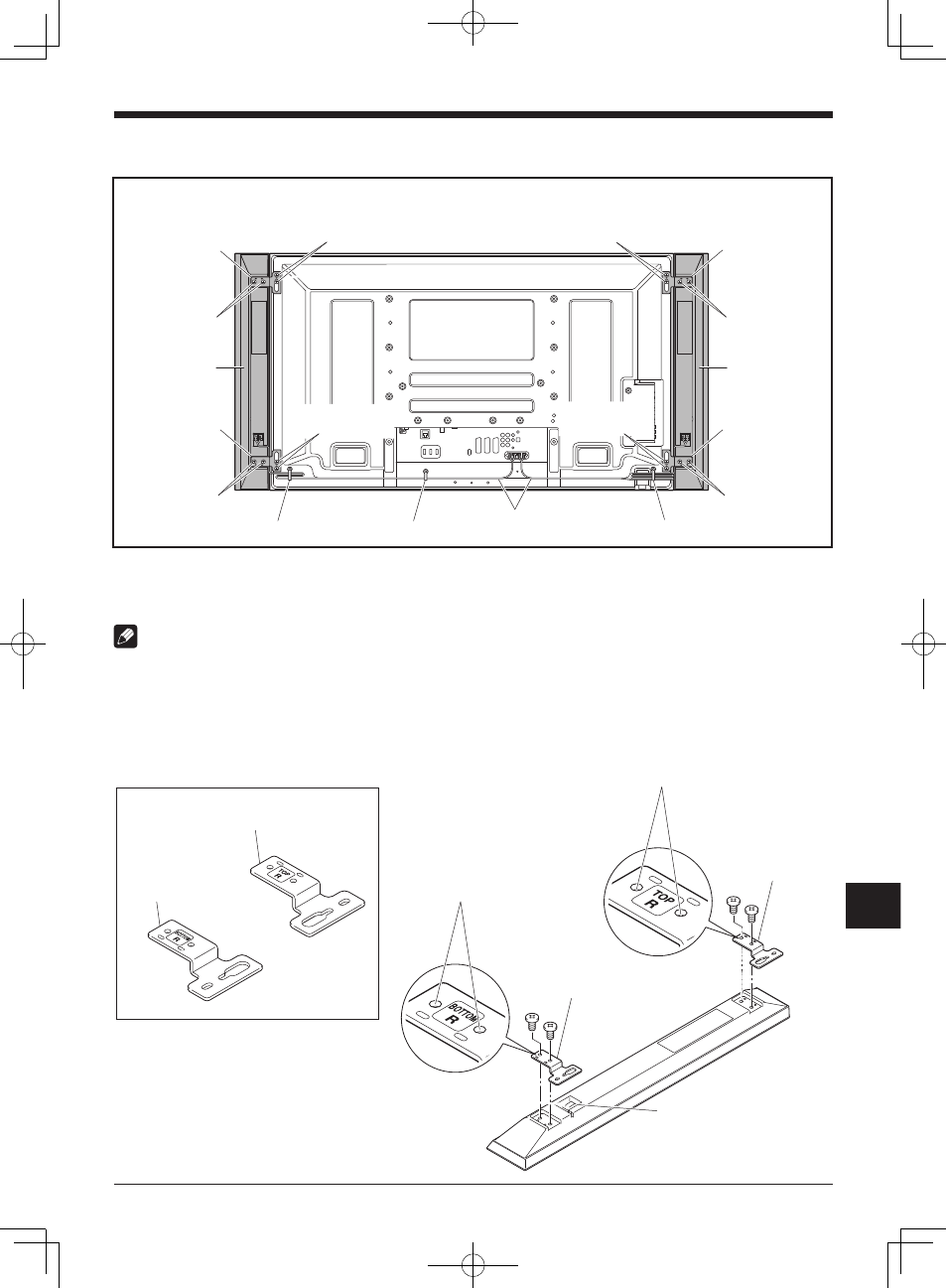

平面電視配備
已安裝揚聲器的平面電視
紮線扣 � 紮線扣 � 紮線扣 �
揚聲器連接線
揚聲器 揚聲器
揚聲器固定螺絲
������������
揚聲器固定螺絲
������������
揚聲器固定螺絲
������������
揚聲器固定裝置
（左側上方）
揚聲器固定裝置
（左側下方 ）
揚聲器固定螺絲
������������
揚聲器固定螺絲
������������ 揚聲器固定螺絲
������������
揚聲器固定螺絲
������������ 揚聲器固定螺絲
������������
揚聲器固定裝置
（右側上方）
揚聲器固定裝置
（右側下方）
���平面電視配件
使用桌上支架時：
備註：
安裝揚聲器前，請先安裝平面電視 KRP-TS02 系列桌上支架（或其他先鋒平面電視支架）。
1. 結合揚聲器及固定裝置。
左右揚聲器各設有一組用以固定上下方的裝置。請將正確的固定裝置安裝到揚聲器背面的上及下方，並以隨附
的螺絲鎖上。
（圖例所示為右側固定裝置之安裝，相同步驟亦適用於左側之固定裝置。）
將揚聲器的端子（位於底部）
朝向您。
揚聲器固定裝置（右側上方）
（槽縫的用途為固定至頂端。）
揚聲器固定裝置
（右側下方）
揚聲器固定裝置
（右側下方）
揚聲器固定裝置
（右側上方）
螺絲孔
螺絲孔
