19
Nederlands
Nederlands

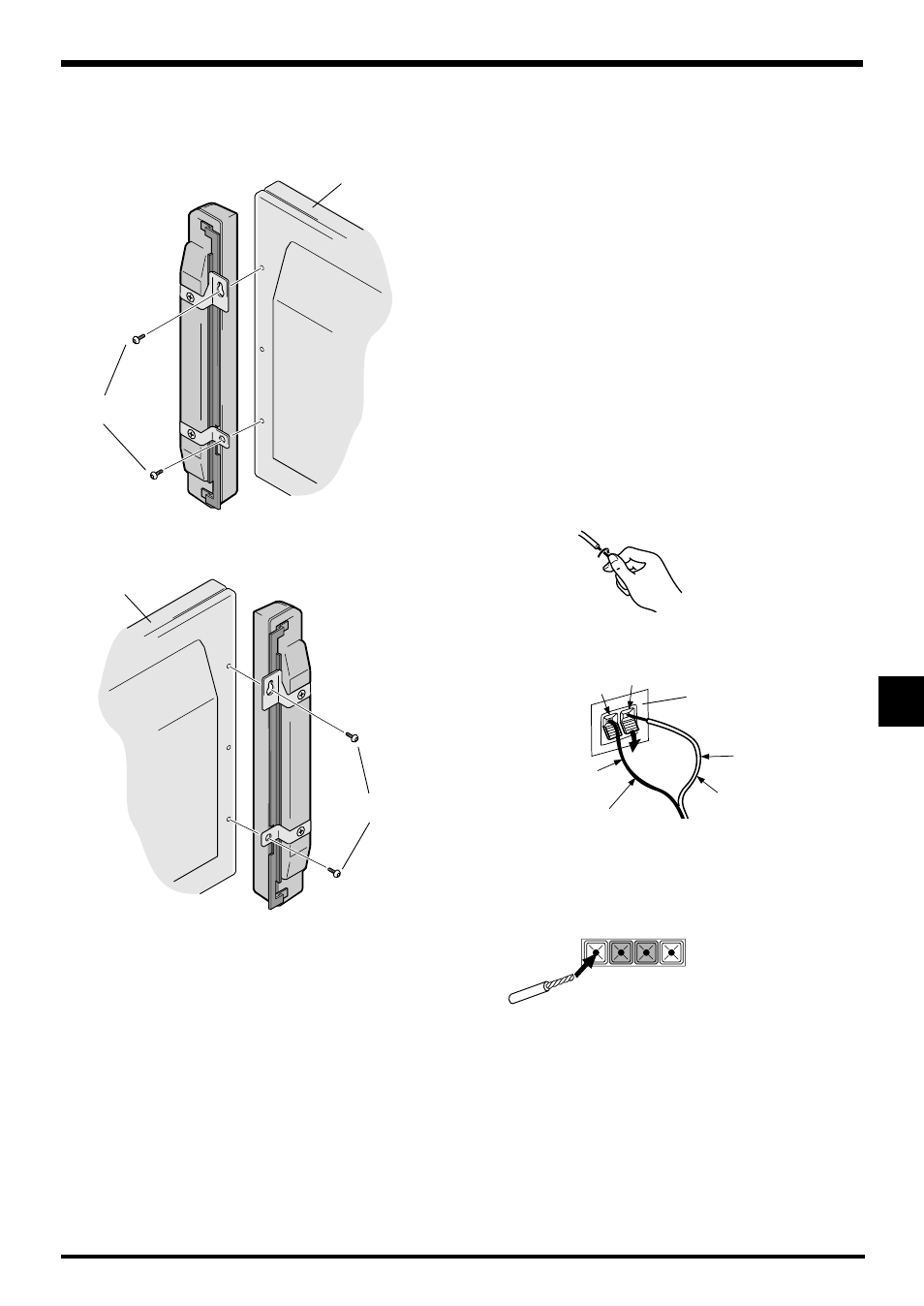

2 Bevestig de luidsprekers tegen het
beeldscherm.
Bevestig de eenheid met de aanduiding ‘RIGHT’ (rechts)
tegen de rechterzijde van het beeldscherm.
Bevestig de eenheid met de aanduiding ‘LEFT’ (links) tegen
de linkerzijde van het beeldscherm.
Platte verzonken
schroef
Platte verzonken
schroef
Plasma display
OPMERKING:
÷ Wanneer het beeldscherm met gemonteerde
luidsprekers moet worden verplaatst, mag het niet aan
de luidsprekers worden opgetild. Til het beeldscherm
bij het verplaatsen aan de onderzijde op.
÷ Het gaas voor de luidsprekers biedt weliswaar
bescherming, maar door het gaas in te drukken of
voorwerpen door het gaas te steken kunnen de
luidsprekers beschadigd raken.
Plasma display
1 Bevestig de luidsprekers tegen het beeldscherm door
eerst de bovenste schroef op de aangegeven plaats te
monteren en de schroef aan te draaien totdat er nog
ongeveer 5 mm ruimte is tussen de kop van de schroef
en de achterzijde van het beeldscherm.
2 Controleer aan de achterzijde van de luidspreker of deze
aan de juiste kant zit (LEFT hoort links, RIGHT hoort
rechts). Controleer of de aanduiding UP naar boven wijst
en bevestig dan de luidspreker door de bovenste
montagebeugel over de kop van de schroef naar beneden
te schuiven tot de montagebeugel vasthaakt.
3 Druk de onderste montagebeugel tegen het beeldscherm
en draai de schroef tot halverwege aan.
4 Verschuif de luidspreker zodat de opening tussen de
luidspreker en het beeldscherm gelijkmatig is en draai de
beide schroeven vast.
AANSLUITING OP EEN
PLASMADISPLAY
(Luidsprekeruitgangen van het plasmabeeldscherm)
2. Druk de klembeugel in, steek de kabel in het gat en laat de klem-
beugel los.
1. Verwijder een deel van de isolatie en draai het kabeluiteinde in
elkaar.
1 Aansluiten van de luidsprekerkabels
Ingang van de luidspreker.
3. Bij de luidsprekeruitgangen van het plasmabeeldscherm drukt u
het aansluitklepje open, steekt u de kabel in de aansluiting en drukt
u vervolgens het klepje weer stevig dicht om de kabel op zijn plaats
te houden.
ª · · ª
R L
Luidsprekeruitgangen van
het plasmabeeldscherm.
1 Schakel de voedingsspanning van het
plasmabeeldscherm uit.
2 Verbind de ingangen van de luidsprekers met de
uitgangen van het plasmabeeldscherm met behulp van
de bijgeleverde luidsprekerkabels. Zorg ervoor dat
daarbij de positieve
ª en negatieve · aansluitingen
overeenstemmen.
Aansluiting · (zwart)
Naar de ª aansluiting
Naar de · aansluiting
Aansluiting ª (rood)
• Na het maken van de aansluiten trekt u voorzichtig aan
de kabels om te controleren of de uiteinden ervan goed
vast zitten. Een slechte verbinding kan storing en ruis
veroorzaken.
• Indien de kabeluiteinden uitsteken en de aansluitingen
ª en · worden kortgesloten, raakt het
plasmabeeldscherm overbelast en zal het niet meer
werken. Hierdoor kan schade ontstaan.
• Bij verwisselen van de aansluitingen van één van de
luidsprekers (links of rechts) op het plasmabeeldscherm
zullen de basweergave en de ruimtelijkheid van het geluid
afnemen en zal er geen juist stereoeffect optreden.
Rood
Zwart
