Pour la sortie deux canaux, connectez les pri-
ses RCA au jack d
’entrée RCA A.
2 Fil de connexion avec prises RCA (vendu sépa-
rément)
3 Depuis le système stéréo du véhicule (sortie
RCA)
Connexions lors de
l
’utilisation du fil d’entrée
des haut-parleurs
Connectez les fils de sortie des haut-parleurs
du système stéréo du véhicule à l
’amplifica-
teur à l
’aide du fil d’entrée des haut-parleurs
fourni.
! Ne connectez pas simultanément l’entrée
RCA et l
’entrée des haut-parleurs.

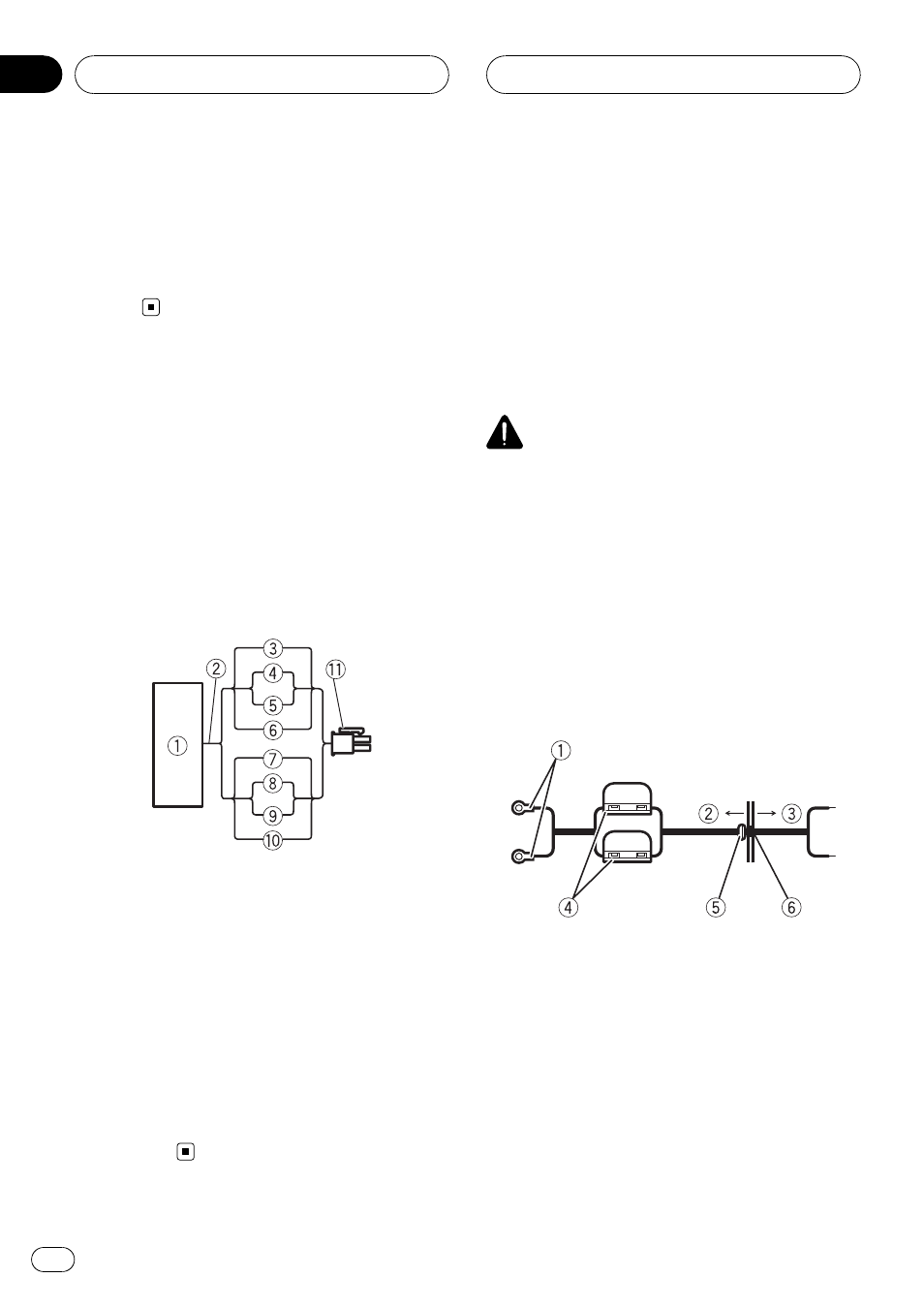

1 Système stéréo du véhicule
2 Sortie des haut-parleurs
3 Blanc : Canal A,
+ gauche
4 Blanc/noir : Canal A, * gauche
5 Gris/noir : Canal A, * droite
6 Gris : Canal A, + droite
7 Violet : Canal B, + droite
8 Violet/noir : Canal B, * droite
9 Vert/noir : Canal B, * gauche
a Vert : Canal B, + gauche
b Connecteur d ’entrée des haut-parleurs
Vers la borne d
’entrée des haut-parleurs de
l
’appareil.
Connexion de la borne
d
’alimentation
! L’utilisation d’un fil de terre RD-223 et d’un
fil de batterie rouge spécial, disponibles sé-
parément, est recommandée. Connectez le
fil de la batterie directement sur la borne
positive (
+) de la batterie du véhicule et le
fil de terre sur la carrosserie du véhicule.
ATTENTION
Si le fil de la batterie n
’est pas fermement fixé à la
borne à l
’aide des vis de la borne, des risques de
surchauffe, d
’anomalie de fonctionnement et de
blessures, brûlures mineures incluses, existent.
1 Positionnez le fil de la batterie du
compartiment du moteur jusqu
’à l’intérieur
du véhicule.
Une fois toutes les autres connexions de l
’am-
plificateur effectuées, connectez la borne du
fil de batterie de l
’amplificateur à la borne po-
sitive (
+) de la batterie.
1 Borne positive ( +)
2 Compartiment du moteur
3 Intérieur du véhicule
4 Fusible (30 A) × 2
5 Insérez la rondelle en caoutchouc du joint
torique dans la carrosserie du véhicule.
6 Percez un trou de 14 mm dans la carrosse-
rie du véhicule.
Connexion des appareils
Fr
24
Section
03
