• Fuente de energía
100 — 240 VAC, 50/60 Hz
• Consumo de energía
48W (caract.)
• Temperatura (de funcionamiento)
0° C a 35° C
• Humedad relativa
20% a 80%
• MTBF del sistema
50.000 h (excepto
CCFL 40.000 h)
* Este información está sujeta a cambio sin previo aviso.

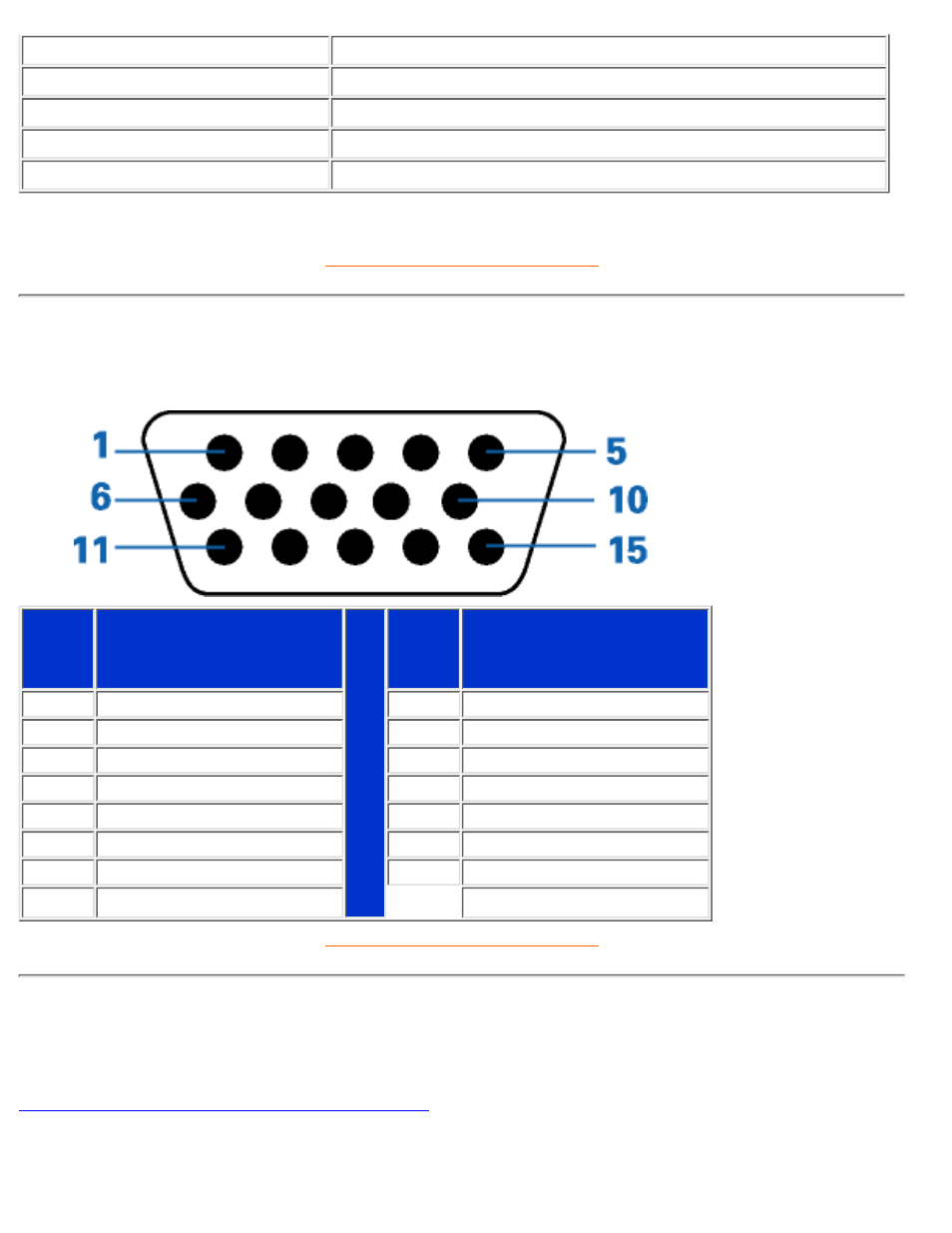

Asignación de los pines de señales
Conector D-sub de 15 contactos (macho) del cable de señal (sistemas IBM):
Núm.
de
Espiga
Asignación
Núm.
de
Espiga
Asignación
1
Entrada vídeo rojo
9
DDC +5V
2
Entrada vídeo verde
10
Tierra lógico
3
Entrada vídeo azul
11
Tierra
4
Tierra
12
Línea datos serie (SDA)
5
Tierra
13
Sinc-H
6
Tierra vídeo rojo
14
Sinc-V
7
Tierra vídeo verde
15
Línea reloj datos (SCL)
8
Tierra vídeo azul
Vistas del Producto
Siga los vínculos para observas diferentes vistas del monitor y de sus componentes.
Descripción de la vista frontal del producto
