- 16 - - 33 -
Motor Protector
➢ ➢ Edge cleaning feature enables
improved cleaning of carpets near
walls and furniture.
➢ ➢ Automatically opens to provide
cooling air to the motor when a clog
occurs or when dust bin needs
emptying.
➢ ➢ Motor protector may open when
using tools.
➢ ➢ If motor protector opens, the vacuum
will make a slightly different sound.
Note: Do not block motor protector.

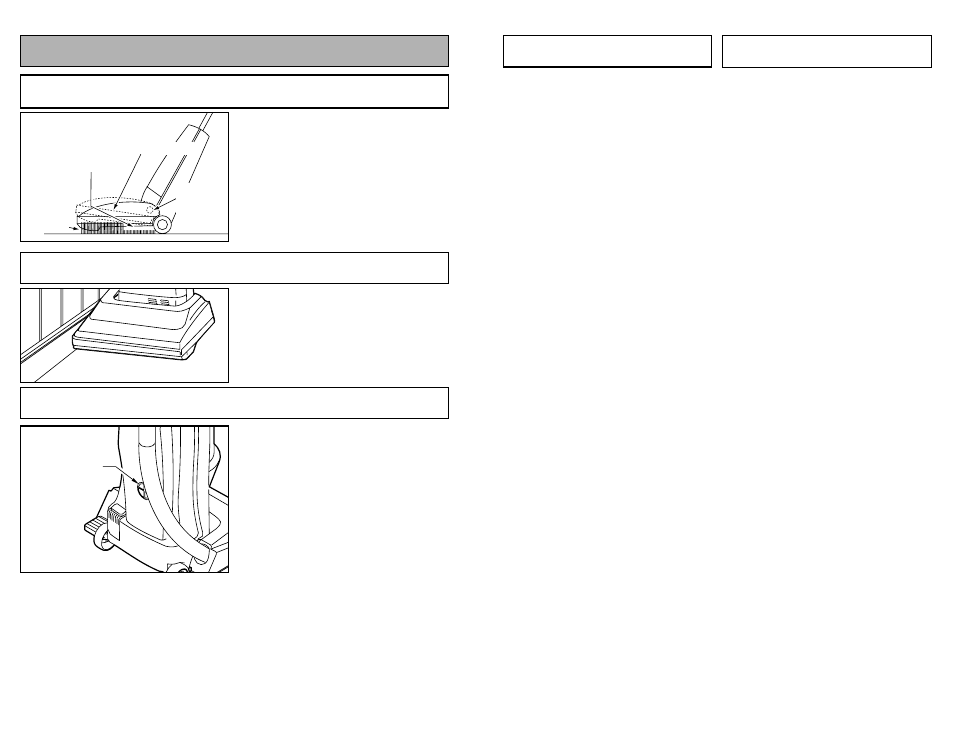

FEATURES
Edge Cleaning
Motor Protector
Protecteur du
moteur
Protector del
motor
Automatic Self Adjusting Nozzle
➢ ➢ The nozzle of your upright vacuum
cleaner automatically adjusts to any
carpet pile height.
➢ ➢ Feature allows nozzle to float evenly
over carpet pile surfaces.
➢ ➢ No manual adjustments required.
Shallow
Pile Carpet
Moquette à
poils courts
Alfombra de
pelo corto
Deep Pile
Carpet
Alfombra de
pelo largo
Moquette à
poils longs
Nozzle
Tête d'aspiration
Boquilla
Pivot Point
Point
d’articulation
Botón de
liberación
Cambio de la correa Remplacement de la courroie
➢ Cambie la correa cuando ocurra un olor
de goma que quema causado por un
patinaje excesivo.
➢ Quite la base inferior.
➢ Levante la cubierta de la correa
posterior y quite el embalaje de fieltro.
➢ Al levantar con cuidado quite el
agitador.
➢ Quite la correa gastada o rota.
➢ Limpieza del agitador.
➢ Envuelva la correa nueva (Type UB8
solamente) en el eje del motor y la
polea de cepillo, véase el diagrama
para envolver la correa.
➢ Reinstale el agitador en las ranuras del
compartimento de la boquilla.
➢ Cierre la cubierta de la corea posterior y
instale otra vez el embalaje fieltro.
➢ Después de instalar el agitador, ruede a
mano para que asegure que la correa
no esté torcida ni apretada y que
rueden libremente todas las piezas
rodantes.
➢ Reinstale la base inferior.
➢ Remplacer la courroie dès qu'une odeur
de caoutchouc brûlé se dégage, odeur
causée par le glissement excessif de la
courroie.
➢ Retirer la plaque inférieure.
➢ Soulever le couvercle arrière de la
courroie et retirer la cale en feutre.
➢ Retirer l’agitateur en le soulevant avec
précaution.
➢ Retirer la courroie brisée ou usée.
➢ Nettoyer l'agitateur.
➢ Enrouler la nouvelle courroie (de type
UB8 seulement) autour de l’arbre du
moteur et de la poulie de l’agitateur,
comme le montre l’illustration.
➢ Remettre l’agitateur en place dans les
ouvertures de la tête d’aspiration.
➢ Refermer le couvercle arrière de la
courroie et remettre la cale en feutre.
➢ Une fois l’agitateur en place, le faire
tourner avec la main pour s’assurer que
la courroie n’est pas tordue et que
toutes les pièces mobiles tournent
librement.
➢ Remettre la plaque inférieure en place.
