3
4
Pendant que l’autre personne tient la
plaque en place, marquez l’emplacement
des 6 trous où sera fixée la plaque murale.
5
Mettez la plaque de côté et percez un
trou de guidage de 10 mm (3/8 de po)
sur chaque marque. Enlevez l’excès de
poussière dans les trous.
6
Enfoncez une cheville pour mur de
béton (B) dans chaque trou, pour qu’elle
soit bien encastrée sans dépasser le mur,
en utilisant un marteau au besoin.
7

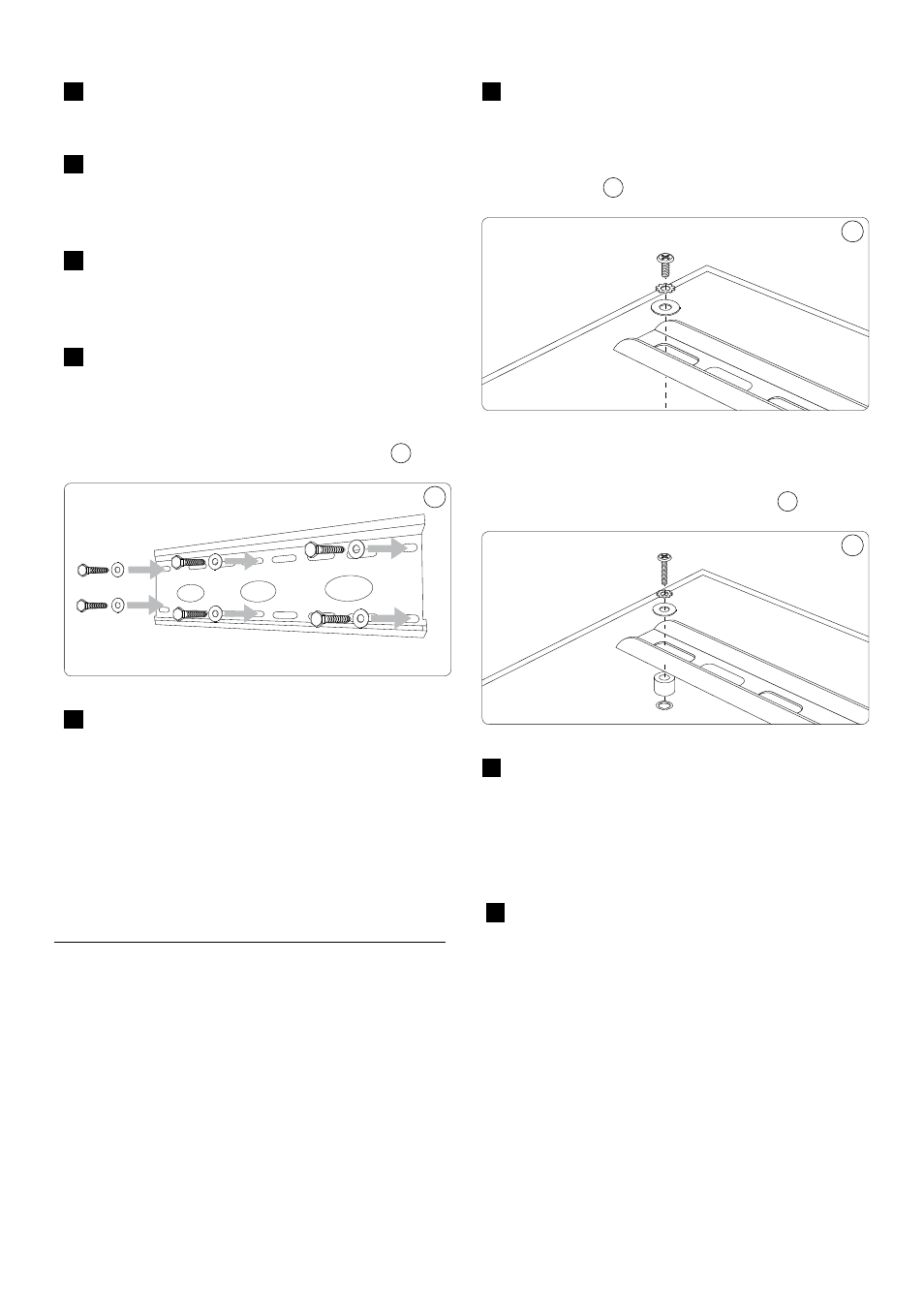

Positionnez le support dos au mur et fixez-le
à l’aide des boulons (Q) et des rondelles de
boulons (R) fournis. Ne serrez pas trop les
boulons et tenez le support jusqu’à ce que
tous les boulons soient bien en place.
2
2
8
Une fois les 6 boulons placés, vissez-les
chacun solidement. Ne les serrez pas trop.
D Remarque
Si le mur de maçonnerie est
recouvert de plâtre ou de gypse,
les chevilles doivent traverser
complètement la surface externe,
sans dépasser le mur de maçonnerie.
3.3 Fixation des bras sur le téléviseur
B Avertissement
Prenez toutes les précautions qui
s’imposent lors de cette partie de
l’installation. Ne posez pas l’écran du
téléviseur face au sol, car la surface
de visionnement risquerait d’être
endommagée.
1
Examinez la partie arrière du téléviseur.
Si l’arrière du téléviseur est plat :
utilisez un des boulons courts fournis avec
le support.
3
3
Si l’arrière du téléviseur est courbé ou
en retrait : utilisez un des boulons longs
avec une rondelle d’espacement.
4
4
2
Déterminez quel diamètre de boulon est
nécessaire en essayant un boulon des sacs
1 à 4 de la trousse de matériel. Ne forcez
pas les boulons : si vous sentez une
résistance, arrêtez immédiatement pour
éviter d’endommager le téléviseur
.
3
Fixez les bras à l’arrière du téléviseur à
l’aide des boulons identifiés aux étapes 1 et
2 avec les rondelles frein correspondantes
(C, F, I ou L). Vous aurez besoin des
rondelles M6 (O) si vous utilisez les
boulons M4, M5 ou M6. Si l’arrière de
votre écran est courbé ou en retrait, vous
aurez peut-être besoin d’une rondelle
d’espacement (M ou N).
