Carpet-Bare Floor Selector
Carpet-Bare
Floor Selector
Selector carpet-
bare floor
Sélecteur
tapis/plancher
CARPET
BARE FLOOR (TOOLS)

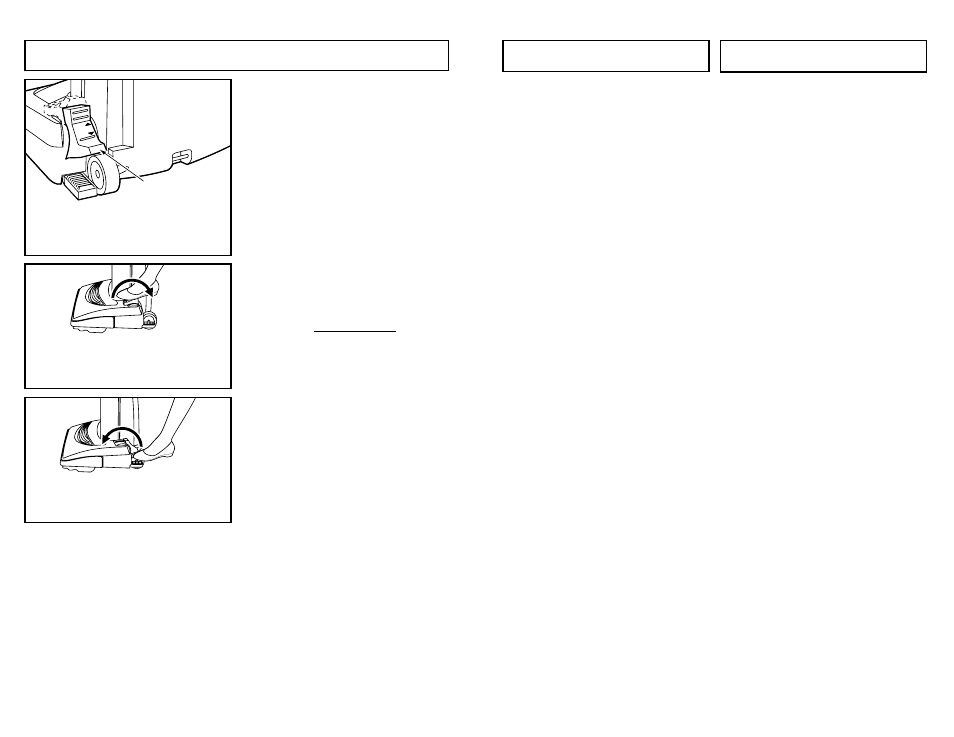

To Clean Bare Floor Or Use Tools
Para aspirar sobre un suelo
sin alfombra o usar los accesorios
Position plancher ou avec accessoires
➢ ➢ Selector should be placed in BARE
FLOOR (TOOLS) position when using
cleaner on bare floors and when
using tools.
➢ ➢ The agitator does not rotate in the
BARE FLOOR (TOOLS) position.
➢ ➢ Selector should be placed in
CARPET position when using cleaner
on carpeted floors.
➢ ➢ For longer belt life, turn vacuum off
before moving selector.
➢ ➢ Otherwise, take care when selecting
either position to ensure selector is
pushed as fully and quickly as
possible to desired position.
➢ ➢ Failure to do so can cause belt to rub
on selector shaft and result in belt
becoming hot and creating a burning
rubber smell.
To Clean Carpet
Para aspirar sobre
una alfombra
Position tapis
Cambio de la correa Remplacement de la courroie
➢ Cambie la correa cuando ocurra un olor
de goma que quema causado por un
patinaje excesivo.
➢ Mueva el selector de alfombra-suelos
sin alfombra a la posición para alfombras.
➢ Quite la base inferior.
➢ Al levantar con cuidado quite el agitador.
➢ Quite la correa gastada o rota
➢ Limpie el agitador y reinstale las dos (2)
tapas del extremo.
➢ Envuelva la correa nueva (Panasonic
Type UB8 solamente) en el eje del
motor y la polea de cepillo, véase el
diagrama para envolver la correa.
➢ Reinstale el agitador en las ranuras del
compartimento de la boquilla.
➢ Después de instalar el agitador, ruede a
mano para que asegure que la correa
no esté torcida ni apretada y que rueden
libremente todas las piezas rodantes.
➢ Reinstale la base inferior.
➢ Remplacer la courroie dès qu'une odeur
de caoutchouc brûlé se dégage, odeur
causée par le glissement excessif de la
courroie.
➢ Mettre le sélecteur tapis/plancher à la
position « CARPET ».
➢ Retirer la plaque inférieure.
➢ Retirer l’agitateur en le soulevant avec
précaution.
➢ Retirer la courroie brisée ou usée.
➢ Nettoyer l'agitateur et remettre les deux
(2) bouchons en place.
➢ Enrouler la nouvelle courroie (de type
UB8 Panasonic) autour de l’arbre du
moteur et de la poulie de l’agitateur,
comme le montre l’illustration.
➢ Remettre l’agitateur en place dans les
ouvertures.
➢ Une fois l’agitateur en place, le faire
tourner avec la main pour s’assurer que
la courroie n’est pas tordue et que
toutes les pièces mobiles tournent
librement.
➢ Remettre la plaque inférieure en place.
