INTERFACE

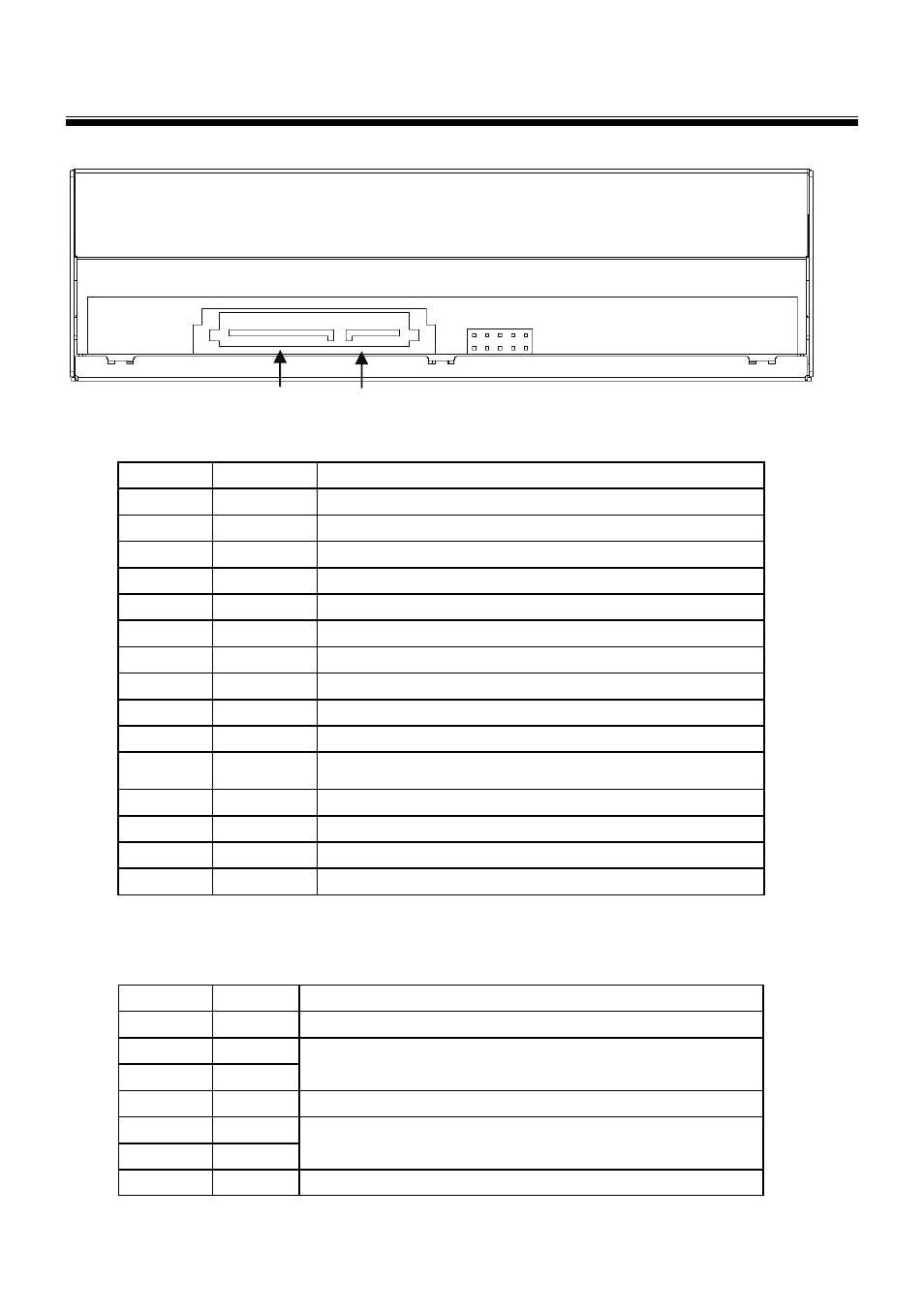

Vue Arrière
5) Entrée cc {DC}
Broche Nom Fonction
1 V3.3
3.3 V puissance (non utilisée)
2 V3.3
3.3 V puissance (non utilisée)
3 V3.3
3.3 V puissance (non utilisée)
4 GND
Terre
5 GND
Terre
6 GND
Terre
7 V5
5 V
puissance
8 V5
5 V
puissance
9 V5
5 V
puissance
10 GND
Terre
11 DAS/DSS
Le signal d'activité de dispositif/a neutralisé chancelé
Tournent-vers le haut (non utilisé)
12 GND
Terre
13 V12
12 V
puissance (non utilisée)
14 V12
12 V
puissance (non utilisée)
15 V12
12 V
puissance (non utilisée)
6)
Interface Périodique D'ATA (SATA)
Pour relier la commande par le port du SATA d'un PC, utilisez des 7-goupilles câble. La longueur
totale du câble doit être moins de 1 mètre (1m) selon des caractéristiques de SATA..
Broche Nom Fonction
1 GND
Terre
2 A+
3 A-
Paire Différentielle A De Signal
4 GND
Terre
5 B-
6 B+
Paire Différentielle B De Signal
7 GND
Terre
5
6
