Silenciamiento del sonido
El sonido se silencia automáticamente cuan-
do:
! Se realiza o se recibe una llamada con un
teléfono móvil conectado a esta unidad.
! Funciona el sistema de orientación por voz
de la unidad de navegación Pioneer conec-
tada.
El sonido se desactiva, se visualiza MUTE y no
se puede ajustar el audio, salvo el control del
volumen. El funcionamiento vuelve a su es-
tado normal cuando se termina la llamada te-
lefónica o la orientación por voz.
Es
96
Sección
02 Utilización de esta unidad

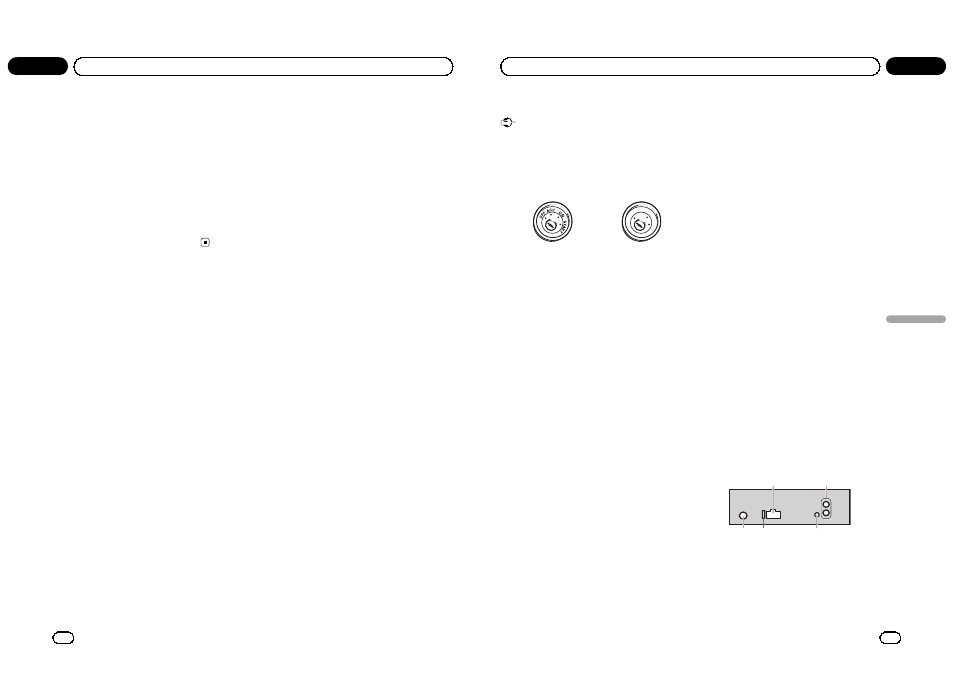

Conexiones
Importante
! Cuando esta unidad se instale en un vehículo
sin posición ACC (accesorio) en la llave de en-
cendido, el cable rojo se debe conectar al ter-
minal que pueda detectar la operación de la
llave de encendido. De lo contrario, puede
descargarse la batería.
ON
S T A R T
O FF
Posición ACC Sin posición ACC
! El uso de esta unidad en unas condiciones
distintas de las indicadas a continuación po-
dría causar incendios o fallos de funciona-
miento.
— Vehículos con una batería de 12 voltios y
conexión a tierra negativa.
— Altavoces con 50 W (valor de salida) y 4 oh-
mios a 8 ohmios (valor de impedancia).
! Para evitar cortocircuitos, sobrecalentamiento
o fallos de funcionamiento, asegúrese de se-
guir las siguientes instrucciones.
— Desconecte el terminal negativo de la bate-
ría antes de la instalación.
— Asegure el cableado con pinzas para ca-
bles o cinta adhesiva. Envuelva con cinta
adhesiva las partes en contacto con piezas
metálicas para proteger el cableado.
— Coloque todos los cables alejados de las
partes móviles, como la palanca de cam-
bios y los rieles de los asientos.
— Coloque todos los cables alejados de luga-
res calientes, como cerca de la salida del
calefactor.
— No conecte el cable amarillo a la batería
pasándolo a través del orificio hasta el
compartimiento del motor.
— Cubra con cinta aislante los conectores de
cables que queden desconectados.
— No acorte ningún cable.
— Nunca corte el aislamiento del cable de ali-
mentación de esta unidad para compartir
la corriente con otros equipos. La capaci-
dad de corriente del cable es limitada.
— Utilice un fusible con la intensidad nomi-
nal indicada.
— Nunca conecte el cable negativo de los al-
tavoces directamente a tierra.
— Nunca empalme los cables negativos de
varios altavoces.
! Cuando se enciende esta unidad, se emite
una señal de control a través del cable azul/
blanco. Conecte este cable al mando a distan-
cia del sistema de un amplificador de poten-
cia externo o al terminal de control del relé de
la antena automática del vehículo (máx. 300
mA 12 V CC). Si el vehículo posee una antena
integrada en el cristal del parabrisas, conécte-
la al terminal de la fuente de alimentación del
amplificador de la antena.
! Nunca conecte el cable azul/blanco al termi-
nal de potencia de un amplificador de poten-
cia externo. Ni tampoco lo conecte al terminal
de potencia de la antena automática. De lo
contrario, puede descargarse la batería o pro-
ducirse un fallo de funcionamiento.
! El cable negro es el cable a tierra. Los cables
a tierra de esta unidad y de otros productos
(especialmente productos de alta tensión,
como amplificadores de potencia) se deben
conectar por separado. De lo contrario, puede
producirse un incendio o un fallo de funciona-
miento si se desconectan por accidente.
Esta unidad
1
3 4 5
2
1 Entrada del cable de alimentación
2 Salida trasera o salida de subgraves
3 Entrada de la antena
4 Fusible (10 A)
5 Entrada remota conectada
Es
97
Sección
Español
03 Instalación
