FUNCIONAMIENTO
Este Ventilador puede hacerse funcionar mediante los Controles
Manuales ubicados en la parte superior de la unidad (como se
muestra en la
Figura 5) o con el Control Remoto (se muestra en
la Figura 6).
1. Coloque el ventilador sobre una superficie firme y nivelada.
ADVERTENCIA: Los tacos de plástico o hule, tales como las patas
de esta unidad, pueden pegarse a la superficie de los muebles. La
unidad podría dejar un residuo capaz de oscurecer, manchar o dejar
marcas permanentes en el acabado de ciertas superficies de muebles,
incluyendo superficies y pisos de madera.
2. Conecte el cable eléctrico a un tomacorriente de 120 voltios.
Asegúrese que el enchufe encaje firmemente en el
tomacorriente.
Cuando los enchufes quedan flojos en los
tomacorrientes, pueden deslizarse parcial o
completamente fuera del tomacorriente con un leve
movimiento del cable adosado. Los tomacorrientes
en este estado podrían sobrecalentarse y representar
un grave peligro de incendio; si está cubierto por una
cortina o tela, el riesgo de incendio es aún mayor.
3. E n c i e n d a e l V e n t i l a d o r p r e s i o n a n d o e l Botón de
Encendido ( ).
4. VELOCIDADES: Ajuste la velocidad del Ventilador oprimiendo
el
Botón de Velocidad ( ). Cada vez que se oprima el botón
de velocidad, cambiará la velocidad, de Baja (1) a Media (2) a
Alta (3). Cuando se lo conecta inicialmente, el Ventilador estará
en Velocidad Baja. Cuando el Ventilador se apaga y se enciende
nuevamente, la unidad volverá a la velocidad en la cual estaba
cuando fue apagado.
5. OSCILACIÓN: Oprima el Botón de Oscilación ( ) para activar
y desactivar la función de oscilación.
6. TEMPORIZADOR: La función temporizadora le permitirá ajustar el
tiempo de funcionamiento de
Ω hora a 7 Ω horas, con incrementos
de Ω hora. Al oprimir el Botón Temporizador ( ), cambiará el
tiempo de funcionamiento deseado. Cada vez para que presione
el botón temporizador, el tiempo aumenta en
Ω hora. Después de
llegar a las 71/2 horas, si oprime el botón temporizador una vez
más, el ventilador funcionará en forma continua. Las luces en el
frente de la unidad se encenderán apropiadamente con el lapso
de tiempo para el cual se activó el Ventilador.
7. IONIZANTE: La Función Ionizante de este Ventilador funcionará
con cualquier modo de velocidad. Oprima el Botón de Ionizante
(
I N
) una vez para activar esta función y una segunda vez para
desactivarla. El Ventilador deberá estar ENCENDIDO para que
el Ionizante pueda funcionar. Cuando el Ionizante se encuentra
activado, esto ayudará a purificar el aire de la habitación.
8. Para apagar el Ventilador, presione el Botón de Encendido ( )
y desenchufe la unidad del tomacorrientes.
MODELO 2534
Rev. D 9/07 10 2534ES Rev. D 9/07 3 2534ES
MODEL 2534

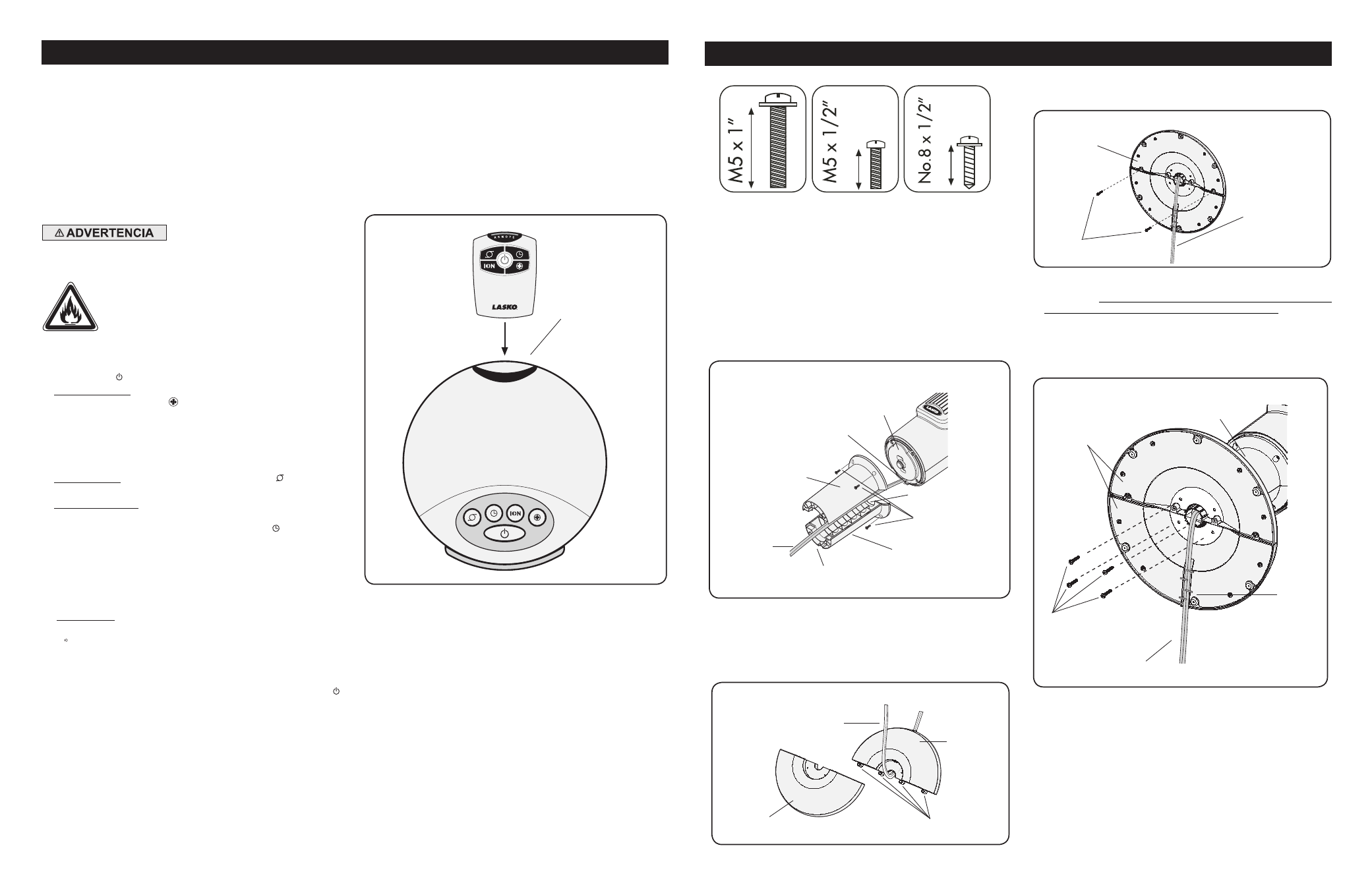

Figura 5
Compartimiento Del
Remoto Control
ASSEMBLY
1. For ease of assembly, lay the Fan down so that the front grill and
control panel are facing up.
2. Locate the Power Supply Cord at the bottom on the Fan. Place
the Power Supply Cord in the Cord Channels of the Column
Supports. Snap the Column Supports firmly together to form a
Column Support Assembly. (Figure 1)
3. Attach the Column Support Assembly to the Motor Base with
(4) 1/2" Long M5 Screws. Make certain to align the Key on the
Support Column Assembly with the Locating Notch on the
Motor Base. (Figure 1)
4. Assemble the Bases by interlocking the Bosses on Support Base
A into the Boss Holes on Support Base B. Thread the Power
Supply Cord through the large hole in the center of the Support
Base Assembly. (Figure 2)
Figure 1
Power
Supply
Cord
Cord
Channel
Column Support
Motor Base
Locating Notch
M5 X 1/2" Screws
Column Support Assembly
Key
Column
Support
Power Supply
Cord
Figure 2
Support
Base B
Support
Base A
Bosses
Support Base Assembly - Top View
5. Secure the (4) #8 X 1/2" Screws into the four holes in the bottom
of the base. (Figure 3)
6. Align the Support Base Assembly with the Column Support
Assembly, noting that the cord channel on the bottom of the
support base should be toward the back of the Fan. Assemble
the Support Base Assembly to the Column Support Assembly
with (4) 1" Long M5 Screws. Gently pull any excess slack of the
Power Supply Cord and place it in the Wire Locating Trough.
(Figure 4)
Figure 3
Support Base Assembly - Bottom View
Support
Base
Assembly
#8 X 1/2"
Screws
Power
Supply
Cord
M5 X 1"
Screws
Support
Base
Assembly
Column
Support
Assembly
Power Supply
Cord
Wire
Locating
Trough
Figure 4
Actual Screw Size
4 per fan 4 per fan 2 per fan
