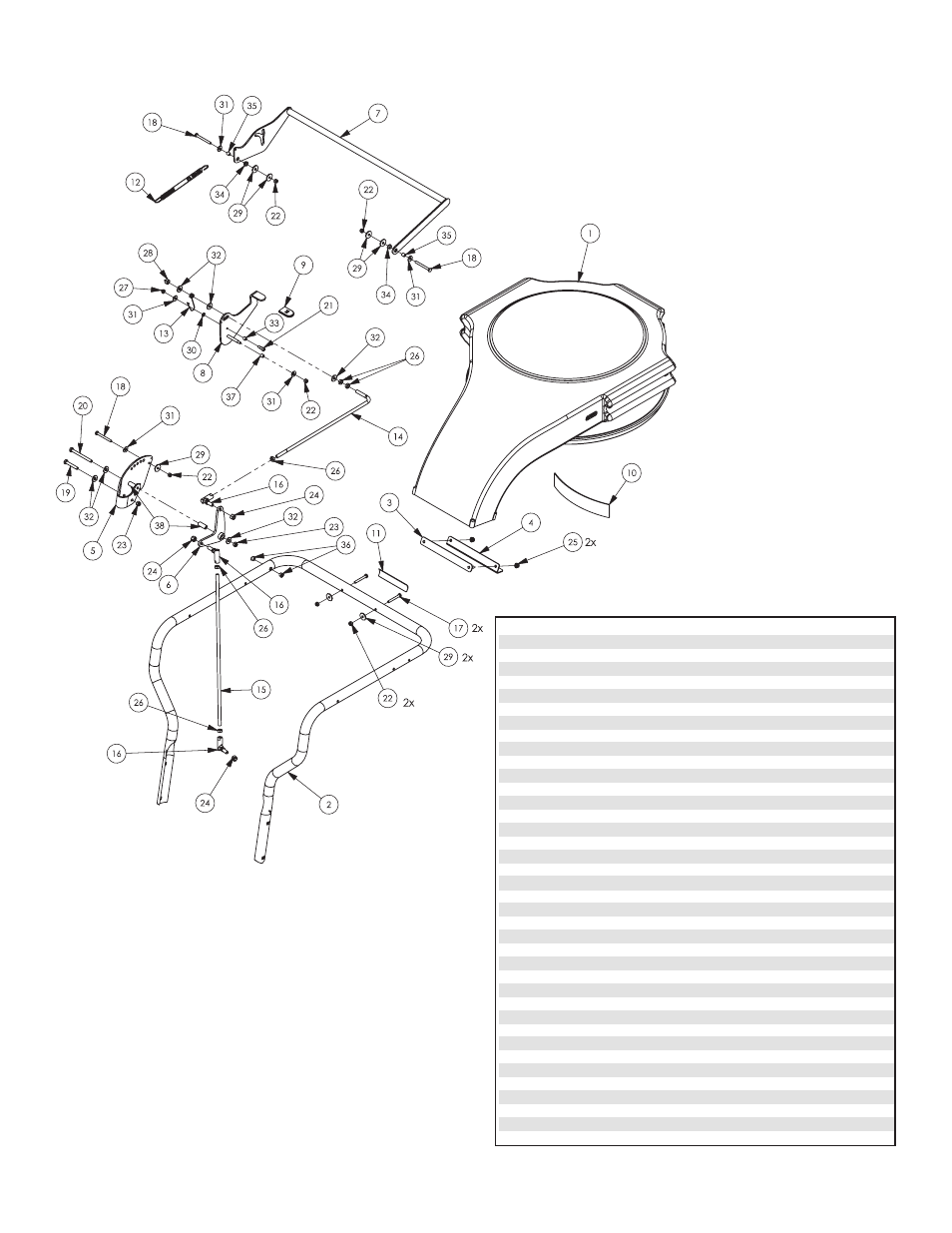

Ensemble collecteur hpv – Little Wonder 5621 User Manual
Page 35
16
REPÈRE
N
O
DE RÉF. DESCRIPTION
QTÉ.
1
600101
COLLECTEUR D’ÉJECTION
1
2
600130
GUIDON
1
3
600142
PLAQUE D’ASSEMBLAGE DE BRIDE
1
4
600138
CORNIÈRE DU COLLECTEUR
1
5
600242
SUPPORT DU LEVIER COUDÉ DU GUIDON
1
6
600206
LEVIER COUDÉ DU GUIDON
1
7
600215
ANSE DE PROPULSION
1
8
600211
LEVIER D’INVERSION DU SENS DE LA MARCHE
1
9
600271
CAPUCHON DU LEVIER D’INVERSION
1
10
600161
SUPPORT DE FIXATION
1
11
600605
ÉTIQUETTE D’AVERTISSEMENT DU SAC À DÉCHETS
1
12
600260
RESSORT DE RAPPEL
1
13
600237
RESSORT DE TORSION DE L’ANSE DE PROPULSION
1
14
600210
TRINGLE DE COMMANDE SUPÉRIEURE
1
15
600209
TRINGLE DE COMMANDE INFÉRIEURE
1
16
20950
ROTULE, 3/8-24
3
17
600552
BOULON HEXAGONAL, 1/4-20 X LONG. 2 PO
2
18
600545
BOULON HEXAGONAL, 1/4-20 X LONG. 2,5 PO
3
19
600544
BOULON HEXAGONAL, 5/16-18 X LONG. 2 PO
1
20
600543
BOULON HEXAGONAL, 5/16-18 X LONG. 3,5 PO
1
21
600551
BOULON À ÉPAULEMENT, DIAM. 5/16 PO X LONG. 3/8 PO
1
22
600506
ÉCROU NYLOCK, 1/4-20
6
23
114C
ÉCROU NYLOCK, 5/16-18
2
24
600542
ÉCROU NYLOCK ZINGUÉ JAUNE, 3/8-24
3
25
114B
ÉCROU À BRIDE CANNELÉE, 5/16-18
2
26
600528
CONTRE-ÉCROU FIN, 3/8-24
5
27
600549
ÉCROU BORGNE AUTOBLOQUANT, 1/4-20
1
28
600550
ÉCROU BORGNE AUTOBLOQUANT, 3/8-24
1
29
600518
RONDELLE DU COLLECTEUR, 1/4 PO
7
30
396
RONDELLE DE BLOCAGE FENDUE, 1/4 PO
1
31
720510
RONDELLE PLATE USS 1/4
5
32
720511
RONDELLE PLATE USS 5/16
6
33
600259
DOUILLE DE L’ACTIONNEUR
1
34
600246
DOUILLE À BRIDE DRYLIN MFI-0608-04
2
35
600262
ENTRETOISE OILLITE, DI 1/4 PO X DE 3/8 PO X LONG. 3/8 PO
2
36
600241
DOUILLE À BRIDE OILLITE, DI 5/16 X DE 7/16 X LONG. 3/8 PO 2
37
600263
ENTRETOISE OILLITE, DI 5/16 PO X DE 3/8 PO X LONG. 3/8 PO
1
38
600256
ENTRETOISE OILLITE, DI 5/16 X DE 5/8 X LONG. 1,25 PO
2
Ensemble collecteur HPV
