Little Wonder 5621 - Manual (Page 34)

15

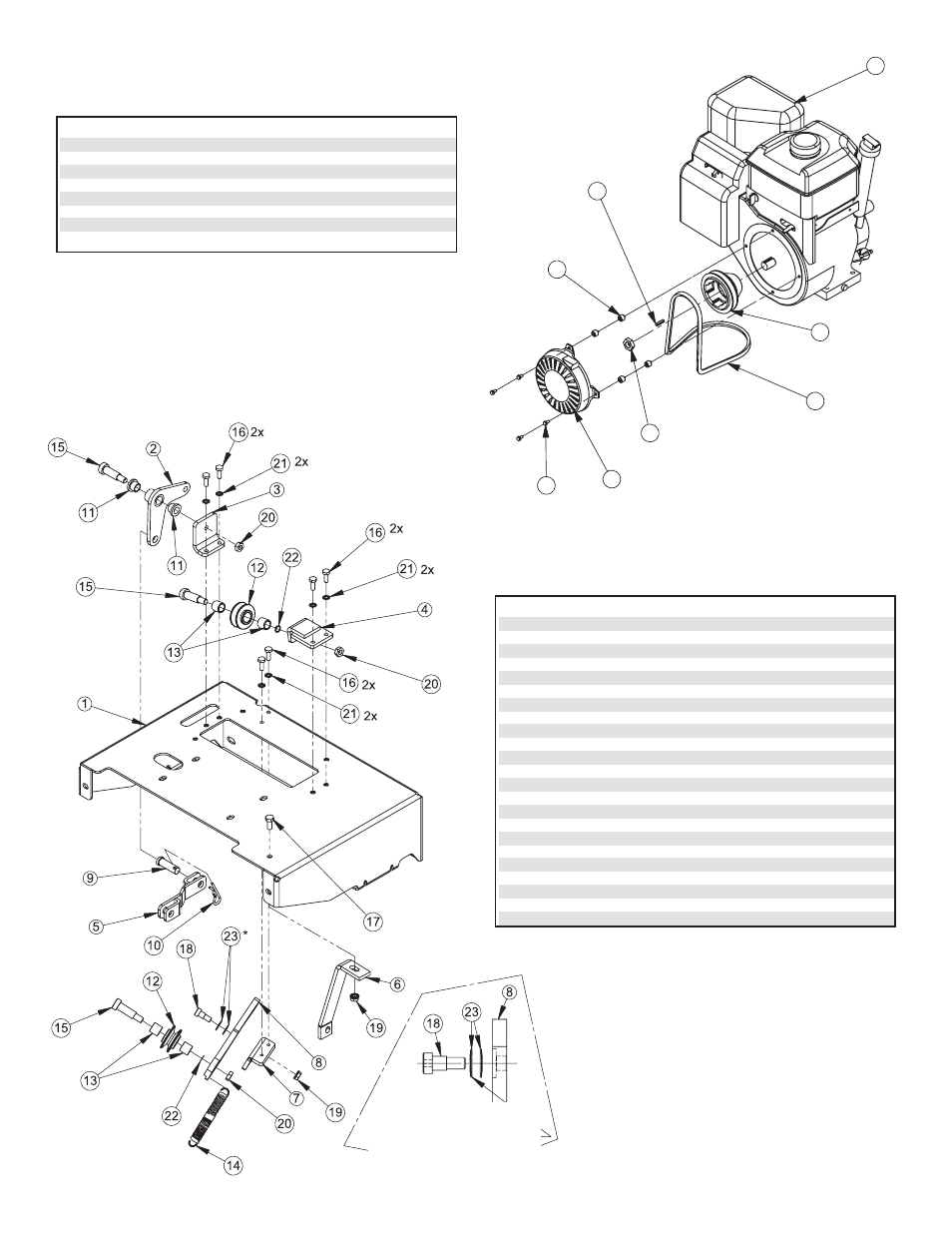

Ensemble de la plate-forme HPV
Ensemble moteur HPV 1
5
7
8
3
6
2
4 4x
4x
REPÈRE N O DE RÉF. DESCRIPTION QTÉ.
1 600901 MOTEUR DE 6,5 CH 1
2 600901 DÉMARREUR À RAPPEL FOURNI AVEC MOTEUR (600901) 1
3 600901 ÉCROU FOURNI AVEC MOTEUR (600901) 1
4 600901 BOULON FOURNI AVEC MOTEUR (600901) 4
5 600194 POULIE DU MOTEUR 1
6 600249 ENTRETOISE DU MOTEUR 4
7 600200 COURROIE TRAPÉZOÏDALE, MOD. AVEC TRANS. 1
8 600238 CLAVETTE DE LA POULIE DU MOTEUR 1
REPÈRE N O DE RÉF. DESCRIPTION QTÉ.
1 600199 PLATE-FORME, MOD. AVEC TRANS. 1
2 600231 LEVIER COUDÉ DE LA PLATE-FORME 1
3 600244 SUPPORT DU LEVIER COUDÉ DE LA PLATE-FORME 1
4 600264 ASSEMBLAGE SOUDÉ DU SUPPORT DU GALET 1
5 600266 LIAISON DE L’ASSEMBLAGE SOUDÉ DE LEVIER COUDÉ 1
6 600219 BRIDE DE COUPLE 1
7 600204 SUPPORT DE MONTAGE 1
8 600203 ÉTRIER DE TENSION 1
9 600555 BROCHE, 1/2 PO X LONG. 1-1/2 PO 1
10 600556 GOUPILLE D’ATTELAGE 1
11 600270 DOUILLE À BRIDE, DI 1/2 PO X DE 5/8 PO X LONG. 1/2 PO 2
12 600224 GALET TENDEUR 2
13 600201 ROULEMENT À AIGUILLES, DI 1/2 PO X DE 11/16 PO 4
14 600253 RESSORT DU GALET TENDEUR 1
15 600526 BOULON À ÉPAULEMENT, 1/2 PO X LONG. 1-1/4 PO 3
16 600537 BOULON HEXAGONAL, 1/4-20 X LONG. 3/4 PO 6
17 129C BOULON HEXAGONAL, 5/16-18 X LONG. 3/4 PO 1
18 600536 BOULON À ÉPAULEMENT, 3/8 PO X LONG. 3/8 PO 1
19 114B ÉCROU À BRIDE CANNELÉE, 5/16-18 2
20 600541 CONTRE-ÉCROU FIN, 3/8-16 3
21 600554 RONDELLE ÉVENTAIL DE BLOCAGE EXT., 1/4 PO 6
22 600558 CALE DE BOULON À ÉPAULEMENT, DE 1/2 PO, FIL.. 0,015 PO2
23 600557 RONDELLE À RESSORT CONIQUE, DI 3/8 X DE 5/8 2
*LES CÔTÉS CONCAVES
DES RONDELLES
ÉLASTIQUES DOIVENT SE
FAIRE FACE.
