QSKOMPONENTENSYSTEM
- IN
+
OUT
-MID
+
OUT
-TW
+
-OUT
+
+
-
+
-
+
-
+
-
+
-
+
-
- OUT
+
- IN
+
OUT
-MID
+
OUT
-TW
+
- IN
+
OUT
-MID
+
OUT
-TW
+

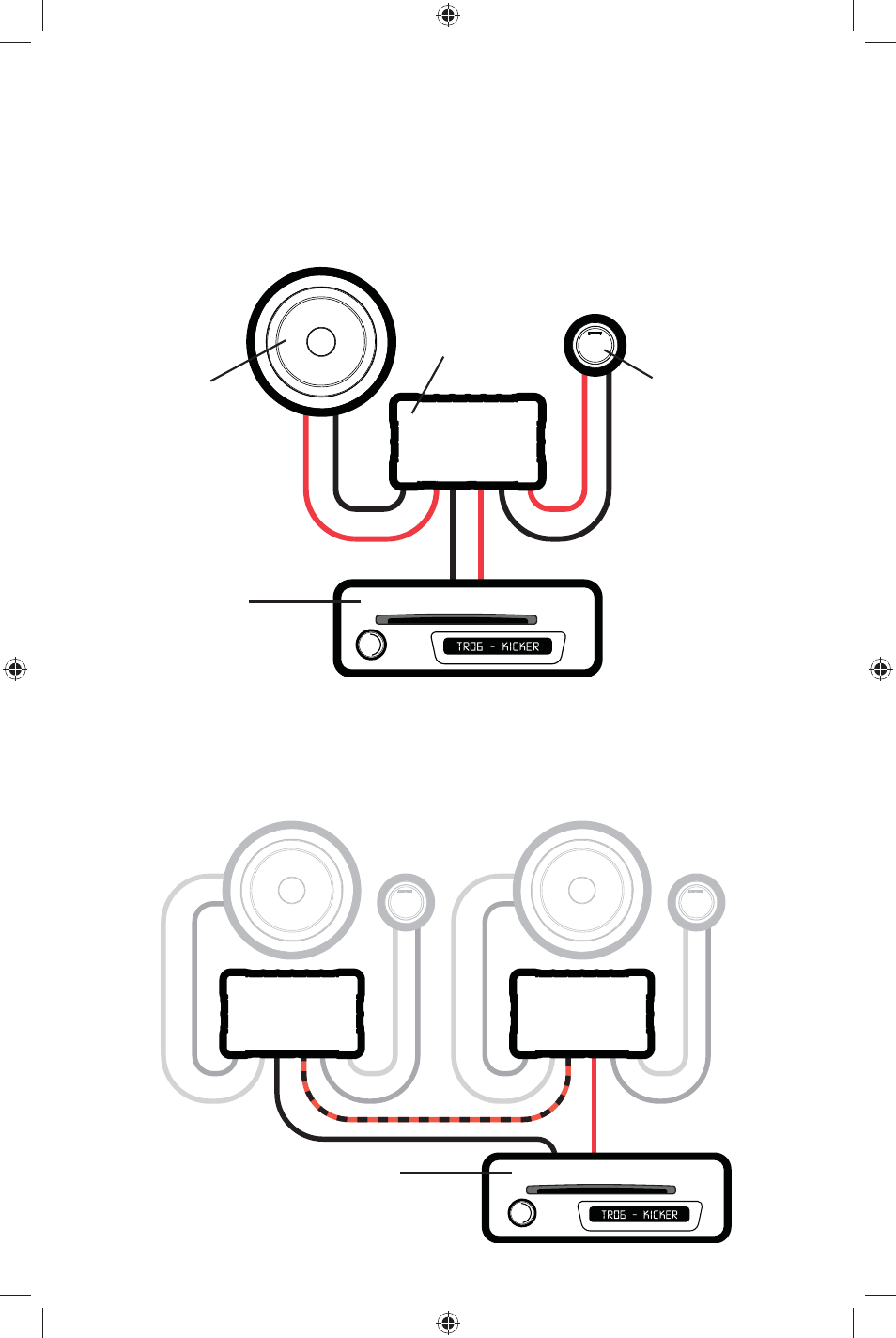

VERKABELUNG
Wir empfehlen die Verwendung eines 16-Gauge-Lautsprecherkabels (oder mehr). Die QS-Komponenten
haben eine Impedanz von 4 Ohm und sind für alle 4-ohmigen Quellen oder Verstärker geeignet.
Vergewissern Sie sich, dass Ihre Quelle oder Verstärker für 4-Ohm-Betrieb ausgelegt ist.
Frequenzweiche in 2-Wege-Anordnung | Ein Komponentenset pro Kanal
Für den Stereobetrieb sind mindestens zwei Verstärkerkanäle erforderlich (Es wird nur ein Kanal dargestellt).
•
Frequenzweiche in 2-Wege-Anordnung | Zwei Komponentensets pro Kanal
Diese Anordnung erfordert zwei vollständige QS-Systeme (vier Tieftöner, vier Hochtöner, vier Frequenzweichen).
•
Für den Stereobetrieb sind mindestens zwei Verstärkerkanäle erforderlich (Es wird nur ein Kanal dargestellt).
•
Die Frequenzweichen sind dabei in Reihe zu schalten.
•
Hochtöner
Frequenzweiche
Tieftöner
Quelle / Verstärker
Quelle / Verstärker
-AUSGANG
+
-AUSGANG
+
