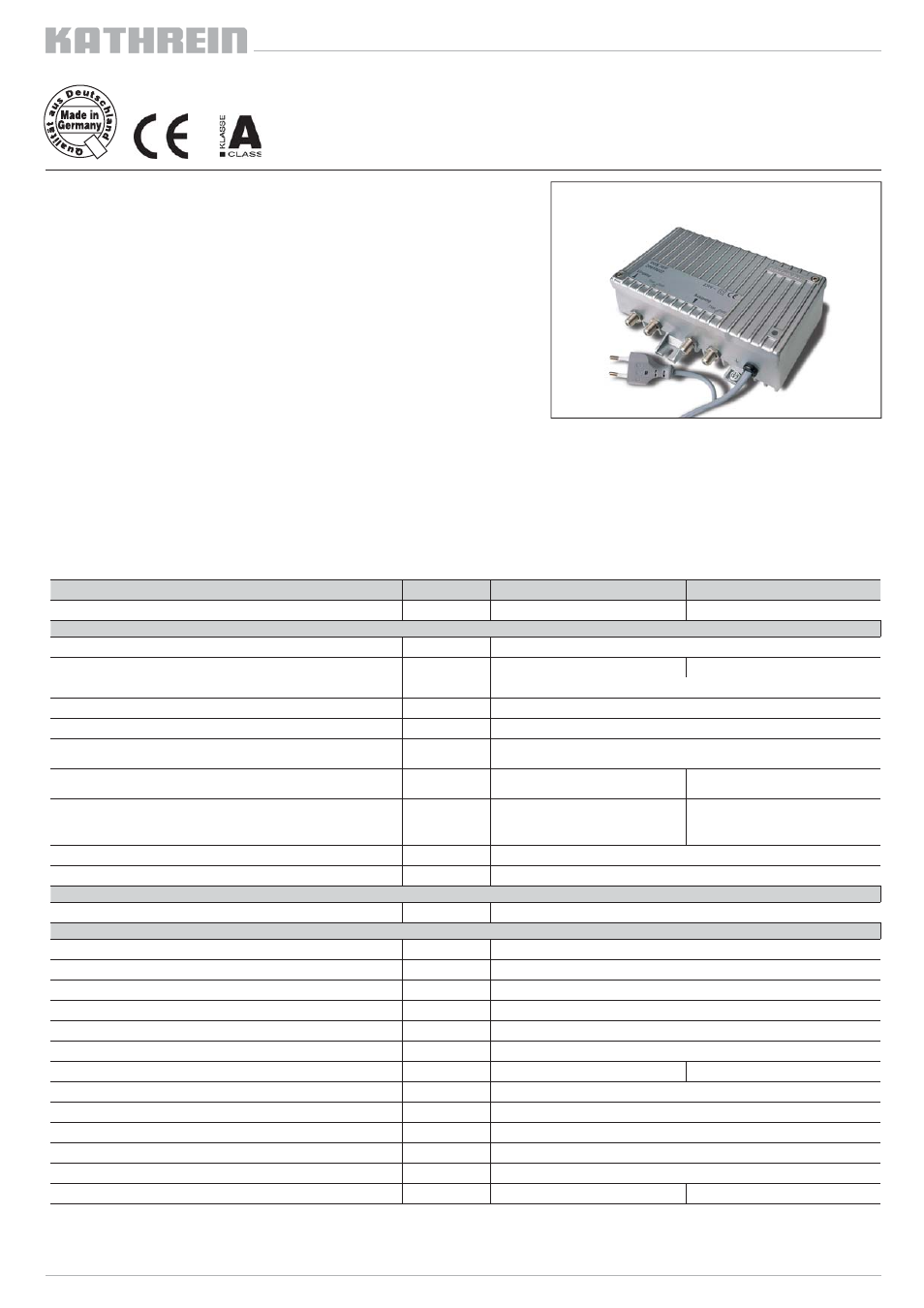

Typ VOS 30/F VOS 40/F
Bestell-Nr. 20910002 20910012
Vorwärtsweg
Frequenzbereich MHz 47 (85)-862
Verstärkung (umschaltbar) dB 24/30 34/40
Amplitudenwelligkeit dB +/- 1,5
Einstellbereich Dämpfungssteller dB 0-20
Einstellbereich Entzerrer dB 0-20
Einstellbereich Interstage-Dämpfungssteller
(mit Steckbrücke umschaltbar) dB 0/6
Einstellbereich Interstage-Entzerrer
(mit Steckbrücke umschaltbar) dB - 0/6
Maximaler Betriebspegel 1) (60-dB-CTB/CSO)
- fl ach
- mit 6-dB-Interstage-Preemphase
dBµV
98/100
-
104/107
106/107
Rauschmaß dB 7/6
Anzahl der Ausgänge 1
Rückweg
Daten siehe VGR 28/xx
Allgemeines
Impedanz Eingang/Ausgang Ω 75
Rückfl ussdämpfung Eingang/Ausgang 2) dB 14
HF-Anschlüsse F-Connector
Prüfbuchse Ausgang mit Richtkoppler (5-862 MHz) dB -20
Prüfbuchse Ausgang Rückweg (5-65 MHz) dB -20
Versorgungsspannung V
AC
198-253
Leistungsaufnahme (ohne/mit Rückwegverstärker) W 7/9 6/7
Betriebsanzeige LED grün
Schutzklasse II
Schutzart (nach EN 60529) IP 50
Temperaturbereich °C -20 bis +55
Abmessungen mm 184 x 134 x 63
Verpackungs-Einheit/Gewicht St./kg 1 (10)/1,6 1 (10)/1,4
1) Nach EN 60728-3; CENELEC-Raster 42 Träger
2) Nach EN 60728-3 (Kategorie C); ab 40 MHz 14 dB-1,5 dB/Oktave, aber 10 dB
936.2763/C/0703/1.4d/ZWT
VOS 30/F 20910002
VOS 40/F 20910012
VGR 28/30 20910008
VGR 28/65 20910009
• Hausanschluss-Verstärker für moderne HFC-Netze
• Eingebautes Netzteil
• Gussgehäuse mit F-Anschlüssen
• LED als Betriebsanzeige
• Verstärkung durch Interstage-Dämpfung mit Steckbrücken
umschaltbar (Lieferzustand: höhere Verstärkung)
• VOS 40/F: Interstage-Entzerrer (6 dB) mit Steckbrücken zuschaltbar
(Preemphase)
• Rückweg optional, individuell bestückbar:
5-30 MHz mit VGR 28/30
5-65 MHz mit VGR 28/65
(Lieferzustand: ohne Rückweg-Verstärker, mit Steckbrücke)
• Fest eingebauter, regelbarer Dämpfungssteller und regelbarer
Entzerrer
• Prüfbuchse am Ausgang -20 dB (mit Richtkoppler)
• Prüfbuchse am Eingang -20 dB (mit Steckbrücke zuschaltbar) zur Einpegelung des Rückweges
• Erfüllen: EN 60728-11, EN 50083-2 und EN 60065
• Für Innenmontage
• Die Verstärker stimmen mit den zum Zeitpunkt der Auslieferung gültigen Anforderungen der EMV-Richtlinie 2006/95/EG
und der Niederspannungsrichtlinie 2004/108/EG überein.
Hausanschluss-Verstärker
Rückweg-Verstärker
