96 KTC-D500E

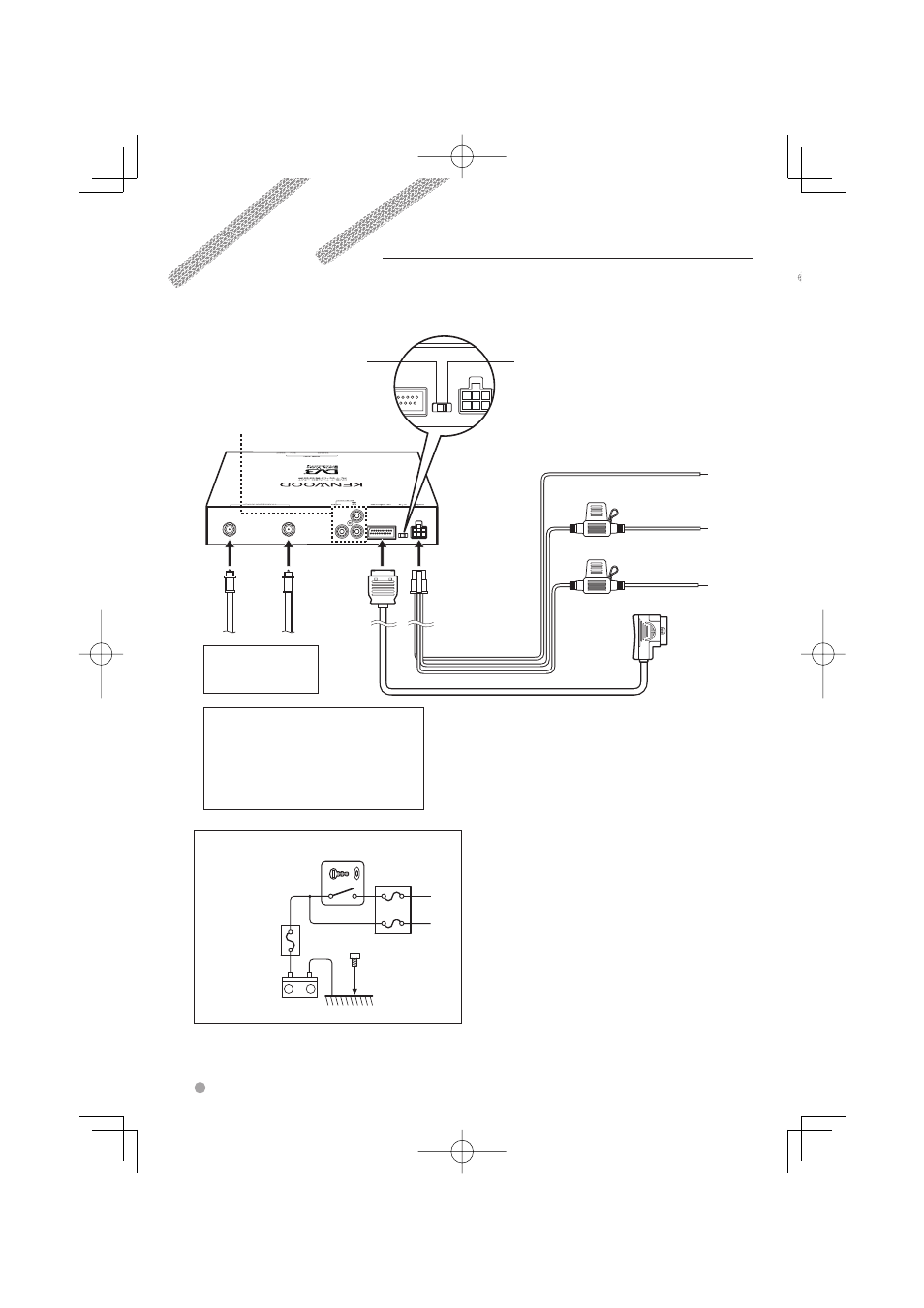

Aansluiting
Sluit de monitor en voeding als volgt aan.
– +
+
B
C
A
Contactsleutelschakelaar
ACC
Zekeringenkastje
van auto
Zekeringenkastje
van auto
(Hoofdzekering)
Accu
⁄
Aansluiting van antenne met
tussenversterker
Stel "0/5 Volt" in op ON wanneer u een
antenne met tussenversterker op dit apparaat
aansluit.
C
B
A
Naar AV-ingang van
de monitor
Î
Zekering (5A)
Zekering (3A)
Aardleiding (zwart) - (naar chassis van auto)
Accukabel (geel)
Ontstekingskabel (rood)
Naar middelste
apparaat zoals
dvd-ontvanger.
ÅıÇ Kabelboom 3
Interfacekabel voor tv 5
• 75 Ω
• F-connector
• Voor VHF/UHF
Digitale tv-tuner 1
Zet in stand S wanneer de AV-kabel
(RCA) wordt aangesloten. Zet in stand C wanneer de Kenwood
tv-interfacekabel wordt aangesloten.
