8

SOLOCLASSICSUBWOOFER

HandbuchfürdenSOLOCLASSICSUBWOOFER

Der KICKER Solo Classic Subwoofer ist so konzipiert, dass er die beste Bassqualität auf begrenzten
Raum, wie beispielsweise hinter dem Sitz eines LKWs oder in der Heckklappe eines PKWs wiedergibt
und Ihren dabei jede Menge Ladevolumen übrig lässt. Außerdem bietet er eine hohe Leistung und einen
hohen Schalldruckpegel in einem kleinen, geschlossenen Gehäuse.

VERKABELUNG

Nur Solo Classic Subwoofer sind mit doppelten 2

 (Ohm) oder doppelten 4 Schwingspulen

erhältlich. Beide Schwingspulen müssen an eine Verstärkerquelle angeschlossen werden. Der doppelte
2

-Tieftöner erzeugt einen 1 Lastwiderstand, wenn die Spulen parallel (Stellen Sie sicher, dass Ihr

Verstärker 1

 stabil ist) geschaltet sind, oder 4 bei Reihenschaltung. Der doppelte 4-Tieftöner erzeugt

einen 2

 Lastwiderstand, wenn die Spulen parallel geschaltet sind, oder 8 bei Reihenschaltung. Die

Klemmen mit den weißen Punkten sind für die erste Schwingspule. Die Terminals mit den ganz roten, bzw.

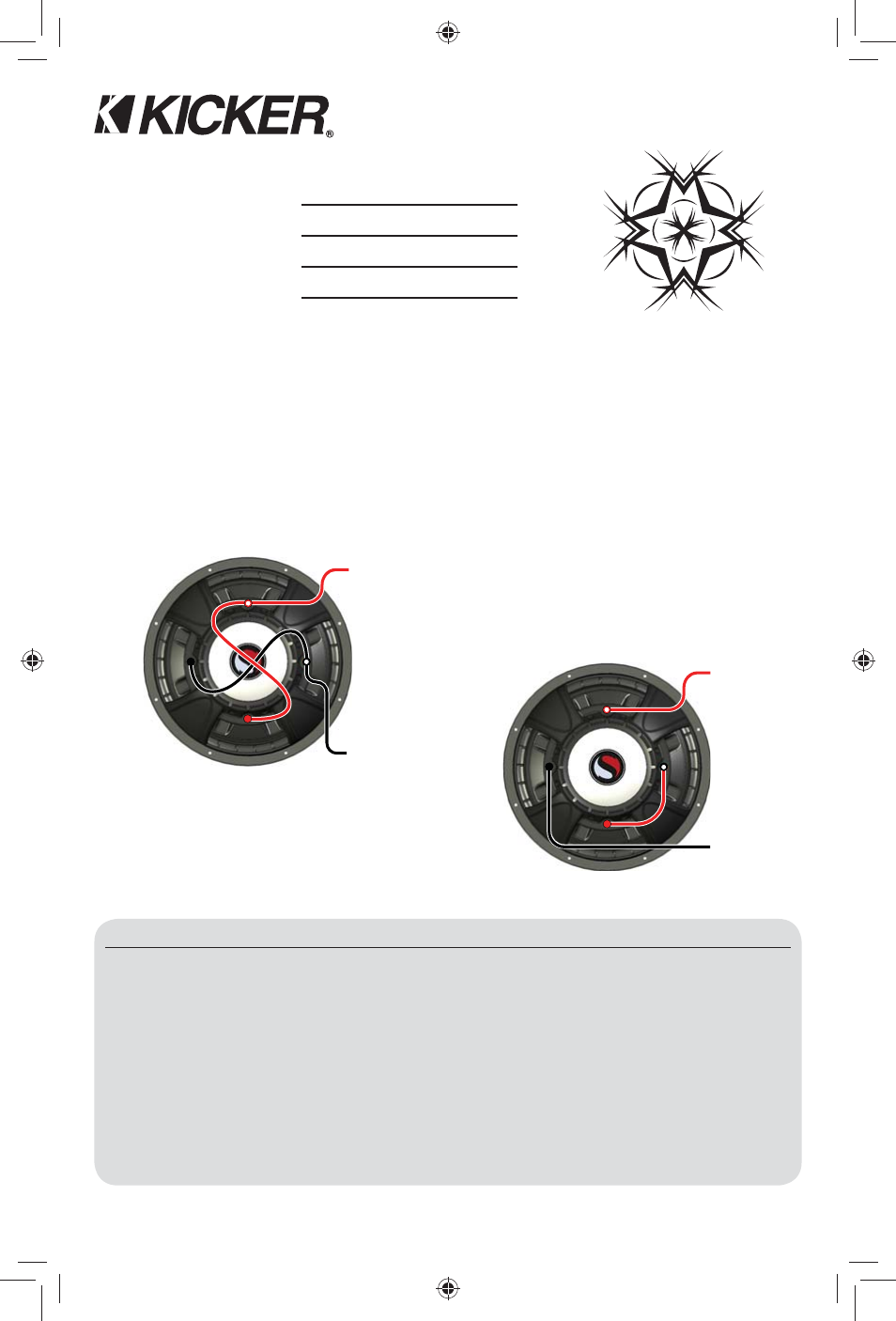

schwarzen Markierungen sind für die zweite Schwingspule. Siehe Abbildungen 1 und 2.

Autorisierter KICKER-Händler:

Kaufdatum:

Lautsprecher-Modellnummer:

Lautsprecher-Seriennummer:

Modell

S8C

S10C

S12C

S15C

Nennimpedanz [Zn], Ohm [pro Spule]

2 oder 4

2 oder 4

2 oder 4

2 oder 4

Resonanzfrequenz [fs], Hz

38

27.7

26

18

Spitzenbelastbarkeit, Watt (RMS)

600 (300)

900 (450)

1200 (600)

1500 (750)

Empfi ndlichkeit [SPLo], dB bei 1W, 1m

82.7 86.2 87.2 88

Gesamter Q-Faktor [Qts]

.567

.368

.464

.391

Mechanischer Q-Faktor [Qms]

11.65

10.63

10.19

9.74

Elektrischer Q-Faktor [Qes]

.596

.381

.486

.407

Effektiver Hub [EXmax™] Zoll (mm)

.44 (1.1)

.61 (1.6)

.61 (1.6)

.69 (1.8)

Gleichstromwiderstand [Re], Ohm

6.91

6.98

7.04

7.84

S8C / S10C / S12C / S15C

Modelle:

TECHNISCHE DATEN

Reihenanschluss

Paralleler Anschluss

Doppelte 2

 = 4 Lastwiderstand

Doppelte 4

 = 8 Lastwiderstand

Doppelte 2

 = 1 Lastwiderstand

Doppelte 4

 = 2 Lastwiderstand

Abbildung 1

Abbildung 2

Spule 1

+

Spule 1

+

Verstärker

+

Lautsprecher-
anschluss

Verstärker -
Lautsprecher-
anschluss

Spule 2

+

Spule 2

+

Spule 2

-

Spule 2

-

Spule 1

-

Spule 1

-

Verstärker

+

Lautsprecher-
anschluss

Verstärker -
Lautsprecher-
anschluss
