Français
45

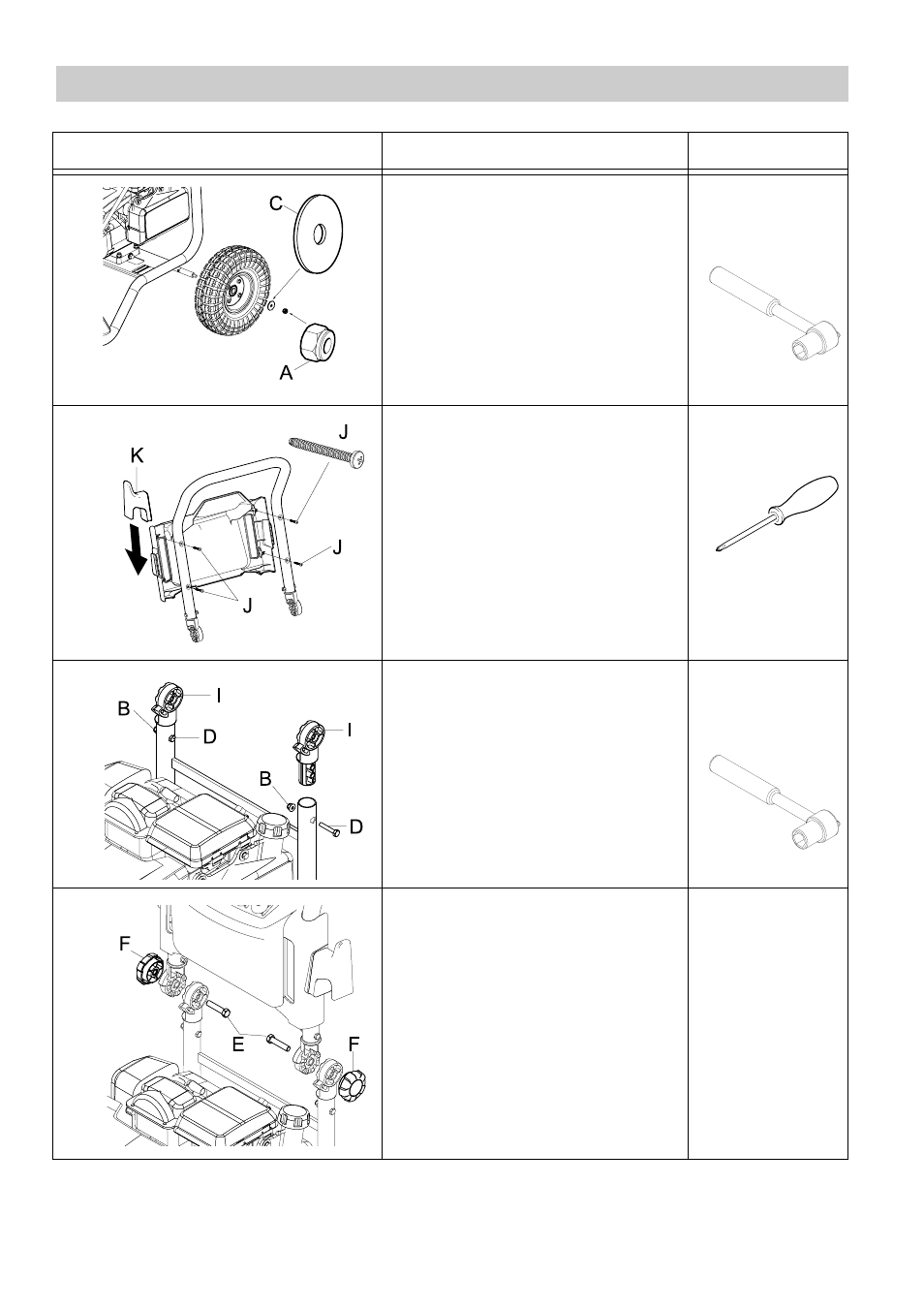

Assemblage
Illustration Description Outil requis
1. Positionnez une roue sur cha-
que essieu et ajoutez ensuite
une rondelle (C) et un écrou
(A). Serrez les pièces à la
main à l'aide d'une clй а
douille de 1/2 po (ou 13 mm). Clé de 1/2 po
ou clé alterna-
tive de 13mm.
2. Attachez la plaque à acces-
soires à la poignée supérieu-
re. Alignez les trous de la
plaque avec les trous du ca-
dre. Serrez les vis à la main
(J). Tournevis
Phillips (#2)
3. Posez les joints (I) à la partie
inférieure du cadre. Utilisez
un boulon de 1/4 po (D) et
serrez-le avec un écrou de
1/4 po (B) de chaque côté.
Serrez les pièces à la main à
l'aide d'une clй а douille de
7/16 po (ou 11mm). Clé de 7/16 po
ou clé alterna-
tive de 11mm.
4. Attachez la poignée au cadre
de la laveuse à pression. Ali-
gnez les trous, insérez un
boulon de 5/16 po (E) et ser-
rez le boulon (F) de chaque
côté. aucun
