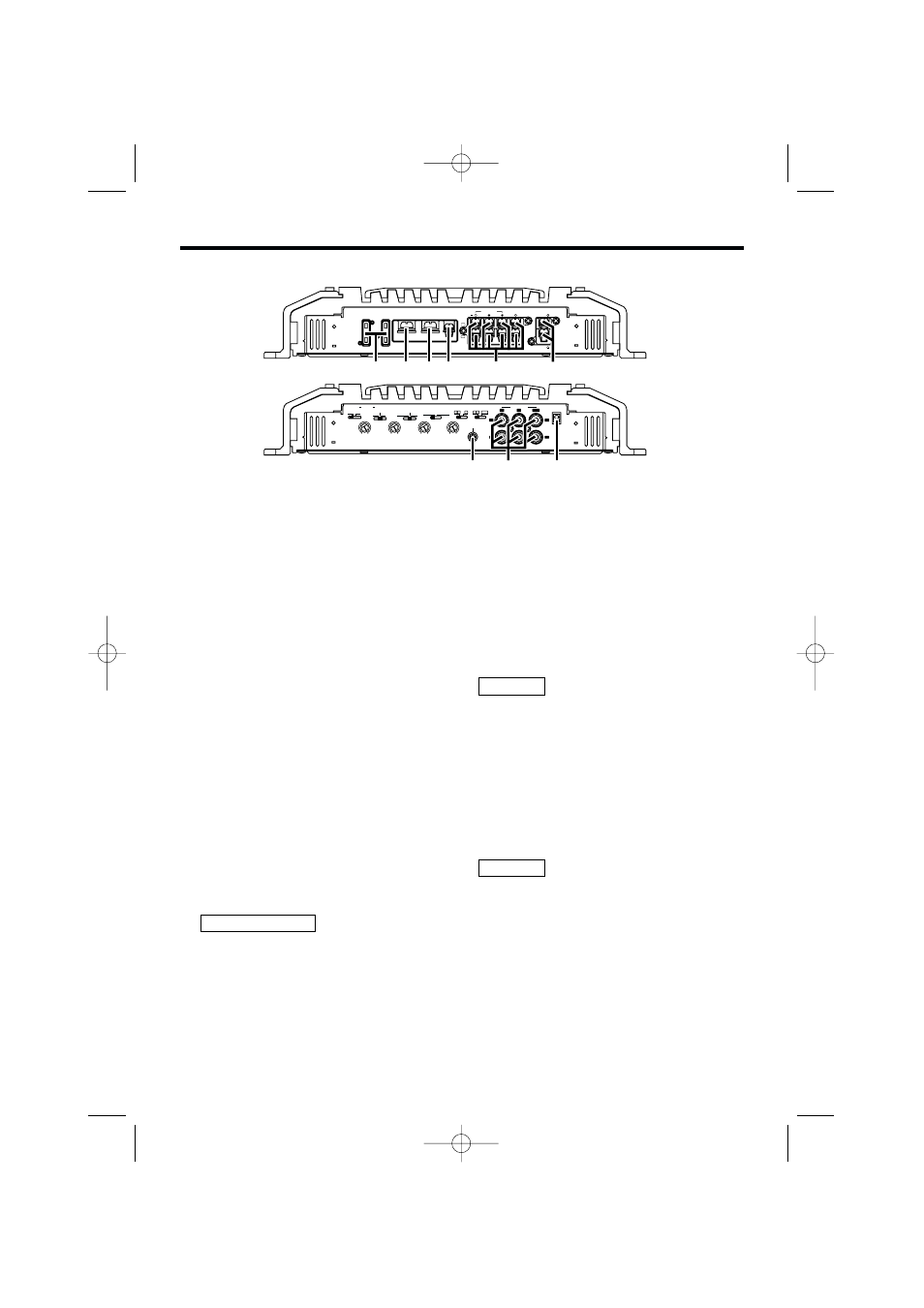

Conexiones
MONO(Lch) STEREO
OPERATION A.CH B.CH FILTER
A.CH HPF
FILTER FREQUENCY(Hz)
LPF OFF HPF HPF OFF
B.M.S.
+12dB OFF REMOTE
INPUT SELECTOR
GND
EXT.AMP.CONT. LINE IN
L
R
L
R
A B SUB B A B A A SUB
200 50 B.CH HPF 200 50 B.CH LPF 200 50 SUB.CH LPF 200 50
30 30
SPEAKER
OUTPUT POWER IN
P.CON BATT. GND
FUSE(30Ax2)
LEFT BRIDGED RIGHT SUB
SUB
A
B
& @ # $ % ^
* ) (
@ FUSIBLE (30 A × 2)
# Terminal BATT (alimentación)
$ Terminal GND (tierra)
^ Terminales SPEAKER OUTPUT de
amplificador A/B
• Conexiones estereofónicas:
Cuando desee usar la unidad como un
amplificador estereofónico, usted deberá
utilizar conexiones estereofónicas.Los
altavoces a conectar deberán tener una
impedancia de 2 ohmios o mayor. Cuando
vaya a conectar múltiples altavoces,
asegúrese de que la impedancia combinada
sea de 2 ohmios o mayor para cada canal.
• Conexiones en puente:
Cuando desee usar la unidad como un
amplificador monoauricular de alta potencia,
usted deberá utilizar conexiones en puente.
(Haga las conexiones a los terminales de
salida de altavoces (SPEAKER OUTPUT) de
los canales izquierdo (LEFT)
9 y derecho
(RIGHT) ·.)
Los altavoces a conectar deberán tener una
impedancia de 4 ohmios o mayor. Cuando
vaya a conectar múltiples altavoces,
asegúrese de que la impedancia combinada
sea de 4 ohmios o mayor.
La entrada nominal de los altavoces no
deberá ser inferior a la salida máxima del
amplificador. De lo contrario podría
producirse una falla en el funcionamiento.
& Terminal SUB SPEAKER OUTPUT
Como este aparto acepta altavoces con una
impedancia mínima de 2 ohmios, conecte
altavoces con una impedancia de 2 ohmios
o más a estos terminales.
* Terminal GND (alambre de tierra
del cable RCA)
Cuando utilice un cable RCA con cable de
masa incorporado, conecte el cable de
masa a esta terminal.
( Terminal LINE IN Amp A/B/SUB
(entrada de linea)
% Terminal del control de corriente
(P.CON)
Controla la CONEXIÓN / DESCONEXIÓN de
la unidad.
Controla la potencia de la unidad. Asegúrese
de conectarlo con todos los sistemas.
) Terminal de control de amperaje
de salida (EXT.AMP.CONT. )
Controla el B.M.S. Sólo los modelos de
unidad central Kenwood vendidos en 1999
o con posterioridad con un cable
“EXT.CONT.”/”EXT.AMP.CONT.”
conectado podrán utilizarse. Además, un
máximo de 3 amplificadores de potencia
pueden funcionar al mismo tiempo.
Se dan casos en los que no es posible el
funcionamiento debido al tipo y longitud del
cable empleado en el cableado.
NOTA
NOTA
2PRECAUCIÓN
■ Nombres de los terminales
