KITCHENAID 2320680B User Manual
Page 71
71

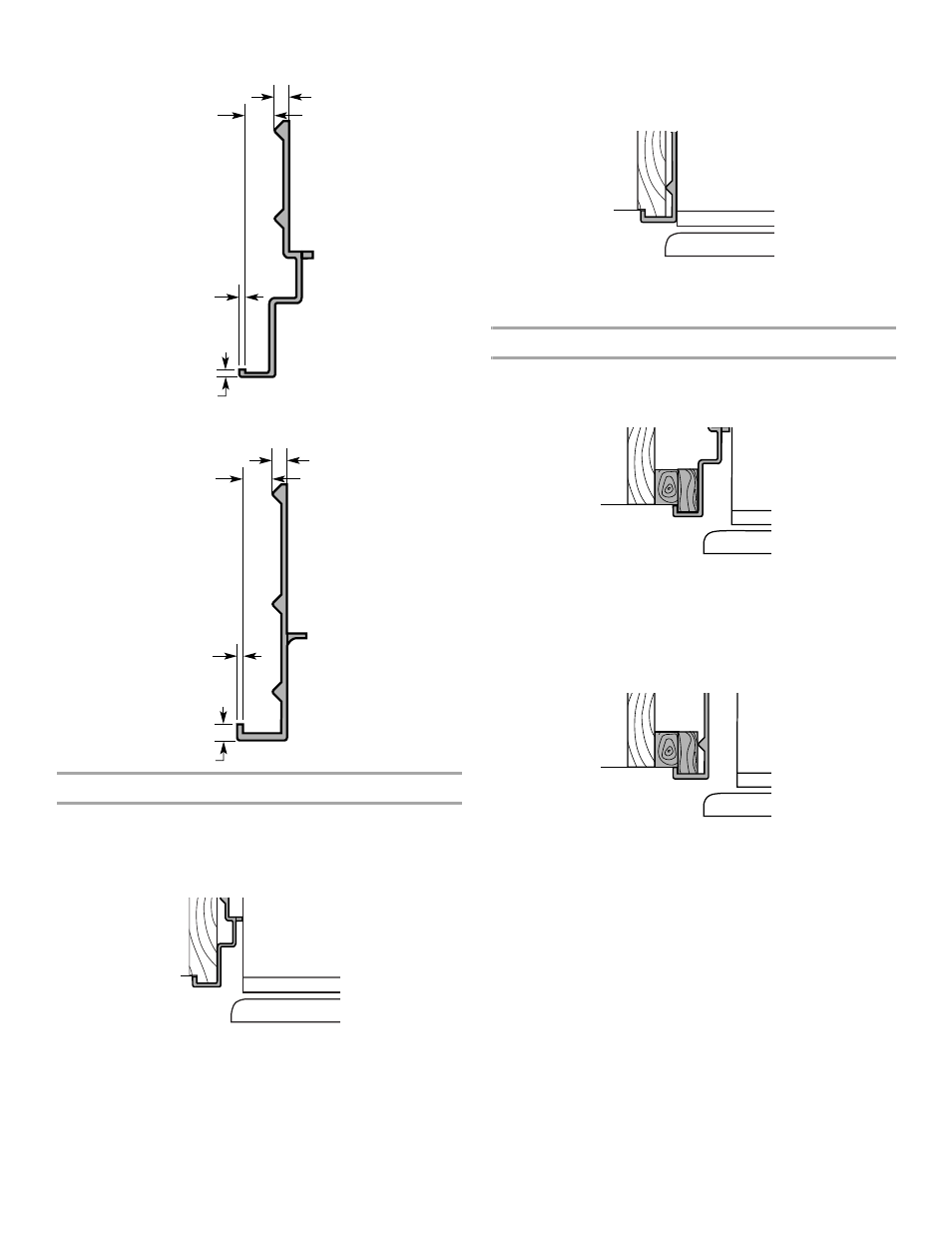

Garnitures latérales (modèles de 36" [91,4 cm])
Garnitures latérales (modèles de 42" [106,7 cm])
Dimensions pour un panneau inséré
Modèles de 36" (91,4 cm)
1. Mesurer la distance du point A (tel qu'illustré) à la paroi
arrière. Ajouter
¹⁄₃₂" (0,8 mm) à cette mesure pour que le
panneau latéral entre dans la garniture.
2. Si le panneau a plus de
³⁄₈" (9,5 mm) d'épaisseur, usiner la rive
avant du panneau latéral pour que l'insertion dans la
garniture soit possible.
Modèles de 42" (106,7 cm)
1. Mesurer la distance du point A (tel qu'illustré) à la paroi
arrière. Ajouter
¹⁄₃₂" (0,8 mm) à cette mesure pour que le
panneau latéral entre dans la garniture.
2. Si le panneau a plus de
³⁄₈" (9,5 mm) d'épaisseur, usiner la rive
avant du panneau latéral pour que l'insertion dans la
garniture soit possible.
Dimensions pour un panneau inséré en retrait
Modèles de 36" (91,4 cm)
1. Mesurer la distance du point A (tel qu'illustré) à la paroi
arrière.
2. Usiner la rive avant de la tringle d'appui ou installer une
planchette de
³⁄₈" (9,5 mm) pour la rétention du panneau dans
la garniture latérale de la caisse.
Modèles de 42" (106,7 cm)
1. Mesurer la distance du point A (tel qu'illustré) à la paroi
arrière.
2. Usiner la rive avant de la tringle d'appui ou installer une
planchette de
³⁄₈" (9,5 mm) pour la rétention du panneau dans
la garniture latérale de la caisse.
³⁄₁₆
"
(4,5 mm)
³⁄₈
"
(9,7 mm)
¹⁄₁₆
"
(1,5 mm)
³⁄₃₂
"
(2,38 mm)
³⁄₁₆
"
(4,5 mm)
³⁄₈
"
(9,7 mm)
¹⁄₁₆
"
(1,5 mm)
¹⁄₈
"
(3,2 mm)
A
A
A
A
