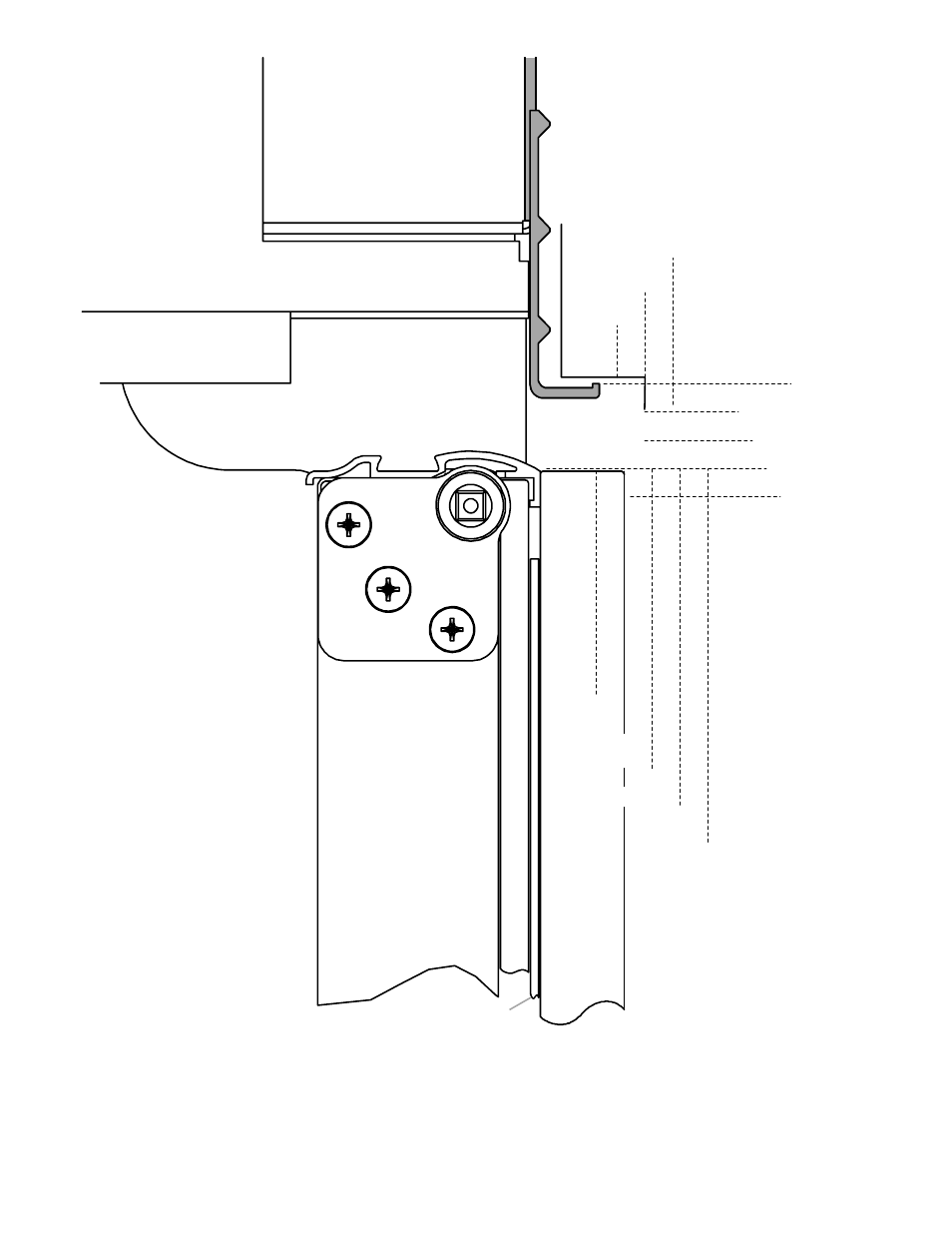

Prévoir un espacement d’au moins 4 ¹⁄₂" (11,4 cm) entre le côté du réfrigérateur et un mur d’angle. Un espace libre plus grand peut être
nécessaire dans le cas de l’utilisation de panneaux personnalisés plus épais ou de poignées personnalisées. Tenir compte également
des plinthes.
1 /
4
" (6,35 mm)
3 /
4
" (1,9 cm)
1" (2,5 cm)
1 /
2
" (1,3 cm)
3 /
4
"
1"
1 1 /
4
"
1 1 /
2
"
1 /
2
"
Garniture latérale
du réfrigérateur
Po
rt
e
P
anneau d’appui
P
anneau décoratif
Charnière
Angle d’ouverture
90˚ Taille réelle
Séparation entre
réfrigérateur et placard
(1,9 cm)
(2,5 cm)
(3,8 cm)
(1,3 cm)
(3,2 cm)
Panneau
de séparation
Placard
1 /
2
"
3 /
4
"
1"
(1,3 cm)
(1,9 cm)
(2,5 cm)
